パイプシャフト　軸端加工フリーパイプ

パイプシャフト　軸端加工フリーパイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤ搬送装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定94件の候補があります。

Loading...

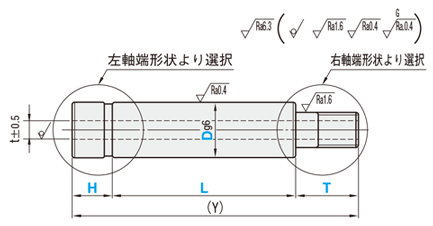

外形図・規格表



パイプシャフト　軸端加工フリーパイプ:関連画像
L、F、T寸法公差
寸法区分公差
(㎜)
を超え以下
0.56±0.1
630±0.2
30120±0.3
120400±0.5
4001000±0.8
10002000±1.2
[ ! ]JIS B 0405ｍ級(中級)に準拠。

[ ! ]D部面粗度はメッキ品 パイプシャフト　軸端加工フリーパイプ:関連画像 メッキ無し品はパイプシャフト　軸端加工フリーパイプ:関連画像です。
[ ! ]L、F、T寸の寸法公差はJISB0405m級に準じる。
[ ! ]パイプシャフトの偏肉について
[ ! ](Y)寸法は(Y)≦D×50が必要となります。(Y)≦1500
[ ! ]L寸公差、真円度、真直度、直角度、硬度について
[ ! ]加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。

左軸端形状
A
パイプシャフト　軸端加工フリーパイプ:関連画像		B
パイプシャフト　軸端加工フリーパイプ:関連画像		C
パイプシャフト　軸端加工フリーパイプ:関連画像
D
パイプシャフト　軸端加工フリーパイプ:関連画像		E
パイプシャフト　軸端加工フリーパイプ:関連画像		F
パイプシャフト　軸端加工フリーパイプ:関連画像
右軸端形状
A
パイプシャフト　軸端加工フリーパイプ:関連画像		B
パイプシャフト　軸端加工フリーパイプ:関連画像		C
パイプシャフト　軸端加工フリーパイプ:関連画像
D
パイプシャフト　軸端加工フリーパイプ:関連画像		E
パイプシャフト　軸端加工フリーパイプ:関連画像		F
パイプシャフト　軸端加工フリーパイプ:関連画像
■加工条件　[ ! ]Ａ形状の加工条件はありません。
 B
・D＝6のときM3
・8≦D≦12のとき
t＋1≦M(N)≦D−3
・13≦D≦25のとき
t＋2≦M(N)≦D−3
・30≦D≦40のとき
t＋2≦M(N)≦D−7
・D＝50のとき適用不可
・片端めねじパイプタイプ
こちら参照
・L≧M(N)×4
 C
Dr
6〜300.3以下
35〜500.5以下

・6≦D≦20のとき
t＋4≦M(N)≦D
・25≦D≦40のとき
t＋6≦M(N)≦D
・D＝50のとき適用不可
・両端おねじパイプタイプ
こちら参照
[ ! ]B・S≧Pitch×3が必要です。

 D
Dr
6〜300.3以下
35〜500.5以下

片端段付パイプタイプ
こちら参照
[ NG ]D6・8・12・16・20選択不可

 E
Dr
6〜300.3以下
35〜500.5以下
P(Q)≧M(N)＋4
 F
軸径dd公差mm公差
65＋0.075
0		0.7＋0.1
0
87＋0.09
0		0.9
109.60
－0.09		1.15＋0.14
0
1211.50
－0.11
1312.4
1615.2
20190
－0.21		1.35
2523.9
3028.61.65
35330
－0.25
40381.9
50472.2
[ ! ]片軸端のみ加工したい場合、不要側はA形状を選択してください。
Type[ M ]材質[ H ]硬度[ S ]表面処理
FSPJSUJ2相当高周波焼入
有効硬化層深さ >>こちら
58HRC〜		−
FPSPJ硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上

規格表

型式−D−L−F−M−B−T−N−S−H−U−P−Q
Type左軸端右軸端
FSPJAC−D12−L100      −T20−N10−S12
型式選択t指定0.5mm単位指定1mm単位選択C
Type左軸端
形状		右軸端
形状		DLF・TB・SH・UP・QM・N
(並目)
FSPJ
FPSPJ		A
B
C
D
E
F		A
B
C
D
E
F		6220.0〜1500.0
(L≦D×50)		2≦F≦P(M)×5
2≦T≦Q(N)×5		2≦B≦M×3
2≦S≦N×3
B≦F−2
S≦T−2
(M・N≦6のとき)
B≦F−3
S≦T−3
(M・N≦8・10のとき)
B≦F−5
S≦T−5
(M・N≧12のとき)
B・S＝0
(ねじなし)		2≦H・U
(D＝6のとき)

3≦H・U
(6＜D≦10のとき)

4≦H・U
(10＜D≦20のとき)

5≦H・U
(20＜Dのとき)
H・U＜L2		t＋4≦P・Q＜D3
4
5
6
8
10
12
16
20
24
30		D＜20のとき
0.5以下
D≧20のとき
1.0以下
83
104
126
137
1610
2014
2516
3017
3519
4020
5026
[ ! ]t＜M、t＜Nでご指定ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日

 5 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
DKC

外径公差を
h5に変更
パイプシャフト　軸端加工フリーパイプ:関連画像

Dh5公差
60
-0.005
8・100
-0.006
12～160
-0.008
20～300
-0.009
35～500
-0.011
[ NG ]FPSPJタイプは適用不可FSPJAC-D12-L500-T20-N16-S12-DKC400
LKC

L寸法・公差を
精密に変更
パイプシャフト　軸端加工フリーパイプ:関連画像

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可

[ NG ]C形状にてD-M（N）≦2の場合、適用不可
[ NG ]E形状にてD-P（Q）≦2の場合、適用不可		FSPJAB-D12-L500.5-N8-LKC400
SC

スパナ溝1箇所追加
パイプシャフト　軸端加工フリーパイプ:関連画像

DWℓ1 DWℓ1
658 201710
87 2522
108 302715
121010 3530
1311 403620
1614 5041
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC=0またはSC≧1
[ ! ]B形状選択の場合D≦25のとき
SC≧M×2
SC+ℓ1≦L-N×2		FSPJAC-D12-L500-T20-N16-S12-SC5
400



WSC

スパナ溝2箇所追加
パイプシャフト　軸端加工フリーパイプ:関連画像

DWℓ1 DWℓ1
658 201710
87 2522
108 302715
121010 3530
1311 403620
1614 5041
[ ! ]WSC, X=指定1mm単位
[ ! ]WSC+X+ℓ1×2≦L
[ ! ]WSC=0またはWSC≧1
[ ! ]X=0またはX≧1
[ ! ]B形状選択の場合
WSC+X+ℓ1×2≦L
WSC≧M×2
X≧N×2
[ ! ]2箇所のスパナ溝の位置関係は、 同一平面上とはなりません。		FSPJAC-D12-L500-T20-N16-S12-WSC12-X8800

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度上へ戻る

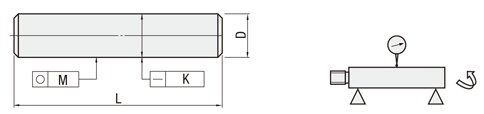

■真直度測定方法

パイプシャフト　軸端加工フリーパイプ:関連画像

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M
外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
5130.004
13200.005
20400.006
40500.007
単位：mm
■真直度 K
外径g6・h5のシャフト（焼き入れ）
DL真直度 K
6～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm



■L寸法公差
外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
1930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

■パイプシャフト偏肉・パイプ内径について

パイプシャフトは材質によって偏肉量（A-B）、パイプ内径（d）が異なります。

外径
（D）		SUJ2相当SUS440Cまたは
13Cr系ステンレス
偏肉量内径偏肉量内径
60.3以下2－－
80.4以下31.5以下3
1044.0以下4
1265
1375
16106
20148
250.6以下1610
301.0以下1712
3519－－
401.5以下20－－
5026－－

単位：mm

パイプシャフト　軸端加工フリーパイプ:関連画像
偏肉量=A-B
内径=d



※パイプシャフトの内部はメッキ処理されません。よって、錆の発生があります。

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度


（例）
パイプシャフト　軸端加工フリーパイプ:関連画像


■焼なましによる硬度低下加工部

・おねじ ・段付 ・止め輪溝 ・スパナ溝



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
6～100.5以上0.5以上
12・130.7以上
16・200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

パイプシャフト　軸端加工フリーパイプ:関連画像


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能
