シャフトホルダブラケット型裏止め

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-280

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（8件）

通常価格(税別): 1,380円～ 9,810円

税込価格: 1,518円～ 10,791円

【特長】・シャフトのめねじを使用して締結することが可能です【新商品】・材質「ア...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
形状：

フランジ形
シャフトの締結方法：

止めねじ
タイプ：

機械加工品
フランジ形種類：

裏止め
厚さ：

スタンダード
ノック穴：

無し
クランプレバー：

無し
洗浄方法：

洗浄無し
MB(六角穴付止めねじ付属）：

なし

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定82件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

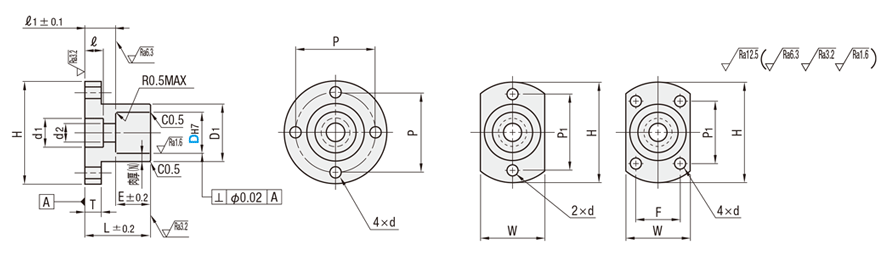

■丸フランジ

■二面フランジ
●D8～15

●D16～50

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。

丸フランジ	二面フランジ	[ M ] 材質	[ S ] 表面処理
STHXRB	STHXCB	S45C相当	四三酸化鉄皮膜
STHXR	STHXC	S45C相当	無電解ニッケルメッキ
SSTHXR	SSTHXC	SUS304	−
ATHXR	ATHXC	アルミ合金	白アルマイト

規格表

型式

STHXR10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				ホールド部	L	D₁	H	T	ℓ	ℓ₁	E	P	W	P₁	F	d	d₁	d₂	取付	E	P	W	P₁	E	P	E	P
Type		D_H7		肉厚(N)															ボルト
Type		D_H7
		8	+0.015	2	16	12	28	5	4.5	8	8	20	16	20	−	3.5	8	4.5	M4	8	20	16	20	8	20	8	20
		10	0		20	14	30	5	5.5	10	10	22	18	22		3.5	9.5	5.5	M5	10	22	18	22	10	22	10	22
丸フランジ	二面フランジ	12	+0.018		24	16	36	6	6.5	11	13	26	20	26		4.5	11	6.6	M6	13	26	20	26	13	26	13	26
STHXRB	STHXCB	15	0	2.5	30	20	40		9	15	15	30	24	30			14	9	M8	15	30	24	30	15	30	15	30
STHXR	STHXC	16		3	32	22	42		9	16	16	32	26	28	16		14	9	M8	16	32	26	28	16	32	16	32
SSTHXR	SSTHXC	20	+0.021	4	38	28	50	8	11	18	20	39	32	31	22	5.5	18	11	M10	20	39	32	31	20	39	20	39
ATHXR	ATHXC	25	0		46	33	55	8	13	21	25	44	37	36	24	5.5	20	13	M12	25	44	37	36	25	44	25	44
		30			58	38	66	10	17	28	30	52	42	41	27	6.6	26	17	M16	30	52	42	41	30	52	30	52
		35	+0.025	5	65	45	77			30	35	62	52	52	33	6.6				35	62	52	52	35	62	35	62
		40	0	7	70	54	88				40	72	62	62	38	9				40	72	62	62	40	72	40	72
		50		10	75	70	99	12	20		45	82	72	72	43	9				45	82	72	72	45	82	45	82
