シャフトホルダ -ボトムマウント型（機械加工品）肉厚スタンダードタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-297

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

前後・サイドにスペースがない場合、下側から取り付け可能です。

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
形状：

ブロック形
シャフトの締結方法：

止めねじ
タイプ：

機械加工品
ブロック形取付方法：

下面タップ穴
厚さ：

肉厚
ノック穴：

無し
クランプレバー：

無し
洗浄方法：

洗浄無し

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定112件の候補があります。

My部品表保存

数量：
価格を確認

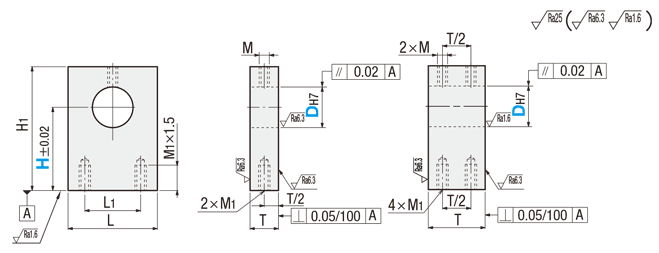

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

・D10～25

・D30～50

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、T/2寸法公差は除く。
[ ! ]D寸30～50は付属品のボルトが2本になります。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品
SHSCN	S45C相当	四三酸化鉄皮膜	六角穴付止めねじ1本
SHBMN	S45C相当	無電解ニッケルメッキ	六角穴付止めねじ1本 (SUS)
SHSBN	SUS304	－
SHSAN	アルミ合金	白アルマイト

規格表

	型式	−	H
[oil]	SHBMN16 SHSCN20 SF-SHSBN30	− − −	25 30 30

脱脂洗浄サービス >> こちら

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H 選択							L	H₁	T	L₁	止めネジ M	M₁	￥基準単価
Type	D	H 選択							L	H₁	T	L₁	止めネジ M	M₁	SHSCN	SHBMN	SHSBN	SHSAN
SHSCN SHBMN SHSBN SHSAN	8	15	20	25	30				22	H＋10	18	12	M6	M6	1,530	1,850	3,420	1,380
	10		20	25	30					H＋10					1,670	2,020	3,470	1,510
	12		20	25	30					H＋11					1,720	2,070	3,840	1,550
	15			25	30	40			25	H＋15	20	14			2,260	2,710	4,330	2,150
	16			25	30	40			25	H＋15	20	14			2,260	2,710	4,110	2,040
	20			25	30	40	50		32	H＋18	25	18	M8	M8	2,920	3,510	5,960	2,630
	25				30	40	50		38	H＋20	30	24			3,090	3,710	6,470	2,830
	30				30	40	50	60	50	H＋23	35	32			3,930	4,710	6,860	3,540
	35					40	50	60		H＋25	35				4,360	5,230	7,270	3,930
	40					40	50	60		H＋30	40				6,280	7,120	10,630	5,710
	50					40	50	60	60	H＋38	46	40			7,490	8,490	12,680	6,820

追加工

型式	−	HC
SHBMN16	−	HC35.6
SHSBN20	−	HC41.5

日目出荷

[ NG ]在庫品・肉厚タイプは追加工適用不可 [ NG ]ストーク不可

Alteration	Code	Spec.	￥/1Code
取付高さ変更	HC	取付高さHを変更します。高さHをHCに変えて指定します。 [ ! ]HC＝指定0.1mm単位 [ ! ]指定範囲 Hmin.＜HC＜Hmax. 指定方法 HC35.6	800

型番リスト

表示件数:

型番	特性・用途	穴径 D(φ)	材質	詳細材質	表面処理	高さ　H(mm)	材質証明書	材質証明書：材質	材質・表面処理を明確に表記できない理由（～相当など）	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SHBMN8-15

1個

1,850円( 2,035円 )

3日目

SHBMN8-20

1個

1,850円( 2,035円 )

3日目

SHBMN8-25

1個

1,850円( 2,035円 )

3日目

SHBMN8-30

1個

1,850円( 2,035円 )

3日目

SHBMN10-20

1個

2,020円( 2,222円 )

5日目

SHBMN10-25

1個

2,020円( 2,222円 )

5日目

SHBMN10-30

1個

2,020円( 2,222円 )

5日目

SHBMN12-[20,25,30]

1個

-( - )

5日目

SHBMN15-25

1個

2,710円( 2,981円 )

3日目

SHBMN15-30

1個

2,710円( 2,981円 )

3日目

SHBMN15-40

1個

2,710円( 2,981円 )

3日目

SHBMN16-[25,30,40]

1個

-( - )

5日目

SHBMN20-[25,30,40,50]

1個

-( - )

5日目

SHBMN25-[30,40,50]

1個

-( - )

5日目

SHBMN30-[30,40,50,60]

1個

-( - )

5日目

SHBMN35-[40,50,60]

1個

-( - )

5日目

SHBMN40-[40,50,60]

1個

-( - )

5日目

SHBMN50-40

1個

8,490円( 9,339円 )

5日目

SHBMN50-50

1個

8,490円( 9,339円 )

5日目

SHBMN50-60

1個

8,490円( 9,339円 )

5日目

SHSAN8-15

1個

1,380円( 1,518円 )

3日目

SHSAN8-20

1個

1,380円( 1,518円 )

3日目

SHSAN8-25

1個

1,380円( 1,518円 )

3日目

SHSAN8-30

1個

1,380円( 1,518円 )

3日目

SHSAN10-20

1個

1,510円( 1,661円 )

3日目

SHSAN10-25

1個

1,510円( 1,661円 )

3日目

SHSAN10-30

1個

1,510円( 1,661円 )

3日目

SHSAN12-20

1個

1,550円( 1,705円 )

3日目

SHSAN12-25

1個

1,550円( 1,705円 )

3日目

SHSAN12-30

1個

1,550円( 1,705円 )

3日目

SHSAN15-25

1個

2,150円( 2,365円 )

3日目

SHSAN15-30

1個

2,150円( 2,365円 )

3日目

SHSAN15-40

1個

2,150円( 2,365円 )

3日目

SHSAN16-25

1個

2,040円( 2,244円 )

3日目

SHSAN16-30

1個

2,040円( 2,244円 )

3日目

SHSAN16-40

1個

2,040円( 2,244円 )

3日目

SHSAN20-25

1個

2,630円( 2,893円 )

3日目

SHSAN20-30

1個

2,630円( 2,893円 )

3日目

SHSAN20-40

1個

2,630円( 2,893円 )

3日目

SHSAN20-50

1個

2,630円( 2,893円 )

3日目

SHSAN25-30

1個

2,830円( 3,113円 )

3日目

SHSAN25-40

1個

2,830円( 3,113円 )

3日目

SHSAN25-50

1個

2,830円( 3,113円 )

3日目

SHSAN30-30

1個

3,540円( 3,894円 )

3日目

SHSAN30-40

1個

3,540円( 3,894円 )

3日目

SHSAN30-50

1個

3,540円( 3,894円 )

3日目

SHSAN30-60

1個

3,540円( 3,894円 )

3日目

SHSAN35-40

1個

3,930円( 4,323円 )

5日目

SHSAN35-50

1個

3,930円( 4,323円 )

5日目

SHSAN35-60

1個

3,930円( 4,323円 )

5日目

SHSAN40-40

1個

5,710円( 6,281円 )

5日目

SHSAN40-50

1個

5,710円( 6,281円 )

5日目

SHSAN40-60

1個

5,710円( 6,281円 )

5日目

SHSAN50-40

1個

6,820円( 7,502円 )

5日目

SHSAN50-50

1個

6,820円( 7,502円 )

5日目

SHSAN50-60

1個

6,820円( 7,502円 )

5日目

SHSBN8-15

1個

3,420円( 3,762円 )

3日目

SHSBN8-20

1個

3,420円( 3,762円 )

3日目

SHSBN8-25

1個

3,420円( 3,762円 )

3日目

SHSBN8-30

1個

3,420円( 3,762円 )

3日目

基本情報

前後・サイドにスペースがない場合、下側から取り付け可能です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量	1〜9	10〜14	15〜19	20〜29	30〜50	51〜
値引率	基準単価	5%	10%	23%	33%	お見積り
出荷日	通常				＋8日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

■SHSC

■SHBM（D8～12・16・20・25）
SHSA（D8～12・16・20・25）

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■SHSA（上記以外）

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄
	ストークA	翌日出荷	200円/1本	PM 6:00迄

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

■上記以外

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
