ボールスプライン スタンダードタイプ

ボールスプライン スタンダードタイプ

画像をクリックして拡大イメージを表示する

  • 値下げ
評価 3.7平均満足度3.7 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

シャフトホルダなどを用いた固定や、プレート組み込みに適した最も安価なボールスプ...

詳細情報を確認する

(i)ご注意

  • スプラインナットのキー、または取付穴と追加工の位置関係は指定できません。3Dプレビューで表示される追加工位置は一例であり、実際の加工位置と異なります。加工位置のご指定が必要な場合は規格外品としてお見積り致します。
    詳細は＞＞こちら
  • 23年11月よりスプライン軸のL寸選択範囲を拡大致しました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

異形ワークを水平吸着搬送できるハンド

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定288件の候補があります。

Loading...

外形図・規格表

外形図

フランジタイプナットの向き
●1個ナットタイプ
●2個ナットタイプ
[ ! ]付属品のナットは以下の形状よりご選択ください。

■丸フランジタイプ

■二面フランジタイプ

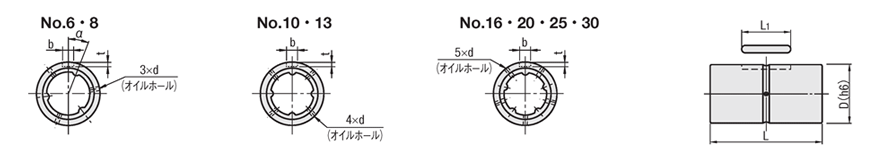

■ストレートナット
[ A ] 付属キー寸法

[ ! ]精度に悪影響を与えるため、ナットに加工しないでください。
[ ! ]キーはナットに圧入されています。
[ ! ]精度はこちら

スタンダード
タイプ		スプライン軸 [ M ] 材質SUJ2相当 ナット[ M ] SCM415相当
[ H ] 硬度58HRC〜		スプライン軸・ナット [ M ] 材質SUS440C相当
[ H ] 硬度55HRC〜
ナット1個ナット2個ナット1個
L寸選択L寸指定L寸選択L寸指定L寸選択L寸指定
丸フランジナット付BSSMBHSMBSS2MBHS2MBESKFSBASKFS
二面フランジナット付BSSNBHSNBSS2NBHS2N−−
ストレートナット付BSSSBHSSBSS2SBHS2SBESKSSBASKSS
[ ! ]本製品の焼き入れは高周波焼き入れです。（深さ約1mm～2mm）

[ ! ]スプライン軸には焼きが入っていますが、加工時には焼きなましを行います。
焼きなまし範囲は＞＞こちらをご参照ください。

[ ! ]ナットと軸のセット品として精度保証しているため、単品販売はしておりません。

[ ! ]ナット取付方向を指定する場合は、「カタログ規格外品サービス」にてお見積りいたします。
詳細は下記「関連リンク」を参照下さい。

[ ! ]ナットに防塵用シールが取り付けられているため、スプライン軸を抜いてもボールが脱落しません。
（ナットに対し、スプライン軸を斜めに入れるとボールが脱落する可能性があります）

規格表

型式−L
    BHS2M10
    BSSS8
ボールスプライン　スタンダードタイプ:関連画像BHS2M10G
ボールスプライン　スタンダードタイプ:関連画像BSSS8L		−
−
−
−		555
300
555
300
各種グリースに変更できます。
[ ! ]「ボールスプライン概要」は＞＞こちらをご参照ください。

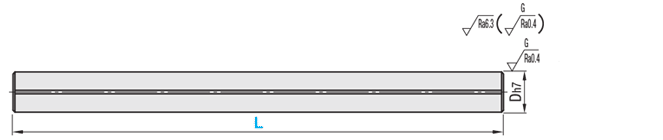

■スプライン軸　L寸選択タイプ
型式L選択mm単位D質量(kg/m)
TypeNo.
BSSM
BSSN
BSSS
BSS2M
BSS2N
BSS2S
BESKFS
BESKSS
6150＊200＊300400500        60.23
8150＊200＊300400500600       80.39
10150200＊300＊400＊500600700800     10.40.65
13150200＊300＊400＊500600700800     13.41.11
16150200＊300＊400＊5006007008009001000   16.61.65
201502003004005006007008009001000   20.62.57
25150200300400500600700800900100011501200130025.84.04
30150200300400500600700800900100011501200130030.85.85
[ ! ]BESKFS・BESKSSは＊のみとなります。
[ ! ]BSSN・BSS2Nは、No.6、8、10のみとなります。
■スプライン軸 L寸指定タイプ
型式L 指定1mm単位D質量(kg/m)
TypeNo.ナット1個タイプナット2個タイプ
BHSM
BHSN
BHSS
BHS2M
BHS2N
BHS2S
BASKFS
BASKSS 		＊660〜500(200)60〜50060.23
＊860〜600(200)60〜60080.39
＊1060〜800(400)90〜80010.40.65
＊1360〜800(400)100〜80013.41.11
＊1670〜1000(400)110〜100016.61.65
2080〜1000130〜100020.62.57
2590〜1300150〜130025.84.04
30100〜1300170〜130030.85.85
[ ! ]BASKFS・BASKSSは、＊付サイズのみで、L寸法MAXは（ ）寸法になります。
[ ! ]BHSN・BHS2Nは、No.6、8、10のみとなります。
[ ! ]使用温度：ボールスプラインには樹脂製の部品が使用されています。高温下での使用は避け、80℃以下でご使用ください。

[ ! ]潤滑：ボールスプラインは、出荷時に潤滑油が塗布されていますが、装置などへの取付後には再度塗布してください。
ご使用開始後は、走行距離100kmを目安に給油してください。
再度塗布する場合は、リチウム系石けん基グリース（昭和シェル石油製アルバニアグリースS2）を推奨致します。

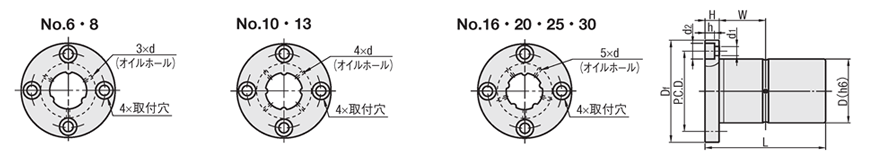

■丸フランジナット・二面フランジナット
No.D
(h6)		LDfHP.C.D.d1d2hWdB基本定格トルク基本定格荷重静的許容モーメント質量
(kg)
動 Ct
(N・m)		静 C0t
(N・m)		動 C
(kN)		静 C0
(kN)		M01
(N・m)		M02
(N・m)
61425306223.563.16.51.5183.871.22.15360.03
8163224214.88.71.22.15360.04
102140(33)42(41)6(8)32(30)4.584.4(5.3)14(8.5)2519(11)34(21)3.8(2.4)6.9(4.3)26(15)1810.09
132444(36)44(45)7(8)33(34)15(10)−28(20)52(37)4.6(3.3)8.3(5.9)36(22)2510.11
163150517404.41851936.211.1563860.2
203563589455.59.55.422.52851548.515.3836110.3
254271655226.519334815.427.717312480.4
3047807510606.6116.5302.527249018.533.321215810.57
[ ! ]（　）は材質SUS440C相当の寸法となります。[ ! ]静的許容モーメントM01はナットを1個で使用した場合の、M02は2個密着して使用した場合の数値です。
■ストレートナット
No.D
(h6)		Lb t
(＋0.05
0)		dα基本定格トルク基本定格荷重静的許容モーメント質量
(kg)		キー寸法(付属品)
許容差動 Ct
(N・m)		静 C0t
(N・m)		動 C
(kN)		静 C0
(kN)		M01
(N・m)		M02
(N・m)		B h L1R
許容差許容差
614252.5＋0.014
0		1.21.515°3.871.22.15360.0122.5＋0.016
＋0.006		2.50
−0.025		10.51.25
81625°4.88.71.22.15360.01310.5
102140(33)31.5−19(11)34(21)3.8(2.4)6.9(4.3)26(15)1810.063317(14)1.5
132444(36)28(20)52(37)4.6(3.3)8.3(5.9)36(22)2510.0717(14)
1631503.5＋0.018
0		251936.211.1563860.153.5＋0.024
＋0.012		3.50
−0.030		181.75
20356342.52851548.515.3836110.244292
25427119334815.427.717312480.2933
3047802.527249018.533.321215810.3742
[ ! ]（　）は材質SUS440C相当の寸法となります。[ ! ]静的許容モーメントM01はナットを1個で使用した場合の、M02は2個密着して使用した場合の数値です。
ボールスプライン組付け時の注意
■組付け位置のご確認
  ナットとスプライン軸には合いマークが記入されています(右図参照)。
  再組付けの際には合いマークNoの文字向き、位置関係をあわせて入れてください。
  合いマークを正しく合わせないと機能に影響します。
■相手穴の公差
  ナットをハウジングへ取り付ける際の相手穴の公差は、H7公差を推奨します。
■軸端加工を行うお客様へ
  ナット挿入を容易にするため、軸端加工後の面取り、並びにスプライン溝の
  エッジ部のバリを丸やすり等で除去して使用ください。

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
