潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック

潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
1,340円 ～ 6,050円
税込価格
1,474円 ～ 6,655円

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

位置合わせ治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

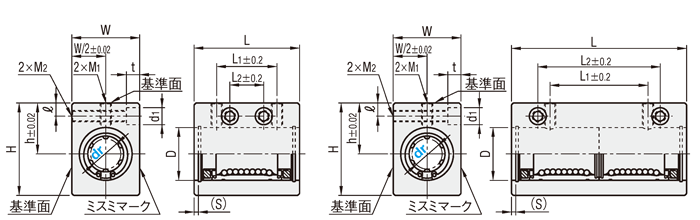

外形図・規格表


シングルタイプ
ダブルタイプ

[ ! ]潤滑ユニットに加えボール部にリチウム石けん基グリースが封入されている為、ご使用前のグリース封入作業が削減できます。
Type使用リニアブッシュ
(>>こちら)		ホルダ使用雰囲気温度
シングルタイプダブルタイプ[ M ]材質[ S ]表面処理
LHSS−MXLHSSW−MXLMU−MXアルミ合金白アルマイト処理－20〜80℃


規格表

型式
LHSS−MX16
LHBBW−MX25
[ NG ]各種グリース対応サービス不可
■トールブロックタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式D(S)LL1L2hWHℓM1M2d1×t基本定格荷重静的許容
モーメント
(N・m)		質量(g)￥基準単価
Typedr許容差C(動)NCo(静)NLHSS−MXLHSSW−MX
 シングルダブルシングルダブルシングルダブルシングルダブルシングルダブルシングルダブルシングルダブルシングルダブルシングルダブル
LHSS−MX
LHSSW−MX		10 0
－ 0.009		 0
－0.010		192.04574273615501926326M6M58×6
(M4ボルト用)		3725885491100−7.24921661,5702,410
122147772028344126575981200−10.91031851,6702,540
16282.35693325218652736497M69×7
(M5ボルト用)		775123011802350−19.72374232,4903,620
20 0
－0.010		 0
－0.012		322.8641063658703142548M8M811×8
(M6ボルト用)		882140013702740−26.83245842,9504,390
25402.2851444280221003752659M10M1014×10
(M8ボルト用)		980156015703140−43.467212393,6905,520
30459215644901104058711570249027405490−82.884315454,3707,080
[ ! ]使用上の注意は>>こちらを参照してください。
kgf＝N×0.101972

型番リスト

表示件数:
  1. 1
型番
内接円径 dr(φ)
基本定格荷重　動定格(N)
全長 L(mm)
外径 D(φ)
基本定格荷重 動定格（詳細）(N)
基本定格荷重 静定格(N)
内接円形許容差（マイナス側）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
372
45
19
372
549
-0.009
10

1個

1,340円( 1,474円 )

在庫品1日目

当日出荷可能

12
412
47
21
412
598
-0.009
10

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

16
775
56
28
775
1180
-0.009
10

1個

2,130円( 2,343円 )

在庫品1日目

当日出荷可能

20
882
64
32
882
1370
-0.01
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

25
980
85
40
980
1570
-0.01
10

1個

3,150円( 3,465円 )

在庫品1日目

当日出荷可能

30
1570
92
45
1570
2740
-0.01
10

1個

3,740円( 4,114円 )

在庫品1日目

当日出荷可能

10
588
74
19
588
1100
-0.01
10

1個

2,060円( 2,266円 )

在庫品1日目

当日出荷可能

12
657
77
21
657
1200
-0.01
10

1個

2,170円( 2,387円 )

在庫品1日目

当日出荷可能

16
1230
93
28
1230
2350
-0.01
10

1個

3,100円( 3,410円 )

在庫品1日目

当日出荷可能

20
1400
106
32
1400
2740
-0.012
10

1個

3,750円( 4,125円 )

在庫品1日目

当日出荷可能

25
1560
144
40
1560
3140
-0.012
10

1個

4,710円( 5,181円 )

在庫品1日目

当日出荷可能

30
2490
156
45
2490
5490
-0.012
10

1個

6,050円( 6,655円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商品です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜2021～4950～
値引率基準単価10%14%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

潤滑ユニット潤滑ユニットＭＸ付リニアブッシュ　ハウジングユニット　トールブロック シングル/ダブルタイプ:関連画像潤滑ユニットＭＸ付リニアブッシュ　ハウジングユニット　トールブロック シングル/ダブルタイプ:関連画像長期間メンテナンスフリーを実現します。
■特長：ハウジングの製作・リニアブッシュの組み付け工数を削減できる規格です。4つの取り付け穴で、ワークと強固に締結できる規格です。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック

潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック

    潤滑ユニットMX付リニアブッシュ　ハウジングユニット　ワイドブロック

    潤滑ユニットMX付リニアブッシュ　ハウジングユニット　ワイドブロック

      リニアブッシュ SH-L形 LMケースユニット（コンパクト）

      リニアブッシュ SH-L形 LMケースユニット（コンパクト）

        スライドブッシュ AK形（コンパクトブロック形）

        スライドブッシュ AK形（コンパクトブロック形）

          スライドブッシュ SMA形（標準ブロック形）

          スライドブッシュ SMA形（標準ブロック形）

            スライドブッシュ SMA-W形（標準ブロックダブル形）

            スライドブッシュ SMA-W形（標準ブロックダブル形）

              フランジ付リニアブッシュ ダブル センター位置 角形フランジ

              フランジ付リニアブッシュ ダブル センター位置 角形フランジ

                フランジ付リニアブッシュ インローロングタイプ 二面フランジ

                フランジ付リニアブッシュ インローロングタイプ 二面フランジ

                  フランジ付リニアブッシュ センターフランジロングタイプ 角 ［LMYMKMLUU］

                  フランジ付リニアブッシュ センターフランジロングタイプ 角 ［LMYMKMLUU］

                    フランジ付リニアブッシュ インローシングルタイプ 丸フランジ ［LMYMFPUU］

                    フランジ付リニアブッシュ インローシングルタイプ 丸フランジ ［LMYMFPUU］

                      フランジ付リニアブッシュ インローシングルタイプ 角フランジ ［LMYMKPUU］

                      フランジ付リニアブッシュ インローシングルタイプ 角フランジ ［LMYMKPUU］

                        フランジ付リニアブッシュ インローロングタイプ 丸フランジ ［LMYMFPLUU］

                        フランジ付リニアブッシュ インローロングタイプ 丸フランジ ［LMYMFPLUU］

                          フランジ付リニアブッシュ センターフランジロングタイプ 丸フランジ ［LMYMFMLUU］

                          フランジ付リニアブッシュ センターフランジロングタイプ 丸フランジ ［LMYMFMLUU］
                            メーカー ミスミ ミスミ ＴＨＫ 日本ベアリング 日本ベアリング 日本ベアリング オザック精工 MYT（エム・ワイ・ティー） MYT（エム・ワイ・ティー） MYT（エム・ワイ・ティー） MYT（エム・ワイ・ティー） MYT（エム・ワイ・ティー） MYT（エム・ワイ・ティー）
                            通常価格 1,340円～ 1,210円～ 2,882円～ 2,296円～ 2,261円～ 3,997円～ 4,280円 1,409円～ 1,282円～ 931円～ 1,127円～ 1,371円～ 1,487円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - - - - - - - - - - -
                            特性・用途 該当なし 該当なし - - - - - - - - - - -
                            タイプ ハウジングトールブロック ハウジングワイドブロック ハウジングトールブロック ハウジングトールブロック ハウジングワイドブロック ハウジングワイドブロック センターフランジ インローフランジ センターフランジ インローフランジ インローフランジ インローフランジ センターフランジ
                            直動/回転運動 リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ) リニアブッシュ(直動のみ)
                            外筒材質 SUJ2相当 SUJ2相当 鉄 軸受鋼 軸受鋼 軸受鋼 鉄 軸受鋼 軸受鋼 軸受鋼 軸受鋼 軸受鋼 軸受鋼

                            潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロックのレビュー

                            評価 4.5 平均満足度：4.5 4件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            設備の扉ガイドとして使用
                            評価 4.0満足度：4.02021/11/02
                            軽量かつ強度が必要であったためこの製品を選定しました。
                            結果として問題は有りませんでしたが、一つして欲しかったのが
                            グリスをあらかじめ塗布出来ないかという事です。
                            この工程は簡単ではありますが、すぐ使えるという観点からすると
                            考慮してもらえると有難いです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ガイドとして
                            評価 4.0満足度：4.02020/10/06
                            リニアブッシュの固定具を自作する必要が無いので便利です。基準面とそこからの寸法も管理されており使いやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ケーブルキャリアとして
                            評価 5.0満足度：5.02020/09/02
                            XYの2次元で動くケーブルキャリアの部品として選定しました。
                            シャフトに対して直交に開いたネジ穴のお陰で想定の動きをする機構ができました。
                            寸法精度も価格も満足できるものでした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            可動部のガイドに使用
                            評価 5.0満足度：5.02018/01/31
                            可動部のガイドに使用しました。
                            精度もしっかりしていて、短納期で助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る
