無給油ブッシュ肉厚ブロック型ハウジングユニット　トールブロックタイプ

無給油ブッシュ肉厚ブロック型ハウジングユニット　トールブロックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,370円 ～ 15,590円
税込価格
3,707円 ～ 17,149円

水平方向の運動に適した規格です。標準ブロック型ハウジングユニットよりも、ハウジ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

チェーンコンベヤ用バッファ付きストッパ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定9件の候補があります。

Loading...

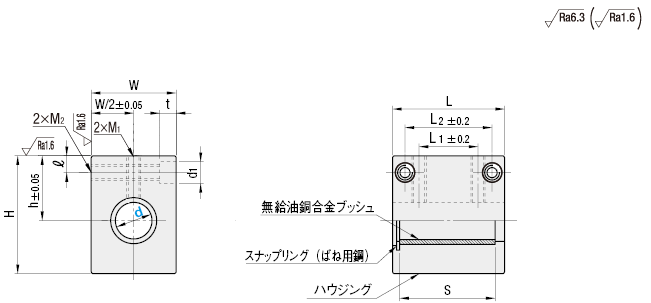

外形図



[ ! ]推奨相手軸　f8 or g6


Typeシール有無ハウジングブッシュ
[ M ]材質[ S ]表面処理[ M ]材質
MPBAシールなしSS400無電解ニッケルメッキ高力黄銅合金系
固体潤滑剤埋込

規格表

型式
MPBA16
型式hWHLL1L2ℓSM1M2d1×t
Typed許容差
MPBA6＋0.022
＋0.010		14162222614515M3M46×5(M3ボルト用)
8＋0.028
＋0.013		16202627111920
10192632371727630M5M58×6(M4ボルト用)
12＋0.034
＋0.016		202834
1325304314267M6M69×7(M5ボルト用)
1627364947243640
20＋0.041
＋0.020		314254572844850M8M811×8(M6ボルト用)
25375265673050960M10M1014×10(M8ボルト用)
30405871
[ ! ]ハウジング内のブッシュの交換・取り外しはできません。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
全長 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
22
10

1個

3,490円( 3,839円 )

在庫品1日目

当日出荷可能

8
27
10

1個

3,370円( 3,707円 )

在庫品1日目

当日出荷可能

10
37
10

1個

4,170円( 4,587円 )

在庫品1日目

当日出荷可能

12
37
10

1個

4,660円( 5,126円 )

在庫品1日目

当日出荷可能

13
37
10

1個

5,410円( 5,951円 )

在庫品1日目

当日出荷可能

16
47
10

1個

6,350円( 6,985円 )

在庫品1日目

当日出荷可能

20
57
10

1個

8,270円( 9,097円 )

在庫品1日目

当日出荷可能

25
67
10

1個

12,730円( 14,003円 )

在庫品1日目

当日出荷可能

30
67
10

1個

15,590円( 17,149円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

水平方向の運動に適した規格です。標準ブロック型ハウジングユニットよりも、ハウジングの肉厚が厚く、より荷重を受ける所での使用に適しています。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
Typed
 63,320
 83,210
 103,970
 124,440
MPBA135,150
 166,050
 207,880
 2512,120
 3014,850
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜
値引率基準単価5％10％18％
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

[ ! ]出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
