無給油ブッシュ　ブロック型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

無給油ブッシュ　ブロック型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
2,160円 ～ 3,600円
税込価格
2,376円 ～ 3,960円

水平方向の運動に適した、ハウジングの製作・組み付けの手間を軽減した規格です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

マガジン順送り機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

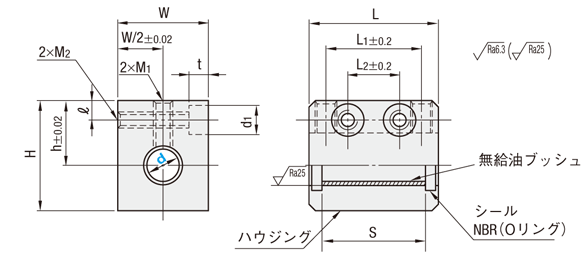

外形図・規格表


無給油ブシュハウジングユニット:関連画像

Typeハウジングブッシュ使用温度(℃)
[ M ]材質[ S ]表面処理[ M ]材質
JFBAアルミ合金白アルマイト処理ポリアセタール樹脂JZB－30～80


規格表

型式
JFBA8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式hWHLL1L2SℓM1M2d1×t￥基準単価
Typed許容差
JFBA6＋0.095
＋0.045		14162227189215M4M46×5(M3ボルト用)2,160
8＋0.120
＋0.060		16202632201026M52,170
10192632392715316M6M58×6(M4ボルト用)2,320
122028344031.62,440
1627364947321836.67M69×7(M5ボルト用)3,600
[ ! ]フランジ型高さ調整スペーサはこちらからご選択いただけます。
[ ! ]ハウジング内のブッシュの交換・取り外しはできません。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
全長 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
27
10

1個

2,160円( 2,376円 )

在庫品1日目

当日出荷可能

8
32
10

1個

2,170円( 2,387円 )

在庫品1日目

当日出荷可能

10
39
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

12
40
10

1個

2,440円( 2,684円 )

在庫品1日目

当日出荷可能

16
47
10

1個

3,600円( 3,960円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

水平方向の運動に適した、ハウジングの製作・組み付けの手間を軽減した規格です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜1920〜3031～
値引率基準単価5％10％18％お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
