油溝付無給油ブッシュ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 920円 ～ 2,690円
- 税込価格
- 1,012円 ～ 2,959円
油溝に初期馴染み用グリースがたまることによりグリース塗布回数を減らすことが出来...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

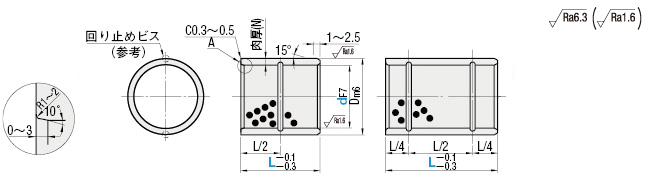

外形図
●L=10～25
●L＝30・40
d8：一般用(高負荷)
e7：一般用(軽負荷)
f8：高精度用
g6：高精度用(間欠運転) A部詳細(両側)
[ M ]材質 高力黄銅合金系
固体潤滑剤埋込
規格表
| 型式 | − | L |
| MPBAZ10 | − | 15 |
| 型式 | L | Dm6 | 肉厚 (N) | ＊回り止め ビス(参考) | ||||||||||
| Type | dF7 | 溝1本(センター) | 溝2本 | |||||||||||
| MPBAZ | 10 | ＋0.028 ＋0.013 | 10 | 12 | 15 | 16 | 14 | ＋0.018 ＋0.007 | 2 | M4×8 | ||||
| 12 | ＋0.034 ＋0.016 | 12 | 15 | 16 | 20 | 18 | 3 | |||||||
| 13 | 12 | 15 | 16 | 20 | 19 | ＋0.021 ＋0.008 | ||||||||
| 15 | 12 | 15 | 16 | 20 | 21 | |||||||||
| 16 | 12 | 15 | 16 | 20 | 25 | 22 | ||||||||
| 20 | ＋0.041 ＋0.020 | 15 | 16 | 20 | 25 | 30 | 28 | 4 | M5×8 | |||||
| 25 | 20 | 25 | 30 | 40 | 33 | ＋0.025 ＋0.009 | ||||||||
| 30 | 20 | 25 | 30 | 40 | 38 | |||||||||
＊回り止めビスは推奨寸法です。
型番リスト
- 表示件数:
| 型番 |
内径 d(φ) |
外径 D(φ) |
全長 L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
14
|
10
| 10 | 1個 | 920円(
1,012円
) | 在庫品1日目 当日出荷可能 | |
10
|
14
|
12
| 10 | 1個 | 920円(
1,012円
) | 在庫品1日目 当日出荷可能 | |
10
|
14
|
15
| 10 | 1個 | 1,000円(
1,100円
) | 在庫品1日目 当日出荷可能 | |
10
|
14
|
16
| 10 | 1個 | 1,050円(
1,155円
) | 在庫品1日目 当日出荷可能 | |
12
|
18
|
12
| 10 | 1個 | 1,000円(
1,100円
) | 在庫品1日目 当日出荷可能 | |
12
|
18
|
15
| 10 | 1個 | 1,060円(
1,166円
) | 在庫品1日目 当日出荷可能 | |
12
|
18
|
16
| 10 | 1個 | 1,060円(
1,166円
) | 在庫品1日目 当日出荷可能 | |
12
|
18
|
20
| 10 | 1個 | 1,060円(
1,166円
) | 在庫品1日目 当日出荷可能 | |
13
|
19
|
12
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
13
|
19
|
15
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
13
|
19
|
16
| 10 | 1個 | 1,320円(
1,452円
) | 在庫品1日目 当日出荷可能 | |
13
|
19
|
20
| 10 | 1個 | 1,370円(
1,507円
) | 在庫品1日目 当日出荷可能 | |
15
|
21
|
12
| 10 | 1個 | 1,320円(
1,452円
) | 在庫品1日目 当日出荷可能 | |
15
|
21
|
15
| 10 | 1個 | 1,320円(
1,452円
) | 在庫品1日目 当日出荷可能 | |
15
|
21
|
16
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
15
|
21
|
20
| 10 | 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
16
|
22
|
12
| 10 | 1個 | 1,320円(
1,452円
) | 在庫品1日目 当日出荷可能 | |
16
|
22
|
15
| 10 | 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
16
|
22
|
16
| 10 | 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
16
|
22
|
20
| 10 | 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
16
|
22
|
25
| 10 | 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
20
|
28
|
15
| 10 | 1個 | 1,740円(
1,914円
) | 在庫品1日目 当日出荷可能 | |
20
|
28
|
16
| 10 | 1個 | 1,740円(
1,914円
) | 在庫品1日目 当日出荷可能 | |
20
|
28
|
20
| 10 | 1個 | 1,740円(
1,914円
) | 在庫品1日目 当日出荷可能 | |
20
|
28
|
25
| 10 | 1個 | 1,880円(
2,068円
) | 在庫品1日目 当日出荷可能 | |
20
|
28
|
30
| 10 | 1個 | 2,120円(
2,332円
) | 在庫品1日目 当日出荷可能 | |
25
|
33
|
20
| 10 | 1個 | 1,960円(
2,156円
) | 在庫品1日目 当日出荷可能 | |
25
|
33
|
25
| 10 | 1個 | 2,030円(
2,233円
) | 在庫品1日目 当日出荷可能 | |
25
|
33
|
30
| 10 | 1個 | 2,180円(
2,398円
) | 在庫品1日目 当日出荷可能 | |
25
|
33
|
40
| 10 | 1個 | 2,690円(
2,959円
) | 在庫品1日目 当日出荷可能 | |
30
|
38
|
20
| 10 | 1個 | 1,880円(
2,068円
) | 在庫品1日目 当日出荷可能 | |
30
|
38
|
25
| 10 | 1個 | 1,960円(
2,156円
) | 在庫品1日目 当日出荷可能 | |
30
|
38
|
30
| 10 | 1個 | 2,180円(
2,398円
) | 在庫品1日目 当日出荷可能 | |
30
|
38
|
40
| 10 | 1個 | 2,690円(
2,959円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
油溝に初期馴染み用グリースがたまることによりグリース塗布回数を減らすことが出来ます。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | d | L10 | L12 | L15 | L16 | L20 | L25 | L30 | L40 |
| 10 | 880 | 880 | 950 | 1,000 | - | - | - | - | |
| 12 | - | 950 | 1,010 | 1,010 | 1,010 | - | - | - | |
| 13 | - | 1,220 | 1,220 | 1,260 | 1,300 | - | - | - | |
| MPBAZ | 15 | - | 1,260 | 1,260 | 1,240 | 1,340 | - | - | - |
| 16 | - | 1,260 | 1,340 | 1,340 | 1,340 | 1,340 | - | - | |
| 20 | - | - | 1,660 | 1,660 | 1,660 | 1,790 | 2,020 | - | |
| 25 | - | - | - | - | 1,870 | 1,930 | 2,080 | 2,560 | |
| 30 | - | - | - | - | 1,790 | 1,870 | 2,080 | 2,560 | |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数量 | 1〜49 | 50〜74 | 75〜79 | 80〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% |
| 出荷日 | 通常 | お見積り | ||
納期
[ ! ]出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
