無給油ブッシュ 高精度タイプ
- 当日出荷可能
- 通常価格(税別)
- 1,190円 ～ 5,190円
- 税込価格
- 1,309円 ～ 5,709円
ブッシュとg6公差シャフトの隙間が小さく、ドライブッシュストレート(MDZB)...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 低発塵 / 非磁性 / 耐熱性
-
- 種類：
- ストレート
-
- 複層系：
- 母材(A2017)にふっ素樹脂を接着
-
- 許容最高PV値範囲(N/mm2・m/s)：
- 0.3～1.0
-
- 許容最高PV値(N/mm2・m/s)：
- 0.98
-
- 許容最高面圧 P(N/mm2)：
- 6
-
- 許容最高速度(m/s)：
- 3.33
-
- 使用温度範囲(℃)：
- -50::140
-
- 材質証明書：
- 対象外
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

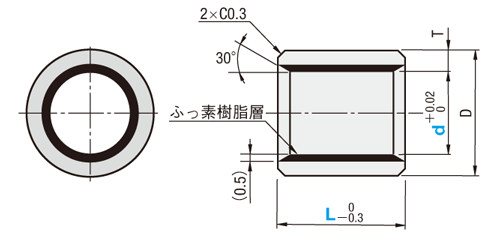

外形図
・比摩耗量1.6×10-7mm3/N･mと耐摩耗性に優れています。（使用条件によって異なります）
[ ! ]ブッシュの固定は、ロックタイト接着を推奨します。
商品仕様
| [ M ]材質 母材 | A2017 |
| 摺動材 | ふっ素樹脂 |
| 導電性 | なし |
| 耐熱温度 | −50〜140℃ |
規格表
| 型式 | − | L |
| BFLB10 | − | 10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | D | T | ￥基準単価 | ||||||||||||||
| Type | d | 許容差 | L3〜8 | L10〜15 | L20〜25 | |||||||||||||
| BFLB | 3 | ＋0.02 0 | 3 | 4 | 5 | 6 | 8 | 6 | 0 −0.015 | 1.5 | 1,650 | － | － | |||||
| 4 | 3 | 4 | 5 | 6 | 8 | 10 | 7 | 1,280 | 1,600 | － | ||||||||
| 5 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 1,300 | 1,620 | － | ||||||||
| 6 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 9 | 1,190 | 1,240 | － | |||||||
| 8 | 6 | 8 | 10 | 12 | 15 | 11 | 1,300 | 1,370 | － | |||||||||
| 10 | 6 | 8 | 10 | 12 | 15 | 20 | 13 | 1,300 | 1,450 | 1,840 | ||||||||
| 12 | 6 | 8 | 10 | 12 | 15 | 20 | 15 | 1,380 | 1,450 | 1,840 | ||||||||
| 13 | 8 | 10 | 12 | 15 | 20 | 16 | 1,650 | 1,720 | 2,100 | |||||||||
| 15 | 8 | 10 | 12 | 15 | 20 | 18 | 0 −0.020 | 1,850 | 1,910 | 2,320 | ||||||||
| 16 | 10 | 12 | 15 | 20 | 25 | 19 | － | 2,210 | 2,550 | |||||||||
| 18 | 10 | 12 | 15 | 20 | 25 | 21 | － | 3,980 | 4,130 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 25 | 23 | － | 4,170 | 5,190 | |||||||||
推奨相手材寸法
型式 | 推奨相手材寸法 | ||||||
TYPE | d | 軸外径 (mm) | 公差クラス | 公差 (μm) | ハウジング径 (mm) | 公差クラス | 公差 (μm) |
BFLB | 3 | 3 | f8 | -6/-20 | 6 | F7 | +10/+22 |
4 | 4 | -10/-28 | 7 | +13/+28 | |||
5 | 5 | -10/-28 | 8 | +13/+28 | |||
6 | 6 | -10/-28 | 9 | +13/+28 | |||
8 | 8 | -13/-35 | 11 | +16/+34 | |||
10 | 10 | -13/-35 | 13 | +16/+34 | |||
12 | 12 | -16/-43 | 15 | +16/+34 | |||
13 | 13 | -16/-43 | 16 | +16/+34 | |||
15 | 15 | -16/-43 | 18 | +16/+34 | |||
16 | 16 | -16/-43 | 19 | +20/+41 | |||
18 | 18 | -16/-43 | 21 | +20/+41 | |||
20 | 20 | -20/-53 | 23 | +20/+41 | |||
製品仕様
材質特性および許容特性（参考値）
| 高精度タイプ | ||
| 潤滑条件 | 無潤滑 | |
| 許容最高面圧 | 6N/mm2 | 61kgf/cm2 |
| 許容最高速度 | 3.33m/s | 200m/min |
| 許容最高PV値 | 0.98N/mm2･m/s | 600kgf/cm2･m/min |
環境条件
| 大気中 | 〇 |
| 油中 | × |
| 水中 | × |
| 海水中 | × |
| 薬液中 | × |
| 腐食雰囲気中 | 〇 |
機械的性質（参考値）
| 性質 | 値 | 試験方法 |
| 引張強さ | 12N/mm2 {1.2kgf/mm2} | ASTM D 638 |
| 伸び | 171% | ASTM D 638 |
| 硬さ | HDD62 | ASTM D 2240 |
| 線膨張係数 | 9～9.75×10－5℃－1 | ASTM D 696 |
| 比重 | 1.98 | ASTM D 792 |
型番リスト
| 型番 |
内径 d(φ) |
外径 D(φ) |
全長 L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
6
|
3
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
3
|
6
|
4
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
3
|
6
|
5
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
3
|
6
|
6
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
3
|
6
|
8
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
3
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
4
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
5
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
6
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
8
| 10 | 1個 | 1,280円(
1,408円
) | 在庫品1日目 当日出荷可能 | |
4
|
7
|
10
| 10 | 1個 | 1,600円(
1,760円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
3
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
4
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
5
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
6
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
8
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
5
|
8
|
10
| 10 | 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
3
| 10 | 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
4
| 10 | 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
5
| 10 | 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
6
| 10 | 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
8
| 10 | 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
10
| 10 | 1個 | 1,240円(
1,364円
) | 在庫品1日目 当日出荷可能 | |
6
|
9
|
12
| 10 | 1個 | 1,240円(
1,364円
) | 在庫品1日目 当日出荷可能 | |
8
|
11
|
6
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
8
|
11
|
8
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
8
|
11
|
10
| 10 | 1個 | 1,370円(
1,507円
) | 在庫品1日目 当日出荷可能 | |
8
|
11
|
12
| 10 | 1個 | 1,370円(
1,507円
) | 在庫品1日目 当日出荷可能 | |
8
|
11
|
15
| 10 | 1個 | 1,370円(
1,507円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
6
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
8
| 10 | 1個 | 1,300円(
1,430円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
10
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
12
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
15
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
10
|
13
|
20
| 10 | 1個 | 1,840円(
2,024円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
6
| 10 | 1個 | 1,380円(
1,518円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
8
| 10 | 1個 | 1,380円(
1,518円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
10
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
12
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
15
| 10 | 1個 | 1,450円(
1,595円
) | 在庫品1日目 当日出荷可能 | |
12
|
15
|
20
| 10 | 1個 | 1,840円(
2,024円
) | 在庫品1日目 当日出荷可能 | |
13
|
16
|
8
| 10 | 1個 | 1,650円(
1,815円
) | 在庫品1日目 当日出荷可能 | |
13
|
16
|
10
| 10 | 1個 | 1,720円(
1,892円
) | 在庫品1日目 当日出荷可能 | |
13
|
16
|
12
| 10 | 1個 | 1,720円(
1,892円
) | 在庫品1日目 当日出荷可能 | |
13
|
16
|
15
| 10 | 1個 | 1,720円(
1,892円
) | 在庫品1日目 当日出荷可能 | |
13
|
16
|
20
| 10 | 1個 | 2,100円(
2,310円
) | 在庫品1日目 当日出荷可能 | |
15
|
18
|
8
| 10 | 1個 | 1,850円(
2,035円
) | 在庫品1日目 当日出荷可能 | |
15
|
18
|
10
| 10 | 1個 | 1,910円(
2,101円
) | 在庫品1日目 当日出荷可能 | |
15
|
18
|
12
| 10 | 1個 | 1,910円(
2,101円
) | 在庫品1日目 当日出荷可能 | |
15
|
18
|
15
| 10 | 1個 | 1,910円(
2,101円
) | 在庫品1日目 当日出荷可能 | |
15
|
18
|
20
| 10 | 1個 | 2,320円(
2,552円
) | 在庫品1日目 当日出荷可能 | |
16
|
19
|
10
| 10 | 1個 | 2,210円(
2,431円
) | 在庫品1日目 当日出荷可能 | |
16
|
19
|
12
| 10 | 1個 | 2,210円(
2,431円
) | 在庫品1日目 当日出荷可能 | |
16
|
19
|
15
| 10 | 1個 | 2,210円(
2,431円
) | 在庫品1日目 当日出荷可能 | |
16
|
19
|
20
| 10 | 1個 | 2,550円(
2,805円
) | 在庫品1日目 当日出荷可能 | |
16
|
19
|
25
| 10 | 1個 | 2,550円(
2,805円
) | 在庫品1日目 当日出荷可能 | |
18
|
21
|
10
| 10 | 1個 | 3,980円(
4,378円
) | 在庫品1日目 当日出荷可能 | |
18
|
21
|
12
| 10 | 1個 | 3,980円(
4,378円
) | 在庫品1日目 当日出荷可能 | |
18
|
21
|
15
| 10 | 1個 | 3,980円(
4,378円
) | 在庫品1日目 当日出荷可能 | |
18
|
21
|
20
| 10 | 1個 | 4,130円(
4,543円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ブッシュとg6公差シャフトの隙間が小さく、ドライブッシュストレート(MDZB)より、高精度な直動・回転運動が可能です。
一部サイズにおいて品薄のため標準納期設定を変更しております。全長違いであれば在庫がございますのでご検討ください。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
無給油ブッシュ 高精度タイプのレビュー
取付部品の加工精度に気を付ければ性能は満足行く物ではないでしょうか。
