ミスミ

ミスミ

無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
1,170円 ～ 4,760円
税込価格
1,287円 ～ 5,236円

無給油ブッシュ：樹脂タイプを内蔵した垂直方向の運動に適した、ハウジングの製作・...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易調整クランプ治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定18件の候補があります。

Loading...

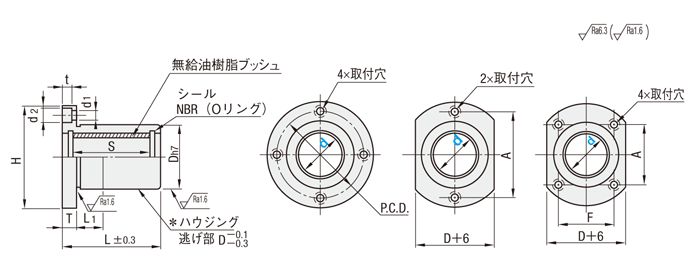

外形図・規格表


フランジ付無給油ブシュ　樹脂ブシュ内蔵丸フランジタイプ:関連画像 d＝6～15 d＝16～30

Typeハウジングブッシュ使用温度(℃)
丸フランジ二面フランジ[ M ]材料[ S ]表面処理[ M ]材質
JFMAJFRAアルミ合金白アルマイト処理ポリアセタール樹脂JZB－30～80


規格表

型式
JFRA10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Dh7 LL1SHTd1d2tP.C.D.FA￥基準単価
Typed許容差許容差JFMAJFRA
JFMA
JFRA		6＋0.095
＋0.045		12 0
− 0.018		195132853.563.120−201,1701,320
8＋0.120
＋0.060		1524183224241,4001,560
1019 0
− 0.021		29214064.57.54.129291,4901,630
1221301021.64232321,6401,790
15263526.64636362,2202,250
162837483822312,0502,140
20＋0.145
＋0.075		32 0
− 0.025		4231.65485.595.14324362,5702,920
25＋0.170
＋0.090		4042625132403,2203,560
30455441.674106.6116.16035494,4304,760

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
全長 L(mm)
取り付け種類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
12
19
丸フランジ
10

1個

1,170円( 1,287円 )

在庫品1日目

当日出荷可能

8
15
24
丸フランジ
10

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

10
19
29
丸フランジ
10

1個

1,490円( 1,639円 )

在庫品1日目

当日出荷可能

12
21
30
丸フランジ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

15
26
35
丸フランジ
10

1個

2,220円( 2,442円 )

在庫品1日目

当日出荷可能

16
28
37
丸フランジ
10

1個

2,050円( 2,255円 )

在庫品1日目

当日出荷可能

20
32
42
丸フランジ
10

1個

2,570円( 2,827円 )

在庫品1日目

当日出荷可能

25
40
42
丸フランジ
10

1個

3,220円( 3,542円 )

在庫品1日目

当日出荷可能

30
45
54
丸フランジ
10

1個

4,430円( 4,873円 )

在庫品1日目

当日出荷可能

6
12
19
二面フランジ
10

1個

1,320円( 1,452円 )

在庫品1日目

当日出荷可能

8
15
24
二面フランジ
10

1個

1,560円( 1,716円 )

在庫品1日目

当日出荷可能

10
19
29
二面フランジ
10

1個

1,630円( 1,793円 )

在庫品1日目

当日出荷可能

12
21
30
二面フランジ
10

1個

1,790円( 1,969円 )

在庫品1日目

当日出荷可能

15
26
35
二面フランジ
10

1個

2,250円( 2,475円 )

在庫品1日目

当日出荷可能

16
28
37
二面フランジ
10

1個

2,140円( 2,354円 )

在庫品1日目

当日出荷可能

20
32
42
二面フランジ
10

1個

2,920円( 3,212円 )

在庫品1日目

当日出荷可能

25
40
42
二面フランジ
10

1個

3,560円( 3,916円 )

在庫品1日目

当日出荷可能

30
45
54
二面フランジ
10

1個

4,760円( 5,236円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

無給油ブッシュ：樹脂タイプを内蔵した垂直方向の運動に適した、ハウジングの製作・組み付けの手間を軽減した規格です。
【規格追加】2019年11月　内径 15,20,25,30 追加！

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦JFMA
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜30
値引率基準単価5％10％
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
◦JFRA
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜30
値引率基準単価5％10％
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

    無給油ブッシュ　ブロック型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

    無給油ブッシュ　ブロック型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

      無給油ブッシュ－複層ストレートタイプ－

      無給油ブッシュ－複層ストレートタイプ－

        無給油ブッシュ－複層ツバ付タイプ－

        無給油ブッシュ－複層ツバ付タイプ－

          ドライメットLF ブッシュ（LFB）

          ドライメットLF ブッシュ（LFB）

            タフメットDブッシュ（TMDB）

            タフメットDブッシュ（TMDB）

              ドライメットST ブッシュ（70B）

              ドライメットST ブッシュ（70B）

                ハイプラストフランジブッシュ（HPF）

                ハイプラストフランジブッシュ（HPF）

                  ドライメットLF（t0.5） フランジブッシュ（LFCF）

                  ドライメットLF（t0.5） フランジブッシュ（LFCF）

                    ダイダイン ブシュ DDK05シリーズ

                    ダイダイン ブシュ DDK05シリーズ

                      ドライメットLF フランジブッシュ（LFF）

                      ドライメットLF フランジブッシュ（LFF）

                        ダイダイン 鍔付ブシュ DDK05シリーズ

                        ダイダイン 鍔付ブシュ DDK05シリーズ

                          タフメットブッシュ（TMB）

                          タフメットブッシュ（TMB）
                            メーカー ミスミ ミスミ ZOB（ゼット・オー・ビー） ZOB（ゼット・オー・ビー） オイレス工業 オイレス工業 オイレス工業 オイレス工業 オイレス工業 大同メタル工業 オイレス工業 大同メタル工業 オイレス工業
                            通常価格 1,170円～ 2,160円～ 219円～ 166円～ 92円～ 519円～ 138円～ 72円～ 88円～ 121円～ 157円～ 196円～ 268円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - - - - - - - - - - -
                            特性・用途 低発塵 / 非磁性 低発塵 / 非磁性 - - - - - - - - - - -
                            種類 フランジ一体型 ハウジングユニット ストレートタイプ ツバ付タイプ ストレートタイプ ストレートタイプ ストレートタイプ フランジ フランジ ストレートタイプ フランジ フランジ ストレートタイプ
                            複層系 ポリアセタール ポリアセタール スチール・青銅焼結・四フッ化エチレン スチール・青銅焼結・四フッ化エチレン バックメタル付PTFE樹脂(四フッ化エチレン) バックメタル付固体潤滑剤分散型焼結 バックメタル付含油POM(ホ゜リアセタール) 金属メッシュPTFE(四フッ化エチレン)複合 バックメタル付PTFE樹脂(四フッ化エチレン) スチール・青銅焼結・四フッ化エチレン バックメタル付PTFE樹脂(四フッ化エチレン) スチール・青銅焼結・四フッ化エチレン バックメタル付固体潤滑剤分散型焼結
                            環境 食品 食品 標準 / 油中 標準 / 油中 標準 / 油中 標準 / 耐異物 / 油中 標準 / 油中 標準 / 油中 標準 / 油中 標準 / 油中 標準 / 油中 標準 / 油中 標準 / 耐熱 / 油中

                            無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプのレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            昇降台の支柱部に使用しています
                            評価 4.0満足度：4.02023/10/25
                            新製品を載せてドブ付けするパレットにて上下動する支柱の受として使用しています。過去に実績のある装置なので、何点か今回の仕様に合わせました。稼働させていますが現時点では、不具合もありません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型の試作に使用しています。
                            評価 4.0満足度：4.02023/08/23
                            金型の試作に使用しました。要求仕様から回転と直線運動ができ、粉塵が少ないものを探してこのモデルを選びました。取り付けの際にフランジ内径のところの段差が少し気になりました。この商品の問題ではありませんが、使ってみると予想以上に負荷がかかりガタツキがでてしまいました。仕様検討時にもう少し負荷に余裕をみれば良かったと思っています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
