中荷重・重荷重用リニアガイド 樹脂リテーナ付
- 数量スライド割引
- 通常価格(税別)
- -
- 税込価格
- -
静音性の高い樹脂リテーナ付タイプ鋼球間に樹脂製のリテーナが入っており、ボール同...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
ミスミ製リニアガイド 商品情報
ミスミ製リニアガイドの特長と構造
取付方法 / 使用方法
グリース種類 / メンテナンス方法
カタログ規格外品（特注品）について
商品タイプ（型式）
| 種類 | 材質 （硬度） | ブロック種類 | レール長 タイプ 1 | タイプA 2 | ブロック単品 | レール単品 | KL（潤滑ユニット） 有無 | 高さ(H) B | |
|---|---|---|---|---|---|---|---|---|---|
| 1ブロック | 2ブロック | ||||||||
| 中荷重 | 炭素鋼 （58HRC～） | 標準ブロック | 定寸 | SVRZ | SV2RZ | SVRB | SRZL | 無記入：無 －KL ： 有 | 24 28 33 42 |
| 指定寸 | SVRLZ | SV2RLZ | SRZLF | ||||||
| ワイドブロック キリ穴 | 定寸 | SVWZ | SV2WZ | SVWB | SRZL | ||||
| 指定寸 | SVWLZ | SV2WLZ | SRZLF | ||||||
| ワイドブロック タップ穴 | 定寸 | SVWTZ | SV2WTZ | SVWTB | SRZL | ||||
| 指定寸 | SVWTLZ | SV2WTLZ | SRZLF | ||||||
| 重荷重 | 標準ブロック | 定寸 | SXRZ | SX2RZ | SXRB | SRZL | |||
| 指定寸 | SXRLZ | SX2RLZ | SRZLF | ||||||
| ワイドブロック キリ穴 | 定寸 | SXWZ | SX2WZ | SXWB | SRZL | ||||
| 指定寸 | SXWLZ | SX2WLZ | SRZLF | ||||||
| ワイドブロック タップ穴 | 定寸 | SXWTZ | SX2WTZ | SXWTB | SRZL | ||||
| 指定寸 | SXWTLZ | SX2WTLZ | SRZLF | ||||||
1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。
23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。
5ブロック以上をご希望の方はこちら をご参考ください。
[ ! ]耐熱温度は0〜50℃になります。
[ ! ]鋼球間に樹脂製のリテーナが入っており、ボール同士の相互接触がないため高速運転時の低騒音化が可能です。
[ ! ]樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
[ ! ]樹脂リテーナ付以外のミスミリニアガイドはブロック及びレールの単品購入はできません。
型式構成
セット品タイプ | 高さH | レール長さL | 追加工 | |||||
A | B | |||||||
ブロック単品
タイプ | 高さH | |||
SVRB | 24 | |||
レール単品
タイプ | 高さH | レール長さL | ||||
SRZL | 24 | 940 | ||||
外形図
標準ブロック ワイドブロック KL(潤滑ユニット)付ブロック寸法図  | ■KL(潤滑ユニット)付ブロック寸法図 | |
標準ブロック | ワイドブロック |  |
[ ! ]樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
| 種類 | 規格精度 | 組付け高さ（H） | 精度（μm） | |
|---|---|---|---|---|
| 上級 | ||||
| 中荷重・重荷重 リニアガイド | 樹脂リテーナ付 互換軽予圧 | 高さHの寸法許容差 | 24～42 | ±20 |
| 高さHのペア相互差 | 15 | |||
| 幅W2の寸法許容差 | ±30 | |||
| 幅W2のペア相互差 | 25 | |||
| 寸法区分 | 公差 （mm） | |
|---|---|---|
| を超え | 以下 | |
0.5 | 3 | ±0.1 |
3 | 6 | ±0.1 |
6 | 30 | ±0.2 |
30 | 120 | ±0.3 |
120 | 400 | ±0.5 |
400 | 1000 | ±0.8 |
1000 | 2000 | ±1.2 |
規格表
| 種類 | ブロック タイプ | KLの 有無 | H | L 3 | ブロック寸法 | レール寸法 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L1 | B | C | S×ℓ4 | L2 | K | T | グリースニップル | H1 | W1 | W2 | ザグリ穴 | F | G 5 | |||||||||
| 標準 | KL付 | タップ穴 | キリ穴 | 取付穴 | E | T1 | d1×d2×h | ||||||||||||||||
| 中荷重 | 標準 ブロック | 無記入：無 -KL： 有 | 24 | 100～1480 （160） | 34 | 40.4 | 50 | 26 | - | M4×6 | - | 23.6 | 19 | 10 | φ3 | A | 6 | 12.5 | 15 | 9.5 | 3.5×6×4.5 | 60 | 20 |
| 28 | 160～1960 （220） | 42 | 47.2 | 57.8 | 32 | M5×7 | - | 30 | 22 | 12 | M6×P0.75 | 11 | 5.5 | 15.5 | 20 | 11 | 6×9.5×8.5 | 60 | 20 | ||||
| 33 | 160～1960 （220） | 48 | 59.6 | 70.2 | 35 | M6×9 | - | 38 | 26 | 12 | M6×P0.75 | 11 | 7 | 18 | 23 | 12.5 | 7×11×9 | 60 | 20 | ||||
| 42 | 200～1960 （280） | 60 | 67.4 | 79.4 | 40 | M8×12 | - | 42 | 33 | 13 | M6×P0.75 | 11 | 8 | 23 | 28 | 16 | 7×11×9 | 80 | 20 | ||||
| ワイド ブロック | 24 | 100～1480 （160） | 52 | 40.4 | 50 | 41 | M5 (貫通) | Φ4.5 (貫通) | 23.6 | 19 | 8 | φ3 | 3 | 6 | 12.5 | 15 | 18.5 | 3.5×6×4.5 | 60 | 20 | |||
| 28 | 160～1960 （220） | 59 | 47.2 | 57.8 | 49 | M6 (貫通) | Φ5.5 (貫通) | 30 | 22 | 10 | M6×P0.75 | 11 | 5.5 | 15.5 | 20 | 19.5 | 6×9.5×8.5 | 60 | 20 | ||||
| 33 | 160～1960 （220） | 73 | 59.6 | 70.2 | 60 | M8 (貫通) | Φ7 (貫通) | 38 | 26 | 11 | M6×P0.75 | 11 | 7 | 18 | 23 | 25 | 7×11×9 | 60 | 20 | ||||
| 42 | 200～1960 （280） | 90 | 67.4 | 79.4 | 72 | M10 (貫通) | Φ9 (貫通) | 42 | 33 | 11 | M6×P0.75 | 11 | 8 | 23 | 28 | 31 | 7×11×9 | 80 | 20 | ||||
| 重荷重 | 標準 ブロック | 24 | 100～1480 （160） | 34 | 56.8 | 66.4 | 26 | 26 | M4×6 | - | 40 | 19.4 | 10 | φ3 | 3 | 6 | 12.5 | 15 | 9.5 | 3.5×6×4.5 | 60 | 20 | |
| 28 | 160～1960 （220） | 42 | 65.2 | 75.8 | 32 | 32 | M5×7 | - | 48 | 22 | 12 | M6×P0.75 | 11 | 5.5 | 15.5 | 20 | 11 | 6×9.5×8.5 | 60 | 20 | |||
| 33 | 160～1960 （220） | 48 | 81.6 | 92.2 | 35 | 35 | M6×9 | - | 60 | 26 | 12 | M6×P0.75 | 11 | 7 | 18 | 23 | 12.5 | 7×11×9 | 60 | 20 | |||
| 42 | 200～1960 （280） | 60 | 96.4 | 108.4 | 40 | 40 | M8×12 | - | 71 | 33 | 13 | M6×P0.75 | 11 | 8 | 23 | 28 | 16 | 7×11×9 | 80 | 20 | |||
| ワイド ブロック | 24 | 100～1480 （160） | 52 | 56.8 | 66.4 | 41 | 26 | M5 (貫通) | Φ4.5 (貫通) | 40 | 19.4 | 8 | φ3 | 3 | 6 | 12.5 | 15 | 18.5 | 3.5×6×4.5 | 60 | 20 | ||
| 28 | 160～1960 （220） | 59 | 65.2 | 75.8 | 49 | 32 | M6 (貫通) | Φ5.5 (貫通) | 48 | 22 | 10 | M6×P0.75 | 11 | 5.5 | 15.5 | 20 | 19.5 | 6×9.5×8.5 | 60 | 20 | |||
| 33 | 160～1960 （220） | 73 | 81.6 | 92.2 | 60 | 35 | M8 (貫通) | Φ7 (貫通) | 60 | 26 | 11 | M6×P0.75 | 11 | 7 | 18 | 23 | 25 | 7×11×9 | 60 | 20 | |||
| 42 | 200～1960 （280） | 90 | 96.4 | 108.4 | 72 | 40 | M10 (貫通) | Φ9 (貫通) | 71 | 33 | 11 | M6×P0.75 | 11 | 8 | 23 | 28 | 31 | 7×11×9 | 80 | 20 | |||
3( )内寸法は2ブロックタイプの最短レール長さです。
4ワイドブロックはタップ穴またはキリ穴の選択式で、貫通穴になります。
5L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら
!グリースニップル：H24はストレート、H28以上は横向きタイプになります。
!グリースニップルはねじ込み式のため、位置を変更可能です。
!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。
標準レール長さ (定寸) 一覧
下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。
| 高さ （ H ） | レール長さ （ L ） | 1mm指定 追加価格 6 | |||||||||||||||||||||||||||||||
| セット品 | レール 単品 | ||||||||||||||||||||||||||||||||
| 24 | （100） | 160 | 220 | 280 | 340 | 400 | 460 | 520 | 580 | 640 | 700 | 760 | 820 | 880 | 940 | 1000 | 1060 | 1120 | 1180 | 1240 | 1300 | 1360 | 1420 | 1480 | ￥600 | ￥650 | |||||||
| 28 | （160） | 220 | 280 | 340 | 400 | 460 | 520 | 580 | 640 | 700 | 760 | 820 | 880 | 940 | 1000 | 1060* | 1120 | 1180 | 1240 | 1300 | 1360 | 1420 | 1480 | 1540 | 1600 | 1660 | 1720 | 1780 | 1840 | 1900 | 1960 | ￥700 | ￥750 |
| 33 | （160） | 220 | 280 | 340 | 400 | 460 | 520 | 580 | 640 | 700 | 760 | 820 | 880 | 940 | 1000 | 1060 | 1120 | 1180 | 1240 | 1300 | 1360 | 1420 | 1480 | 1540 | 1600 | 1660 | 1720 | 1780 | 1840 | 1900 | 1960 | ￥800 | ￥850 |
| 42 | （200） | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | ￥900 | ￥950 | ||||||||
6指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。
例）SVRLZ24-246のとき SVRZ24-280の価格 （11,220） + 600 = 11,820円
!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。
[ ! ]高さ28のレール長さ1060*は重荷重用のみ
基本定格荷重・静的許容モーメント・質量
| 種類 | 高さ（H） | 基本定格荷重7 | 静的許容モーメント | 質量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C（動） kN | Co（静） kN | ブロック1個 | ブロック2個密着 | ブロック | ガイドレール kg/m | |||||||
| MA N・m | MB N・m | MC N・m | MA N・m | MB N・m | MC N・m | 標準 kg | ワイド kg | |||||
| 中荷重 | 24 | 4.9 | 7.8 | 21 | 18 | 39 | 171 | 143 | 39 | 0.14 | 0.17 | 1.4 |
| 28 | 7.3 | 11.8 | 40 | 34 | 80 | 295 | 247 | 80 | 0.19 | 0.24 | 2.3 | |
| 33 | 12.7 | 20.8 | 96 | 81 | 164 | 650 | 545 | 164 | 0.34 | 0.44 | 3.1 | |
| 42 | 18.7 | 29.6 | 153 | 128 | 282 | 1060 | 890 | 282 | 0.58 | 0.76 | 4.8 | |
| 重荷重 | 24 | 7.9 | 15.6 | 74 | 62 | 78 | 435 | 365 | 78 | 0.2 | 0.26 | 1.4 |
| 28 | 11.1 | 21.8 | 124 | 104 | 149 | 700 | 590 | 149 | 0.28 | 0.35 | 2.3 | |
| 33 | 17.9 | 33.5 | 242 | 203 | 266 | 1370 | 1150 | 266 | 0.51 | 0.66 | 3.1 | |
| 42 | 27.3 | 50.5 | 415 | 350 | 480 | 2450 | 2050 | 480 | 0.85 | 1.2 | 4.8 | |
7基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。
- リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
例）普通の運転条件での、H24の許容荷重（kN）⇒ 7.8/2＝3.9 （約398kg）
静的安全係数(fsの下限)
| 使用条件 | fsの下限 |
|---|---|
| 普通の運転条件のとき | 1～2 |
| 円滑な走行性能を要求するとき | 2～4 |
| 振動・衝撃があるとき | 3～5 |
許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs
fs:静的安全係数 Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

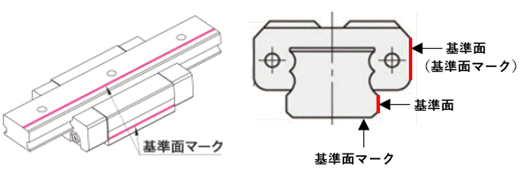

■基準面と取付方向
- 基準面はブロックとレールに基準面マーク（溝）が入っている面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
- 図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
- ワイドブロックはタップ穴またはキリ穴を指定できます。（図C）
図C
■使用上の注意
[ ! ]ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。[ ! ]互換軽予圧タイプはブロックとレールの組み換えが可能です。
[ ! ]基準面はブロックとレールに直線溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しております。
レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。
■その他
- 出荷時、リチウム系石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。 - グリースニップル：H24はストレート、H28，33，42は横向きタイプになります。
- グリースニップルはねじ込み式のため、位置を変更可能です。

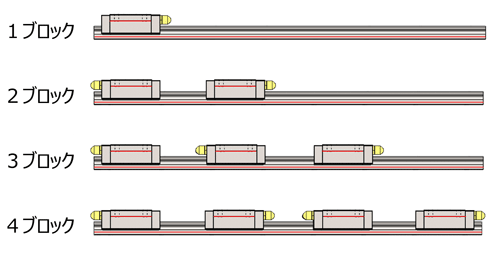

■標準のグリースニップル位置
- 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
■標準のグリースニップル位置
- 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
| 潤滑ユニットMXのメリット オイルを含浸した多孔質中子部品を内蔵しています。 長期間メンテナンスフリーを実現します。 メンテナンス費用を削減します。 設計上、給油出来ない箇所に最適です。 詳細は>>こちら。 |
■その他
- 寿命計算は>>こちら参照。
■標準のグリースニップル位置
- 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
追加工
| Code | 追加工 | 仕様 | 注意事項 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LLC RLC (￥800) | LLC：左端面切断 RLC：右端面切断  | ・レールの端面を切断します。 ・刻印側を手前（基準面を奥）として切断します。 （左のイメージの通り） ・切断するレールの長さは下表をご確認ください。
| !全長は切断した分短くなります。 例）SVRZ24-880-LLCのL寸は870mmになります。 !定寸タイプ(標準レール長さ）のみ適用可。 | |||||||||
| B3 B4 | B3：ブロック追加（計3個） B4：ブロック追加（計4個） 3ブロック仕様  4ブロック仕様 | ・ブロックを3個（4個）取り付けた状態で出荷いたします。 ・L寸（レール長さ）の最短長さ制限があります。 下表「B3・B4指定時選定最短レール長さ」を参照ください。 | !型式は1ブロックで指定ください。 （× SV2RZ24-880-B4） !価格は下表「ブロック追加価格」を参照ください。 |
| 種類 | H | B3:￥/1Code | B4:￥/1Code | ||||
| 標準 | ワイド切り穴 | ワイドタップ穴 | 標準 | ワイド切り穴 | ワイドタップ穴 | ||
| 中荷重 | 24 | 12,100 | 13,640 | 14,080 | 18,150 | 20,460 | 21,120 |
| 28 | 12,760 | 14,960 | 16,280 | 19,140 | 22,440 | 24,420 | |
| 33 | 13,200 | 16,060 | 16,940 | 19,800 | 24,090 | 25,410 | |
| 42 | 16,280 | 20,020 | 22,000 | 24,420 | 30,030 | 33,000 | |
| 重荷重 | 24 | 14,080 | 15,620 | 16,060 | 21,120 | 23,430 | 24,090 |
| 28 | 14,520 | 16,500 | 17,600 | 21,780 | 24,750 | 26,400 | |
| 33 | 15,180 | 17,600 | 17,820 | 22,770 | 26,400 | 26,730 | |
| 42 | 19,580 | 23,100 | 25,080 | 29,370 | 34,650 | 37,620 | |
| 種類 | H | B3（3ブロック） | B4（4ブロック） |
| 中荷重 | 24 | 280 | 340 |
| 28 | 340 | 400 | |
| 33 | 340 | 400 | |
| 42 | 360 | 440 | |
| 重荷重 | 24 | 340 | 400 |
| 28 | 400 | 460 | |
| 33 | 400 | 520 | |
| 42 | 440 | 520 |
関連部品 型式対応表
| ブロック 形状 | 高さ（H） | リニアガイドクランパー | レール取付穴 キャップ | |||
| ノブタイプ | クランプタイプ | |||||
| S45C相当 | SUS304 | S45C相当 | SUS304 | |||
 |  | |||||
| 標準 ワイド | 24 | SVCN24 | SSVCN24 | SVCK24 | SSVCK24 | PACK-SGLC3 |
| 28 | SVCN28 | SSVCN28 | SVCK28 | SSVCK28 | PACK-SGLC5 | |
| 33 | SVCN33 | SSVCN33 | SVCK33 | SSVCK33 | PACK-SGLC6 | |
| 42 | SVCN42 | - | SVCK42 | - | PACK-SGLC6 | |
| ブロック 形状 | 高さ（H） | リニアガイド用高さ調整ブロック ＜エコノミータイプ＞ | リニアガイド用高さ調整ブロック ＜高精度タイプ＞ | ||||||||||
| 一般構造用鋼 | アルミ合金 | S45C相当 | アルミ合金 | ||||||||||
| 基準側 | フリー側 | 基準側 | フリー側 | ||||||||||
| 定寸 | 指定寸 | 定寸 | 指定寸 | 定寸 | 指定寸 | 定寸 | 指定寸 | 定寸 | 指定寸 | 定寸 | 指定寸 | ||
 |  | | |||||||||||
| 標準 ワイド | 24 | LGBE24 | LGBEL24 | ALGBE24 | ALGBEL24 | BETA24 | BETAL24 | BETE24 | BETEL24 | ABETA24 | ABETAL24 | ABETE24 | ABETEL24 |
| 28 | LGBE28 | LGBEL28 | ALGBE28 | ALGBEL28 | BETA28 | BETAL28 | BETE28 | BETEL28 | ABETA28 | ABETAL28 | ABETE28 | ABETEL28 | |
| 33 | LGBE33 | LGBEL33 | ALGBE33 | ALGBEL33 | BETA33 | BETAL33 | BETE33 | BETEL33 | ABETA33 | ABETAL33 | ABETE33 | ABETEL33 | |
| 42 | - | - | - | - | BETA42 | - | BETE42 | - | ABETA42 | - | ABETE42 | - | |
その他関連部品一覧はこちら
関連リンク
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
リニアガイド総合情報へのご案内
型番リスト
| 型番 |
セット品/単品 |
ブロック形状 |
レール種類 |
ブロック数 |
レール幅 W1(mm) |
組付時高さ H(mm) |
レール長さ L(mm) |
リテーナ |
転動体 |
基本定格荷重 動定格(N) |
基本定格荷重 静定格(N) |
静的許容モーメント MA(N・m) |
静的許容モーメント MB(N・m) |
静的許容モーメント MC(N・m) |
呼び型番 |
ボール配列 |
ブロック取付穴ピッチ（幅方向）(mm) |
ブロック取付穴ピッチ（長さ方向）(mm) |
ブロック取付穴径 |
レール取付穴ピッチ(mm) |
レール取付穴径 |
L寸法タイプ |
潤滑ユニット（KL）有無 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
レール単品
|
-
|
標準レール
|
-
|
15
|
24
|
100 ～ 1480
|
-
|
-
|
4900
|
7800
|
21
|
18
|
39
|
15
|
-
|
0
|
0
|
-
|
60
|
3.5
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
20
|
28
|
160 ～ 1960
|
-
|
-
|
7250
|
11800
|
40
|
34
|
80
|
20
|
-
|
0
|
0
|
-
|
60
|
6
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
23
|
33
|
160 ～ 1960
|
-
|
-
|
12700
|
20800
|
96
|
81
|
164
|
25
|
-
|
0
|
0
|
-
|
60
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
28
|
42
|
200 ～ 1960
|
-
|
-
|
18700
|
29600
|
153
|
128
|
282
|
30
|
-
|
0
|
0
|
-
|
80
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
15
|
24
|
100 ～ 1480
|
-
|
-
|
4900
|
7800
|
21
|
18
|
39
|
15
|
-
|
0
|
0
|
-
|
60
|
3.5
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
20
|
28
|
160 ～ 1960
|
-
|
-
|
7250
|
11800
|
40
|
34
|
80
|
20
|
-
|
0
|
0
|
-
|
60
|
6
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
23
|
33
|
160 ～ 1960
|
-
|
-
|
12700
|
20800
|
96
|
81
|
164
|
25
|
-
|
0
|
0
|
-
|
60
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
28
|
42
|
200 ～ 1960
|
-
|
-
|
18700
|
29600
|
153
|
128
|
282
|
30
|
-
|
0
|
0
|
-
|
80
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
15
|
24
|
101 ～ 1479
|
-
|
-
|
4900
|
7800
|
21
|
18
|
39
|
15
|
-
|
0
|
0
|
-
|
60
|
3.5
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
20
|
28
|
161 ～ 1959
|
-
|
-
|
7250
|
11800
|
40
|
34
|
80
|
20
|
-
|
0
|
0
|
-
|
60
|
6
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
23
|
33
|
161 ～ 1959
|
-
|
-
|
12700
|
20800
|
96
|
81
|
164
|
25
|
-
|
0
|
0
|
-
|
60
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
28
|
42
|
201 ～ 1959
|
-
|
-
|
18700
|
29600
|
153
|
128
|
282
|
30
|
-
|
0
|
0
|
-
|
80
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
15
|
24
|
101 ～ 1479
|
-
|
-
|
4900
|
7800
|
21
|
18
|
39
|
15
|
-
|
0
|
0
|
-
|
60
|
3.5
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
20
|
28
|
161 ～ 1959
|
-
|
-
|
7250
|
11800
|
40
|
34
|
80
|
20
|
-
|
0
|
0
|
-
|
60
|
6
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
23
|
33
|
161 ～ 1959
|
-
|
-
|
12700
|
20800
|
96
|
81
|
164
|
25
|
-
|
0
|
0
|
-
|
60
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
レール単品
|
-
|
標準レール
|
-
|
28
|
42
|
201 ～ 1959
|
-
|
-
|
18700
|
29600
|
153
|
128
|
282
|
30
|
-
|
0
|
0
|
-
|
80
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
15
|
24
|
161 ～ 1479
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
60
|
3.5
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
20
|
28
|
221 ～ 1959
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
60
|
6
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
23
|
33
|
221 ～ 1959
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
60
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
28
|
42
|
281 ～ 1959
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
80
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
15
|
24
|
161 ～ 1479
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
60
|
3.5
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
20
|
28
|
221 ～ 1959
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
60
|
6
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
23
|
33
|
221 ～ 1959
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
60
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
28
|
42
|
281 ～ 1959
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
80
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
15
|
24
|
160 ～ 1480
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
60
|
3.5
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
20
|
28
|
220 ～ 1960
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
60
|
6
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
23
|
33
|
220 ～ 1960
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
60
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
28
|
42
|
280 ～ 1960
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
80
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
15
|
24
|
160 ～ 1480
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
60
|
3.5
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
20
|
28
|
220 ～ 1960
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
60
|
6
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
23
|
33
|
220 ～ 1960
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
60
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
2
|
28
|
42
|
280 ～ 1960
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
80
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
15
|
24
|
161 ～ 1479
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
41
|
-
|
M5
|
60
|
3.5
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
20
|
28
|
221 ～ 1959
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
49
|
-
|
M6
|
60
|
6
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
23
|
33
|
221 ～ 1959
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
60
|
-
|
M8
|
60
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
28
|
42
|
281 ～ 1959
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
72
|
-
|
M10
|
80
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
15
|
24
|
161 ～ 1479
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
41
|
-
|
M5
|
60
|
3.5
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
20
|
28
|
221 ～ 1959
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
49
|
-
|
M6
|
60
|
6
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
23
|
33
|
221 ～ 1959
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
60
|
-
|
M8
|
60
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
28
|
42
|
281 ～ 1959
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
72
|
-
|
M10
|
80
|
7
|
指定タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
15
|
24
|
160 ～ 1480
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
41
|
-
|
M5
|
60
|
3.5
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
20
|
28
|
220 ～ 1960
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
49
|
-
|
M6
|
60
|
6
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
23
|
33
|
220 ～ 1960
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
60
|
-
|
M8
|
60
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
28
|
42
|
280 ～ 1960
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
72
|
-
|
M10
|
80
|
7
|
定寸タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
15
|
24
|
160 ～ 1480
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
41
|
-
|
M5
|
60
|
3.5
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
20
|
28
|
220 ～ 1960
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
49
|
-
|
M6
|
60
|
6
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
23
|
33
|
220 ～ 1960
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
60
|
-
|
M8
|
60
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
セット品
|
[ワイド] ワイドブロックタップ穴
|
標準レール
|
2
|
28
|
42
|
280 ～ 1960
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
72
|
-
|
M10
|
80
|
7
|
定寸タイプ
|
有
| 10 | 1個 | -( -
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
24
|
-
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
0
|
0
|
-
|
無
| 10 | 1個 | 6,440円(
7,084円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
28
|
-
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
0
|
0
|
-
|
無
| 10 | 1個 | 6,710円(
7,381円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
33
|
-
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
0
|
0
|
-
|
無
| 10 | 1個 | 7,030円(
7,733円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
42
|
-
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
0
|
0
|
-
|
無
| 10 | 1個 | 8,640円(
9,504円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
24
|
-
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
0
|
0
|
-
|
有
| 10 | 1個 | 10,040円(
11,044円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
28
|
-
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
0
|
0
|
-
|
有
| 10 | 1個 | 10,310円(
11,341円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
33
|
-
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
0
|
0
|
-
|
有
| 10 | 1個 | 10,730円(
11,803円
) | 5日目 | |
ブロック単品
|
[標準] 標準ブロック
|
-
|
-
|
-
|
42
|
-
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
0
|
0
|
-
|
有
| 10 | 1個 | 12,740円(
14,014円
) | 5日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
1
|
15
|
24
|
101 ～ 1479
|
あり
|
ボール
|
4900
|
7800
|
21
|
18
|
39
|
15
|
中・重荷重タイプ 樹脂リテーナ付
|
26
|
-
|
M4
|
60
|
3.5
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
1
|
20
|
28
|
161 ～ 1959
|
あり
|
ボール
|
7250
|
11800
|
40
|
34
|
80
|
20
|
中・重荷重タイプ 樹脂リテーナ付
|
32
|
-
|
M5
|
60
|
6
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
1
|
23
|
33
|
161 ～ 1959
|
あり
|
ボール
|
12700
|
20800
|
96
|
81
|
164
|
25
|
中・重荷重タイプ 樹脂リテーナ付
|
35
|
-
|
M6
|
60
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 | |
セット品
|
[標準] 標準ブロック
|
標準レール
|
1
|
28
|
42
|
201 ～ 1959
|
あり
|
ボール
|
18700
|
29600
|
153
|
128
|
282
|
30
|
中・重荷重タイプ 樹脂リテーナ付
|
40
|
-
|
M8
|
80
|
7
|
指定タイプ
|
無
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
静音性の高い樹脂リテーナ付タイプ鋼球間に樹脂製のリテーナが入っており、ボール同士の相互接触がないため高速運転時の低騒音化が可能です。
また、樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
※樹脂リテーナ付以外のミスミリニアガイドはブロック及びレールの単品購入はできません。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| H | 定寸 L | ￥基準単価 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 中荷重 | 重荷重 | レール単品 | ||||||||||||||||||
| 1ブロック | 2ブロック | ブロック単品 | 1ブロック | 2ブロック | ブロック単品 | |||||||||||||||
| SVRZ | SVWZ | SVWTZ | SV2RZ | SV2WZ | SV2WTZ | SVRB | SVWB | SVWTB | SXRZ | SXWZ | SXWTZ | SX2RZ | SX2WZ | SX2WTZ | SXRB | SXWB | SXWTB | SRZL | ||
| 24 | 100 | 9,930 | 10,640 | 10,780 | − | − | − | 6,080 | 6,820 | 6,990 | 10,870 | 11,570 | 11,720 | − | − | − | 7,060 | 7,800 | 7,980 | 4,420 |
| 160 | 9,930 | 10,640 | 10,780 | 15,680 | 17,070 | 17,380 | 10,870 | 11,570 | 11,720 | 17,550 | 18,930 | 19,240 | 4,420 | |||||||
| 220 | 10,600 | 11,300 | 11,440 | 16,350 | 17,740 | 18,040 | 11,530 | 12,230 | 12,380 | 18,210 | 19,600 | 19,910 | 5,130 | |||||||
| 280 | 11,220 | 11,900 | 12,050 | 16,950 | 18,350 | 18,650 | 12,140 | 12,840 | 12,980 | 18,810 | 20,210 | 20,520 | 5,780 | |||||||
| 340 | 11,950 | 12,640 | 12,780 | 17,690 | 19,070 | 19,380 | 12,870 | 13,570 | 13,720 | 19,550 | 20,930 | 21,240 | 6,550 | |||||||
| 400 | 12,880 | 13,590 | 13,720 | 18,620 | 20,020 | 20,320 | 13,820 | 14,520 | 14,650 | 20,480 | 21,880 | 22,190 | 7,540 | |||||||
| 460 | 13,830 | 14,520 | 14,660 | 19,570 | 20,970 | 21,260 | 14,760 | 15,460 | 15,600 | 21,430 | 22,810 | 23,130 | 8,540 | |||||||
| 520 | 14,770 | 15,460 | 15,600 | 20,500 | 21,900 | 22,200 | 15,700 | 16,390 | 16,530 | 22,360 | 23,760 | 24,070 | 9,530 | |||||||
| 580 | 15,710 | 16,400 | 16,540 | 21,450 | 22,850 | 23,140 | 16,640 | 17,340 | 17,480 | 23,310 | 24,710 | 25,010 | 10,530 | |||||||
| 640 | 16,640 | 17,350 | 17,490 | 22,390 | 23,780 | 24,080 | 17,580 | 18,270 | 18,410 | 24,240 | 25,640 | 25,950 | 11,520 | |||||||
| 700 | 17,590 | 18,290 | 18,430 | 23,330 | 24,730 | 25,030 | 18,510 | 19,220 | 19,360 | 25,190 | 26,590 | 26,900 | 12,520 | |||||||
| 760 | 18,540 | 19,230 | 19,370 | 24,270 | 25,660 | 25,960 | 19,460 | 20,160 | 20,310 | 26,140 | 27,520 | 27,830 | 13,510 | |||||||
| 820 | 19,470 | 20,170 | 20,310 | 25,210 | 26,610 | 26,910 | 20,410 | 21,100 | 21,240 | 27,070 | 28,470 | 28,780 | 14,510 | |||||||
| 880 | 20,420 | 21,120 | 21,250 | 26,160 | 27,560 | 27,850 | 21,350 | 22,040 | 22,190 | 28,020 | 29,400 | 29,720 | 15,500 | |||||||
| 940 | 21,360 | 22,060 | 22,190 | 27,090 | 28,490 | 28,790 | 22,290 | 22,990 | 23,120 | 28,950 | 30,350 | 30,660 | 16,500 | |||||||
| 1000 | 22,300 | 23,000 | 23,130 | 28,040 | 29,440 | 29,730 | 23,230 | 23,940 | 24,070 | 29,900 | 31,280 | 31,600 | 17,490 | |||||||
| 1060 | 23,240 | 23,940 | 24,070 | 28,970 | 30,370 | 30,670 | 24,180 | 24,870 | 25,000 | 30,830 | 32,230 | 32,540 | 18,490 | |||||||
| 1120 | 24,180 | 24,870 | 25,010 | 29,920 | 31,320 | 31,610 | 25,110 | 25,810 | 25,950 | 31,780 | 33,180 | 33,480 | 19,480 | |||||||
| 1180 | 25,120 | 25,820 | 25,960 | 30,860 | 32,250 | 32,560 | 26,050 | 26,750 | 26,900 | 32,730 | 34,110 | 34,420 | 20,480 | |||||||
| 1240 | 26,060 | 26,760 | 26,900 | 31,800 | 33,200 | 33,500 | 26,990 | 27,690 | 27,830 | 33,660 | 35,060 | 35,370 | 21,470 | |||||||
| 1300 | 27,010 | 27,710 | 27,840 | 32,750 | 34,130 | 34,440 | 27,930 | 28,630 | 28,780 | 34,610 | 35,990 | 36,300 | 22,460 | |||||||
| 1360 | 27,950 | 28,640 | 28,780 | 33,680 | 35,080 | 35,380 | 28,880 | 29,580 | 29,710 | 35,540 | 36,940 | 37,250 | 23,460 | |||||||
| 1420 | 28,890 | 29,590 | 29,720 | 34,630 | 36,010 | 36,320 | 29,820 | 30,510 | 30,660 | 36,490 | 37,870 | 38,180 | 24,450 | |||||||
| 1480 | 29,830 | 30,540 | 30,660 | 35,560 | 36,960 | 37,260 | 30,770 | 31,460 | 31,590 | 37,420 | 38,820 | 39,130 | 25,450 | |||||||
| 28 | 160 | 11,090 | 12,190 | 12,740 | − | − | − | 6,330 | 7,490 | 8,100 | 11,960 | 12,950 | 13,380 | − | − | − | 7,250 | 8,290 | 8,780 | 5,380 |
| 220 | 11,090 | 12,190 | 12,740 | 17,050 | 19,260 | 20,380 | 11,960 | 12,950 | 13,380 | 18,800 | 20,770 | 21,670 | 5,380 | |||||||
| 280 | 11,960 | 13,060 | 13,610 | 17,920 | 20,130 | 21,250 | 12,830 | 13,820 | 14,250 | 19,670 | 21,640 | 22,540 | 6,300 | |||||||
| 340 | 13,050 | 14,150 | 14,700 | 19,020 | 21,230 | 22,350 | 13,920 | 14,910 | 15,350 | 20,760 | 22,740 | 23,640 | 7,460 | |||||||
| 400 | 14,150 | 15,250 | 15,800 | 20,110 | 22,320 | 23,440 | 15,020 | 16,010 | 16,430 | 21,860 | 23,830 | 24,730 | 8,610 | |||||||
| 460 | 15,240 | 16,340 | 16,890 | 21,210 | 23,420 | 24,540 | 16,100 | 17,090 | 17,530 | 22,950 | 24,930 | 25,830 | 9,780 | |||||||
| 520 | 16,320 | 17,440 | 17,990 | 22,300 | 24,510 | 25,630 | 17,200 | 18,190 | 18,620 | 24,050 | 26,020 | 26,920 | 10,930 | |||||||
| 580 | 17,420 | 18,520 | 19,070 | 23,400 | 25,610 | 26,730 | 18,290 | 19,280 | 19,720 | 25,140 | 27,120 | 28,020 | 12,090 | |||||||
| 640 | 18,510 | 19,620 | 20,170 | 24,490 | 26,700 | 27,820 | 19,390 | 20,380 | 20,810 | 26,240 | 28,200 | 29,110 | 13,260 | |||||||
| 700 | 19,610 | 20,720 | 21,260 | 25,590 | 27,800 | 28,920 | 20,490 | 21,470 | 21,910 | 27,320 | 29,300 | 30,210 | 14,400 | |||||||
| 760 | 20,700 | 21,810 | 22,360 | 26,680 | 28,890 | 30,010 | 21,580 | 22,560 | 23,000 | 28,420 | 30,390 | 31,300 | 15,570 | |||||||
| 820 | 21,810 | 22,910 | 23,450 | 27,780 | 29,990 | 31,110 | 22,680 | 23,670 | 24,100 | 29,510 | 31,490 | 32,400 | 16,720 | |||||||
| 880 | 22,900 | 24,000 | 24,550 | 28,860 | 31,080 | 32,200 | 23,770 | 24,760 | 25,190 | 30,610 | 32,580 | 33,480 | 17,890 | |||||||
| 940 | 23,990 | 25,100 | 25,640 | 29,960 | 32,180 | 33,300 | 24,870 | 25,860 | 26,290 | 31,700 | 33,680 | 34,580 | 19,040 | |||||||
| 1000 | 25,090 | 26,190 | 26,740 | 31,050 | 33,260 | 34,390 | 25,960 | 26,950 | 27,380 | 32,800 | 34,770 | 35,670 | 20,200 | |||||||
| 1060 | 26,180 | 27,290 | 27,830 | 32,150 | 34,360 | 35,490 | 27,050 | 28,050 | 28,480 | 33,890 | 35,870 | 36,770 | 21,350 | |||||||
| 1120 | 27,280 | 28,380 | 28,930 | 33,240 | 35,450 | 36,580 | 28,150 | 29,140 | 29,570 | 34,990 | 36,960 | 37,860 | 22,510 | |||||||
| 1180 | 28,370 | 29,480 | 30,030 | 34,340 | 36,550 | 37,680 | 29,250 | 30,230 | 30,670 | 36,080 | 38,060 | 38,960 | 23,670 | |||||||
| 1240 | 29,480 | 30,580 | 31,120 | 35,430 | 37,640 | 38,760 | 30,350 | 31,330 | 31,760 | 37,180 | 39,160 | 40,050 | 24,830 | |||||||
| 1300 | 30,570 | 31,670 | 32,220 | 36,530 | 38,740 | 39,860 | 31,440 | 32,430 | 32,860 | 38,280 | 40,250 | 41,150 | 25,990 | |||||||
| 1360 | 31,660 | 32,770 | 33,310 | 37,620 | 39,830 | 40,950 | 32,540 | 33,530 | 33,950 | 39,370 | 41,350 | 42,240 | 27,140 | |||||||
| 1420 | 32,760 | 33,860 | 34,410 | 38,720 | 40,930 | 42,050 | 33,630 | 34,620 | 35,050 | 40,470 | 42,440 | 43,340 | 28,290 | |||||||
| 1480 | 33,850 | 34,960 | 35,500 | 39,820 | 42,020 | 43,140 | 34,720 | 35,720 | 36,140 | 41,560 | 43,540 | 44,430 | 29,460 | |||||||
| 1540 | 34,950 | 36,050 | 36,600 | 40,910 | 43,120 | 44,240 | 35,820 | 36,810 | 37,240 | 42,660 | 44,630 | 45,530 | 30,610 | |||||||
| 1600 | 36,040 | 37,150 | 37,690 | 42,010 | 44,210 | 45,330 | 36,910 | 37,900 | 38,320 | 43,750 | 45,730 | 46,620 | 31,780 | |||||||
| 1660 | 37,140 | 38,240 | 38,790 | 43,100 | 45,310 | 46,430 | 38,020 | 39,000 | 39,420 | 44,850 | 46,820 | 47,720 | 32,920 | |||||||
| 1720 | 38,230 | 39,340 | 39,880 | 44,200 | 46,400 | 47,520 | 39,110 | 40,080 | 40,510 | 45,940 | 47,920 | 48,810 | 34,090 | |||||||
| 1780 | 39,330 | 40,440 | 40,980 | 45,290 | 47,500 | 48,620 | 40,210 | 41,180 | 41,610 | 47,040 | 49,010 | 49,910 | 35,240 | |||||||
| 1840 | 40,430 | 41,530 | 42,060 | 46,390 | 48,590 | 49,720 | 41,290 | 42,280 | 42,700 | 48,130 | 50,110 | 51,000 | 36,400 | |||||||
| 1900 | 41,510 | 42,630 | 43,160 | 47,480 | 49,690 | 50,810 | 42,380 | 43,380 | 43,800 | 49,230 | 51,190 | 52,100 | 37,570 | |||||||
| 1960 | 42,610 | 43,710 | 44,250 | 48,580 | 50,780 | 51,910 | 43,480 | 44,470 | 44,890 | 50,310 | 52,290 | 53,190 | 38,710 | |||||||
| 33 | 160 | 12,340 | 13,670 | 14,060 | − | − | − | 6,630 | 8,040 | 8,470 | 13,280 | 14,430 | 14,940 | − | − | − | 7,610 | 8,840 | 8,870 | 6,410 |
| 220 | 12,340 | 13,670 | 14,060 | 18,600 | 21,270 | 22,060 | 13,280 | 14,430 | 14,940 | 20,460 | 22,790 | 23,800 | 6,410 | |||||||
| 280 | 13,130 | 14,470 | 14,850 | 19,390 | 22,070 | 22,850 | 14,060 | 15,220 | 15,720 | 21,250 | 23,570 | 24,600 | 7,240 | |||||||
| 340 | 13,860 | 15,190 | 15,580 | 20,120 | 22,790 | 23,570 | 14,780 | 15,950 | 16,450 | 21,980 | 24,300 | 25,320 | 8,010 | |||||||
| 400 | 15,050 | 16,390 | 16,750 | 21,310 | 23,980 | 24,760 | 15,970 | 17,140 | 17,630 | 23,170 | 25,490 | 26,510 | 9,270 | |||||||
| 460 | 16,240 | 17,580 | 17,940 | 22,500 | 25,170 | 25,950 | 17,160 | 18,330 | 18,820 | 24,350 | 26,680 | 27,700 | 10,530 | |||||||
| 520 | 17,410 | 18,760 | 19,130 | 23,680 | 26,360 | 27,140 | 18,350 | 19,500 | 20,010 | 25,540 | 27,860 | 28,890 | 11,780 | |||||||
| 580 | 18,600 | 19,940 | 20,320 | 24,870 | 27,540 | 28,310 | 19,540 | 20,690 | 21,200 | 26,730 | 29,050 | 30,070 | 13,020 | |||||||
| 640 | 19,790 | 21,130 | 21,510 | 26,050 | 28,720 | 29,500 | 20,720 | 21,880 | 22,390 | 27,920 | 30,240 | 31,250 | 14,290 | |||||||
| 700 | 20,980 | 22,310 | 22,690 | 27,240 | 29,910 | 30,690 | 21,910 | 23,070 | 23,560 | 29,100 | 31,430 | 32,440 | 15,540 | |||||||
| 760 | 22,170 | 23,500 | 23,880 | 28,420 | 31,100 | 31,880 | 23,100 | 24,260 | 24,750 | 30,280 | 32,620 | 33,630 | 16,800 | |||||||
| 820 | 23,350 | 24,680 | 25,070 | 29,610 | 32,290 | 33,070 | 24,290 | 25,440 | 25,940 | 31,470 | 33,790 | 34,820 | 18,050 | |||||||
| 880 | 24,540 | 25,870 | 26,260 | 30,800 | 33,470 | 34,250 | 25,480 | 26,630 | 27,130 | 32,660 | 34,980 | 36,000 | 19,320 | |||||||
| 940 | 25,730 | 27,060 | 27,430 | 31,990 | 34,660 | 35,440 | 26,660 | 27,820 | 28,310 | 33,850 | 36,170 | 37,190 | 20,570 | |||||||
| 1000 | 26,920 | 28,250 | 28,620 | 33,180 | 35,850 | 36,630 | 27,850 | 29,010 | 29,500 | 35,040 | 37,360 | 38,380 | 21,810 | |||||||
| 1060 | 28,110 | 29,440 | 29,810 | 34,360 | 37,040 | 37,820 | 29,040 | 30,200 | 30,690 | 36,220 | 38,540 | 39,570 | 23,070 | |||||||
| 1120 | 29,290 | 30,620 | 31,000 | 35,540 | 38,210 | 39,000 | 30,230 | 31,380 | 31,880 | 37,410 | 39,730 | 40,760 | 24,320 | |||||||
| 1180 | 30,480 | 31,810 | 32,190 | 36,730 | 39,400 | 40,180 | 31,420 | 32,570 | 33,070 | 38,600 | 40,920 | 41,930 | 25,590 | |||||||
| 1240 | 31,660 | 33,000 | 33,370 | 37,920 | 40,590 | 41,370 | 32,590 | 33,760 | 34,240 | 39,780 | 42,100 | 43,120 | 26,840 | |||||||
| 1300 | 32,850 | 34,190 | 34,560 | 39,110 | 41,780 | 42,560 | 33,780 | 34,950 | 35,430 | 40,960 | 43,290 | 44,310 | 28,090 | |||||||
| 1360 | 34,030 | 35,380 | 35,750 | 40,290 | 42,970 | 43,750 | 34,970 | 36,140 | 36,620 | 42,150 | 44,470 | 45,500 | 29,350 | |||||||
| 1420 | 35,220 | 36,560 | 36,930 | 41,480 | 44,150 | 44,940 | 36,160 | 37,320 | 37,810 | 43,340 | 45,660 | 46,680 | 30,600 | |||||||
| 1480 | 36,410 | 37,750 | 38,120 | 42,670 | 45,340 | 46,120 | 37,350 | 38,510 | 39,000 | 44,530 | 46,850 | 47,870 | 31,860 | |||||||
| 1540 | 37,600 | 38,940 | 39,300 | 43,860 | 46,530 | 47,300 | 38,520 | 39,700 | 40,180 | 45,720 | 48,040 | 49,060 | 33,110 | |||||||
| 1600 | 38,790 | 40,130 | 40,490 | 45,050 | 47,720 | 48,490 | 39,710 | 40,890 | 41,370 | 46,900 | 49,230 | 50,250 | 34,360 | |||||||
| 1660 | 39,970 | 41,320 | 41,680 | 46,220 | 48,900 | 49,680 | 40,900 | 42,080 | 42,560 | 48,090 | 50,410 | 51,440 | 35,630 | |||||||
| 1720 | 41,160 | 42,500 | 42,870 | 47,410 | 50,080 | 50,860 | 42,090 | 43,250 | 43,740 | 49,270 | 51,590 | 52,610 | 36,880 | |||||||
| 1780 | 42,350 | 43,690 | 44,060 | 48,600 | 51,270 | 52,050 | 43,270 | 44,440 | 44,920 | 50,460 | 52,790 | 53,800 | 38,140 | |||||||
| 1840 | 43,540 | 44,880 | 45,240 | 49,790 | 52,460 | 53,240 | 44,460 | 45,630 | 46,110 | 51,650 | 53,970 | 54,990 | 39,390 | |||||||
| 1900 | 44,730 | 46,060 | 46,420 | 50,970 | 53,650 | 54,430 | 45,650 | 46,820 | 47,300 | 52,830 | 55,150 | 56,180 | 40,630 | |||||||
| 1960 | 45,910 | 47,250 | 47,610 | 52,160 | 54,840 | 55,620 | 46,840 | 48,000 | 48,490 | 54,020 | 56,340 | 57,370 | 41,900 | |||||||
| 42 | 200 | 14,380 | 16,130 | 17,060 | − | − | − | 8,150 | 10,010 | 11,000 | 15,950 | 17,530 | 18,520 | − | − | − | 9,820 | 11,500 | 12,550 | 7,060 |
| 280 | 14,380 | 16,130 | 17,060 | 22,090 | 25,590 | 27,460 | 15,950 | 17,530 | 18,520 | 25,230 | 28,390 | 30,380 | 7,060 | |||||||
| 360 | 15,110 | 16,860 | 17,800 | 22,830 | 26,320 | 28,190 | 16,690 | 18,270 | 19,260 | 25,970 | 29,130 | 31,120 | 7,900 | |||||||
| 440 | 16,730 | 18,480 | 19,420 | 24,440 | 27,940 | 29,810 | 18,300 | 19,890 | 20,880 | 27,590 | 30,750 | 32,730 | 9,600 | |||||||
| 520 | 18,350 | 20,100 | 21,030 | 26,060 | 29,560 | 31,430 | 19,920 | 21,490 | 22,500 | 29,210 | 32,360 | 34,340 | 11,320 | |||||||
| 600 | 19,970 | 21,710 | 22,650 | 27,670 | 31,170 | 33,040 | 21,540 | 23,110 | 24,110 | 30,820 | 33,980 | 35,960 | 13,020 | |||||||
| 680 | 21,580 | 23,330 | 24,270 | 29,280 | 32,790 | 34,660 | 23,160 | 24,730 | 25,730 | 32,440 | 35,600 | 37,580 | 14,740 | |||||||
| 760 | 23,200 | 24,950 | 25,880 | 30,900 | 34,410 | 36,280 | 24,770 | 26,350 | 27,340 | 34,060 | 37,210 | 39,190 | 16,450 | |||||||
| 840 | 24,810 | 26,570 | 27,500 | 32,520 | 36,030 | 37,900 | 26,390 | 27,960 | 28,950 | 35,670 | 38,830 | 40,810 | 18,160 | |||||||
| 920 | 26,420 | 28,180 | 29,120 | 34,130 | 37,640 | 39,500 | 28,010 | 29,580 | 30,570 | 37,290 | 40,440 | 42,430 | 19,870 | |||||||
| 1000 | 28,040 | 29,800 | 30,720 | 35,750 | 39,260 | 41,120 | 29,620 | 31,200 | 32,190 | 38,910 | 42,050 | 44,040 | 21,580 | |||||||
| 1080 | 29,660 | 31,410 | 32,340 | 37,370 | 40,870 | 42,740 | 31,240 | 32,810 | 33,800 | 40,520 | 43,670 | 45,660 | 23,300 | |||||||
| 1160 | 31,270 | 33,020 | 33,960 | 38,980 | 42,480 | 44,350 | 32,850 | 34,430 | 35,420 | 42,130 | 45,290 | 47,280 | 25,000 | |||||||
| 1240 | 32,890 | 34,640 | 35,570 | 40,600 | 44,100 | 45,970 | 34,460 | 36,050 | 37,040 | 43,750 | 46,900 | 48,900 | 26,720 | |||||||
| 1320 | 34,510 | 36,260 | 37,190 | 42,220 | 45,720 | 47,590 | 36,080 | 37,660 | 38,650 | 45,360 | 48,520 | 50,500 | 28,420 | |||||||
| 1400 | 36,120 | 37,870 | 38,810 | 43,840 | 47,330 | 49,200 | 37,700 | 39,270 | 40,270 | 46,980 | 50,140 | 52,120 | 30,140 | |||||||
| 1480 | 37,740 | 39,490 | 40,430 | 45,440 | 48,950 | 50,820 | 39,310 | 40,890 | 41,890 | 48,600 | 51,760 | 53,740 | 31,850 | |||||||
| 1560 | 39,360 | 41,110 | 42,040 | 47,060 | 50,570 | 52,440 | 40,930 | 42,500 | 43,510 | 50,220 | 53,370 | 55,350 | 33,560 | |||||||
| 1640 | 40,980 | 42,720 | 43,660 | 48,680 | 52,180 | 54,050 | 42,550 | 44,120 | 45,110 | 51,830 | 54,990 | 56,970 | 35,270 | |||||||
| 1720 | 42,580 | 44,340 | 45,280 | 50,290 | 53,800 | 55,670 | 44,170 | 45,740 | 46,730 | 53,450 | 56,610 | 58,590 | 36,980 | |||||||
| 1800 | 44,200 | 45,960 | 46,890 | 51,910 | 55,420 | 57,290 | 45,780 | 47,360 | 48,350 | 55,070 | 58,210 | 60,200 | 38,700 | |||||||
| 1880 | 45,820 | 47,580 | 48,510 | 53,530 | 57,040 | 58,890 | 47,400 | 48,970 | 49,960 | 56,680 | 59,830 | 61,820 | 40,400 | |||||||
| 1960 | 47,430 | 49,180 | 50,120 | 55,140 | 58,640 | 60,510 | 49,020 | 50,590 | 51,580 | 58,300 | 61,450 | 63,440 | 42,120 | |||||||
■L寸指定（1mm単位）タイプ追加価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| H | ￥基準単価 | ||||||
| 1ブロック | 2ブロック | レ−ル単品 | |||||
| SVRLZ SXRLZ | SVWLZ SXWLZ | SVWTLZ SXWTLZ | SV2RLZ SX2RLZ | SV2WLZ SX2WLZ | SV2WTLZ SX2WTLZ | SRZLF | |
| 24 | 600 | 600 | 600 | 600 | 600 | 600 | 650 |
| 28 | 700 | 700 | 700 | 700 | 700 | 700 | 750 |
| 33 | 800 | 800 | 800 | 800 | 800 | 800 | 850 |
| 42 | 900 | 900 | 900 | 900 | 900 | 900 | 950 |
指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
（例）SVRLZ24−246のとき SVRZ24−280（定寸タイプ） 11,220＋600＝11,820円
■KL（潤滑ユニット）基準単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| H | ￥基準単価 | |
| 1ブロック | 2ブロック | |
| 24 | 3,600 | 7,200 |
| 28 | 3,600 | 7,200 |
| 33 | 3,700 | 7,400 |
KL基準単価を加算した価格となります。
（例）SVRZ－KL28－1000のとき25,090＋3,600＝28,690円
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜9 | 10〜19 | 20 | 21〜 |
| 値引率 | 基準単価 | 基準単価 | 5％ | 12％ | 12％ |
| 出荷日 | 通常 | ＋5日 | お見積り | ||
納期
| 3 | 日目出荷 |
●KL・ブロック・レール単品
| 5 | 日目出荷 |
| 大 口 出荷日 | +5 | 日目出荷 | 数量 5～20 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 天地逆でも使用可能でしょうか？
-
A基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
- Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
-
A走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
- Q 取付の平面度はどのくらいでしょうか？
-
A基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
- Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
-
A通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
- Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
-
A以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
- Q 許容荷重はどのように計算されているでしょうか？
-
A計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
- Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
-
Aブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
- Q ブロックに付いているグリースニップルの取り付け位置は変更できるでしょうか？
-
Aグリースニップルはねじ込み式のため、位置を変えて使用することができます。グリースニップルのねじサイズは、商品ページ「外形図・規格表」タブ内の規格表をご参照ください。
- Q 複数ブロックを取り付ける場合のグリースニップル位置はどうなっているでしょうか？
-
A「外形図・規格表」タブ内の"追加工"にイメージ図を掲載しておりますので、そちらをご確認ください。
- Q この製品に使えるリニアガイドクランパーはあるでしょうか？
-
A申し訳ありませんが、C-VALUE品に使用可能なクランパーは取り扱いがありません。
リニアガイドカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
