極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付

極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付
  • 極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付
  • 数量スライド割引
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(9件)
通常価格(税別)
 -
税込価格
 -

静音性の高い樹脂リテーナ付タイプ鋼球間に樹脂製のリテーナが入っており、ボール同...

詳細情報を確認する

  • 精度規格：
    並級
  • 予圧種類：
    互換軽予圧
  • 材質：
    炭素鋼
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SCM415|ブロック：SCM415

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

スタンプ押し機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定132件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

種類材質
（硬度）		ブロック種類レール長
タイプ
1		タイプA
2		ブロック単品レール単品KL（潤滑ユニット）
有無		高さ（H）
B
1ブロック2ブロック
極重荷重炭素鋼
（58HRC～）		標準ブロック定寸SHRZSH2RZSHRBSHZL無記入：無
-KL： 有		30
36
42
指定寸SHRLZSH2RLZSHZLF
ワイドブロック
キリ穴		定寸SHWZSH2WZSHWBSHZL
指定寸SHWLZSH2WLZSHZLF
ワイドブロック
タップ穴		定寸SHWTZSH2WTZSHWPBSHZL
指定寸SHWTLZSH2WTLZSHZLF
超極重荷重標準ブロック定寸SERZSE2RZSERBSHZL
指定寸SERLZSE2RLZSHZLF
ワイドブロック
キリ穴		定寸SEWZSE2WZSEWBSHZL
指定寸SEWLZSE2WLZSHZLF
ワイドブロック
タップ穴		定寸SEWTZSE2WTZSEWTBSHZL
指定寸SEWTLZSE2WTLZSHZLF

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

　　　5ブロック以上をご希望の方はこちら をご参考ください。

[ ! ]耐熱温度は0〜50℃になります。
[ ! ]鋼球間に樹脂製のリテーナが入っており、ボール同士の相互接触がないため高速運転時の低騒音化が可能です。
[ ! ]樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
[ ! ]樹脂リテーナ付以外のミスミリニアガイドはブロック及びレールの単品購入はできません。

型式構成

セット品
タイプ

高さH

-レール長さL-
追加工

A

B





SVRZ

30

-
940


（SERZ30-940）
SVRLZ

30

-
962
-
LLC
（SERLZ30-962-LLC）
SVRLZ-KL

30

-
984
-
B4
（SERLZ-KL30-984-B4）

ブロック単品
タイプ

高さH


SERB

30

（SERB30）
SEWTB

36

（SEWTB36）

レール単品
タイプ

高さH

-レール長さL
SHZL

30

-
940
（SHZL30-940）
SHZLF

36

-
968
（SHZLF36-968）



外形図

 ■KL(潤滑ユニット)付ブロック寸法図

標準ブロックワイドブロック
[！] Ｌ寸指定タイプのG寸法は下表と異なります。詳細はこちら
[！] 樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
■H・W2寸法精度
種類規格精度組付け高さ（H）精度（μm）
上級
中荷重・重荷重
リニアガイド		樹脂リテーナ付
互換軽予圧		高さHの寸法許容差24～42
±20
高さHのペア相互差
15
幅W2の寸法許容差
±30
幅W2のペア相互差
25
[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。
■その他記号の寸法公差
寸法区分公差
（mm）
を超え以下
0.5
3
±0.1
3
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
400
1000
±0.8
1000
2000
±1.2
JIS B 0405-1991 等級m(中級)に準拠

規格表

種類ブロック
タイプ		KLの
有無		HLブロック寸法レール寸法
WL1BCS×ℓ3L2KTグリースニップルH1W1W2ザグリ穴FG
4
標準KL付タップ穴キリ穴取付穴ET1d1×d2×h
極重荷重標準
ブロック		無記入：無
-KL： 有		30220～19604469.880.43236M5×6―502512M6×P0.751151820126×9.5×8.56020
36220～1960487990.63535M6×6―582912M6×P0.75116222312.57×11×96020
42280～19606085.697.64040M8×8―593314M6×P0.751172628169×14×128020
ワイド
ブロック		30220～19606369.880.45340M6
(貫通)		Φ6
(貫通)		502510M6×P0.75115182021.56×9.5×8.56020
36220～1960707990.65745M8
(貫通)		Φ7
(貫通)		582911M6×P0.75116222323.57×11×96020
42280～19609098.6110.67252M10
(貫通)		Φ9
(貫通)		723311M6×P0.751172628319×14×128020
超極重荷重標準
ブロック		30220～19604491.8102.43250M5×6―722512M6×P0.751151820126×9.5×8.56020
36220～196048107118.63550M6×6―862912M6×P0.75116222312.57×11×96020
42280～196060124.6136.64060M8×8―983314M6×P0.751172628169×14×128020
ワイド
ブロック		30220～19606391.8102.45340M6
(貫通)		Φ6
(貫通)		722510M6×P0.75115182021.56×9.5×8.56020
36220～196070107118.65745M8
(貫通)		Φ7
(貫通)		862911M6×P0.75116222323.57×11×96020
42280～196090124.6136.67252M10
(貫通)		Φ9
(貫通)		983311M6×P0.751172628319×14×128020

3ワイドブロックはタップ穴またはキリ穴の選択式で、貫通穴になります。

4L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!グリースニップルはねじ込み式のため、位置を変更可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )		レール長さ
( L )		1mm指定
追加価格
5
セット品レール
単品
3022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥700￥750
3622028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥800￥850
422803604405206006807608409201000108011601240132014001480156016401720180018801960        ￥900￥950

5指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SHRLZ30-243のとき　SHRZ30-280の価格 （15,950） + 700 = 16,650円

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972
種類高さ（H）基本定格荷重6静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着ブロックガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m		標準
kg		ワイド
kg
極重荷重3016.329.616714119910508751990.330.452.6
3622.437.5246207295154012902950.460.633.6
4231
（35.5）		51.5
（63.0）		356
（540）		305
（450）		490
（600）		2270
（3150）		1910
（2630）		490
（600）		0.691.25.2
超極重荷重3021.644.5360305298199016702980.480.652.6
3632.062.5615515490330027804900.690.933.6
4246.091.51060885870560047008701.161.65.2

6基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

!鋼球間に樹脂製のリテーナが入っており、ボール同士の相互接触がないため高速運転時の低騒音化が可能です。

!( )内の数値は、ワイドブロック（キリ穴、タップ穴）タイプに適用されます。

!樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。

!( )内の数値は、ワイドブロック（キリ穴、タップ穴）タイプに適用されます。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H30の許容荷重（kN）⇒ 29.6/2＝14.8 （約1510kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

取付、取扱いについて

■基準面と取付方向

  • 基準面はブロックとレールに基準面マーク（溝）が入っている面です（図Ａ）。
  • 必ず基準面同士を合わせてご使用ください。図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
  • ワイドブロックはタップ穴またはキリ穴を指定できます。（図C）
図A
図B

図C

ワイドブロック　タップ穴
ワイドブロック　キリ穴

■使用上の注意

[ ! ]ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]互換軽予圧タイプはブロックとレールの組み換えが可能です。
[ ! ]基準面はブロックとレールに直線溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しております。
レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。

■その他

  • 出荷時、リチウム系石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
    異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。
  • グリースニップル：H24はストレート、H28，33，42は横向きタイプになります。
  • グリースニップルはねじ込み式のため、位置を変更可能です。

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

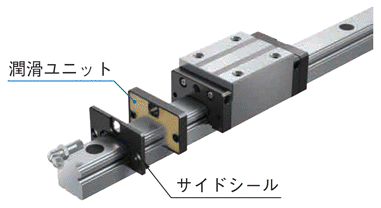

■潤滑ユニット
●潤滑ユニットKLのメリット
長期間メンテナンスフリーを実現します。
メンテナンス費用を削減します。
設計上、給油出来ない箇所に最適です。
詳細は>>こちら。

■その他

追加工

Code追加工仕様注意事項
LLC
RLC
(\800)		LLC：左端面切断
RLC：右端面切断
・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
 （左のイメージの通り）
・切断するレールの長さは下表をご確認ください。
H寸切断LN
301010
36
42
!全長は切断した分短くなります。
例）SHRZ30-880-LLCのL寸は870mmになります。
!定寸タイプ(標準レール長さ）のみ適用可。
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× SH2RZ30-880-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
種類HB3:￥/1CodeB4:￥/1Code
標準ワイドキリ穴ワイドタップ穴標準ワイドキリ穴ワイドタップ穴
極重荷重
SH□		3016,94017,60017,82025,41026,40026,730
3621,78022,88023,76032,67034,32035,640
4225,74027,28027,28038,61040,92040,920
超極重荷重
SE□		3020,02020,68021,12030,03031,02031,680
3625,30027,06027,50037,95040,59041,250
4229,92032,12032,56044,88048,18048,840
■B3・B4指定時選定最短レール長さ
種類HB3（3ブロック）B4（4ブロック）
極重荷重
SH□		30340400
36400460
42400520
超極重荷重
SE□		30400460
36460520
42460600

関連部品 型式対応表

ブロック
形状		高さ(H)リニアガイドクランパーレール取付穴
キャップ		リニアガイド用高さ調整ブロック
＜エコノミータイプ＞		リニアガイド用高さ調整ブロック
＜高精度タイプ＞
ノブ
タイプ		クランプ
タイプ		一般構造用鋼アルミ合金S45C相当アルミ合金
フリー側基準側フリー側基準側フリー側
標準

ワイド		30SVCN30SVCK30PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
36SVCN36SVCK36PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
42―――――――――
!ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら

関連リンク

　
カタログ規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

リニアガイド総合情報へのご案内

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
セット品/単品
ブロック形状
レール種類
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
レール長さ L(mm)
リテーナ
転動体
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ボール配列
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴ピッチ（長さ方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
L寸法タイプ
潤滑ユニット（KL）有無
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
セット品
[標準] 標準ブロック
標準レール
2
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
2
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
23
36
220 ～ 1900
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
2
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
定寸タイプ
有
10

1個

-( - )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
30
-
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
0
0
-
無
10

1個

10,590円( 11,649円 )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
36
-
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
0
0
-
無
10

1個

13,410円( 14,751円 )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
42
-
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
0
0
-
無
10

1個

15,850円( 17,435円 )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
30
-
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
0
0
-
有
10

1個

14,190円( 15,609円 )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
36
-
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
0
0
-
有
10

1個

17,110円( 18,821円 )

5日目

ブロック単品
[標準] 標準ブロック
-
-
-
42
-
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
0
0
-
有
10

1個

19,950円( 21,945円 )

5日目

セット品
[標準] 標準ブロック
標準レール
1
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
指定タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
1
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
1
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
指定タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
1
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[標準] 標準ブロック
標準レール
1
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
32
50
M5
60
6
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
1
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
35
50
M6
60
7
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
1
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
40
60
M8
80
9
定寸タイプ
有
10

1個

-( - )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
30
-
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
0
0
-
無
10

1個

11,170円( 12,287円 )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
36
-
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
0
0
-
無
10

1個

14,580円( 16,038円 )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
42
-
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
0
0
-
無
10

1個

17,250円( 18,975円 )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
30
-
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
0
0
-
有
10

1個

14,770円( 16,247円 )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
36
-
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
0
0
-
有
10

1個

18,280円( 20,108円 )

5日目

ブロック単品
[ワイド] ワイドブロックタップ穴
-
-
-
42
-
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
0
0
-
有
10

1個

21,350円( 23,485円 )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
指定タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
20
30
221 ～ 1959
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
23
36
221 ～ 1959
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
28
42
281 ～ 1959
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
指定タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
定寸タイプ
無
10

1個

-( - )

3日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
20
30
220 ～ 1960
あり
ボール
21600
44500
360
305
298
20
中・重荷重タイプ 樹脂リテーナ付
53
40
M6
60
6
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
23
36
220 ～ 1960
あり
ボール
32000
62500
615
515
490
25
中・重荷重タイプ 樹脂リテーナ付
57
45
M8
60
7
定寸タイプ
有
10

1個

-( - )

5日目

セット品
[ワイド] ワイドブロックタップ穴
標準レール
1
28
42
280 ～ 1960
あり
ボール
46000
91500
1060
885
870
30
中・重荷重タイプ 樹脂リテーナ付
72
52
M10
80
9
定寸タイプ
有
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

静音性の高い樹脂リテーナ付タイプ鋼球間に樹脂製のリテーナが入っており、ボール同士の相互接触がないため高速運転時の低騒音化が可能です。
また、樹脂リテーナ付タイプはブロック及びレールの単品購入が可能です。
※樹脂リテーナ付以外のミスミリニアガイドはブロック及びレールの単品購入はできません。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H定寸
L		￥基準単価
極重荷重超極重荷重レール単品
1ブロック2ブロックブロック単品1ブロック2ブロックブロック単品
SHRZSHWZSHWTZSH2RZSH2WZSH2WTZSHRBSHWBSHWPBSERZSEWZSEWTZSE2RZSE2WZSE2WTZSERBSEWBSEWTBSHZL
3022014,58014,87015,02022,76023,22023,4508,4908,8208,93016,02016,34016,51025,63026,15026,4209,99010,32010,5406,390
28015,95016,27016,43024,13024,62024,87017,38017,73017,91027,01027,56027,8307,770
34017,31017,67017,84025,51026,03026,29018,76019,13019,33028,37028,94029,2409,130
40018,69019,06019,26026,87027,41027,70020,13020,54020,75029,74030,35030,66010,510
46020,06020,47020,68028,25028,82029,12021,49021,92022,15031,12031,75032,08011,880
52021,43021,86022,09029,61030,21030,53022,87023,33023,57032,48033,14033,48013,240
58022,80023,27023,51030,99031,61031,94024,23024,72024,98033,86034,54034,90014,620
64024,18024,66024,92032,36033,02033,35025,61026,13026,40035,22035,94036,31015,980
70025,54026,06026,32033,73034,41034,76026,98027,53027,81036,60037,33037,72017,360
76026,92027,46027,74035,10035,82036,18028,35028,92029,22037,97038,74039,14018,730
82028,28028,85029,15036,48037,21037,60029,72030,33030,64039,34040,13040,55020,100
88029,66030,26030,57037,84038,61039,01031,09031,71032,04040,71041,54041,97021,470
94031,03031,66031,99039,22040,01040,43032,46033,12033,46042,09042,94043,38022,840
100032,40033,06033,40040,59041,42041,84033,84034,52034,88043,45044,33044,79024,210
106033,77034,45034,80041,95042,80043,24035,20035,92036,28044,83045,74046,21025,590
112035,13035,85036,21043,33044,21044,66036,58037,31037,70046,19047,12047,61026,950
118036,51037,25037,63044,69045,60046,07037,95038,72039,12047,56048,53049,03028,330
124037,88038,65039,05046,07047,00047,49039,31040,11040,52048,94049,93050,45029,700
130039,25040,04040,46047,43048,40048,90040,69041,51041,94050,30051,33051,85031,060
136040,62041,45041,88048,81049,80050,31042,05042,91043,35051,68052,72053,27032,440
142042,00042,85043,30050,18051,21051,73043,43044,31044,77053,04054,12054,68033,800
148043,36044,24044,69051,55052,59053,13044,80045,72046,18054,42055,52056,10035,180
154044,74045,65046,11052,92054,00054,55046,17047,10047,59055,79056,93057,51036,550
160046,10047,04047,52054,30055,40055,97047,54048,51049,01057,16058,32058,92037,920
166047,48048,44048,94055,66056,79057,38048,91049,90050,41058,53059,72060,34039,290
172048,85049,84050,36057,04058,19058,80050,28051,30051,83059,91061,13061,75040,660
178050,22051,24051,77058,41059,60060,21051,66052,70053,25061,27062,51063,16042,030
184051,59052,64053,19059,77060,98061,62053,02054,10054,66062,65063,92064,58043,410
190052,95054,03054,58061,15062,39063,03054,40055,50056,07064,01065,31065,98044,770
196054,33055,43056,00062,51063,78064,44055,77056,90057,49065,38066,72067,40046,150
3622016,94017,28017,46027,40027,95028,25010,86011,42011,85018,68019,05019,25030,87031,49031,81012,65013,53013,7506,490
28018,34018,71018,90028,79029,37029,67020,06020,47020,68032,25032,90033,2407,880
34019,72020,12020,33030,18030,80031,11021,46021,89022,12033,65034,33034,6809,270
40021,12021,55021,77031,57032,21032,54022,85023,31023,55035,04035,75036,11010,660
46022,51022,96023,20032,97033,64033,98024,24024,73024,99036,43037,17037,55012,060
52023,90024,39024,64034,35035,05035,41025,63026,15026,42037,82038,59038,98013,440
58025,29025,80026,07035,75036,48036,85027,03027,58027,85039,22040,01040,43014,840
64026,69027,23027,51037,14037,88038,28028,41028,99029,28040,60041,43041,86016,230
70028,07028,64028,93038,53039,31039,72029,81030,42030,72042,00042,85043,30017,620
76029,47030,06030,37039,92040,73041,15031,20031,82032,15043,38044,26044,72019,010
82030,86031,48031,80041,32042,15042,59032,59033,25033,59044,78045,69046,16020,410
88032,25032,90033,24042,70043,57044,02033,98034,67035,02046,17047,10047,59021,790
94033,64034,32034,67044,10044,99045,45035,38036,09036,47047,56048,53049,03023,190
100035,04035,75036,11045,49046,41046,88036,76037,51037,90048,95049,94050,46024,570
106036,42037,16037,54046,88047,83048,32038,16038,93039,34050,35051,37051,90025,960
112037,82038,59038,98048,27049,25049,75039,55040,35040,77051,73052,78053,33027,360
118039,20040,00040,41049,67050,68051,19040,94041,77042,21053,13054,21054,77028,740
124040,59041,42041,84051,05052,09052,62042,33043,19043,64054,52055,63056,20030,140
130041,99042,83043,29052,45053,52054,07043,73044,62045,07055,91057,05057,64031,530
136043,37044,25044,70053,83054,92055,50045,11046,02046,50057,30058,47059,07032,920
142044,77045,68046,15055,23056,35056,94046,51047,45047,94058,70059,88060,51034,310
148046,16047,09047,58056,62057,77058,37047,89048,86049,37060,08061,30061,93035,710
154047,55048,52049,02058,01059,19059,81049,28050,28050,80061,48062,73063,37037,090
160048,94049,93050,45059,40060,61061,24050,68051,71052,24062,87064,14064,80038,490
166050,34051,36051,89060,80062,03062,67052,06053,12053,67064,26065,57066,24039,880
172051,72052,77053,32062,18063,45064,10053,46054,55055,11065,65066,98067,67041,270
178053,12054,20054,76063,58064,87065,54054,85055,96056,54067,05068,41069,11042,660
184054,51055,62056,19064,97066,29066,97056,24057,39057,98068,43069,82070,54044,060
190055,90057,04057,63066,35067,71068,40057,63058,80059,41069,83071,25071,98045,440
196057,29058,45059,06067,75069,12069,84059,03060,23060,84071,21072,67073,41046,840
4228020,96021,37021,59033,37034,05034,40012,90013,63013,67022,92023,39023,63037,32038,08038,47014,95016,05016,2708,530
36022,85023,31023,55035,28035,99036,37024,82025,32025,58039,22040,01040,43010,420
44024,74025,23025,50037,17037,92038,31026,71027,25027,53041,12041,95042,38012,310
52026,63027,17027,45039,06039,85040,26028,61029,19029,49043,01043,88044,33014,200
60028,53029,11029,41040,96041,80042,23030,50031,12031,44044,90045,82046,29016,100
68030,43031,04031,36042,86043,73044,18032,40033,06033,40046,79047,74048,24018,000
76032,32032,97033,31044,75045,66046,12034,29034,98035,34048,70049,69050,19019,890
84034,21034,90035,27046,64047,59048,08036,19036,93037,30050,59051,61052,15021,790
92036,11036,85037,22048,54049,53050,04038,08038,85039,26052,48053,55054,10023,680
100038,01038,78039,17050,44051,46051,99039,97040,79041,21054,37055,47056,05025,580
108039,90040,71041,13052,33053,39053,94041,88042,72043,16056,28057,42058,01027,470
116041,80042,65043,09054,22055,32055,89043,77044,66045,12058,17059,35059,96029,370
124043,69044,58045,03056,12057,27057,85045,66046,59047,07060,06061,28061,91031,260
132045,58046,51046,99058,01059,19059,81047,55048,52049,02061,95063,21063,87033,150
140047,48048,44048,94059,91061,13061,75049,46050,46050,99063,86065,15065,82035,050
148049,38050,38050,90061,81063,06063,71051,35052,39052,93065,75067,08067,77036,950
156051,27052,32052,86063,70065,00065,67053,24054,32054,88067,64069,01069,73038,840
164053,16054,24054,80065,59066,92067,62055,13056,25056,84069,54070,96071,69040,730
172055,06056,18056,75067,49068,86069,56057,04058,19058,80071,43072,89073,63042,640
180056,96058,11058,72069,39070,80071,53058,93060,13060,74073,33074,82075,59044,530
188058,85060,05060,67071,28072,73073,48060,82062,05062,70075,22076,75077,54046,420
196060,74061,97062,61073,17074,66075,43062,71063,99064,65077,12078,69079,50048,310
■L寸指定（1mm単位）タイプ追加価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
1ブロック2ブロックレ−ル単品
SHRLZ
SERLZ		SHWLZ
SEWLZ		SHWTLZ
SEWTLZ		SH2RLZ
SE2RLZ		SH2WLZ
SE2WLZ		SH2WTLZ
SE2WTLZ		SHZLF
30700700700700700700750
36800800800800800800850
42900900900900900900950
[ ! ]L寸指定（1mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）SHRLZ30−243のとき
　　　SHRZ30−280（定寸タイプ）　15,950＋600＝16,550円

■KL（潤滑ユニット）基準単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
1ブロック2ブロック
303,6007,200
363,7007,400
424,1008,200
KL（潤滑ユニット）付き価格は、リニアガイド基準単価に
KL基準単価を加算した価格となります。
（例）SHRZ－KL30－1000のとき32,400＋3,600＝36,000円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜192021〜
値引率基準単価基準単価5％12％12％
出荷日通常＋5日お見積リ
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●セット品
 3 日目出荷

●KL・ブロック・レール単品
 5 日目出荷

大　口
出荷日		+5日目出荷数量
5～20
[ ! ]ストーク対応なし


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付

極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付

    極重荷重用リニアガイド　ステンレス　樹脂リテーナ付

    極重荷重用リニアガイド　ステンレス　樹脂リテーナ付

      中荷重・重荷重用リニアガイド　樹脂リテーナ付

      中荷重・重荷重用リニアガイド　樹脂リテーナ付

        中荷重・重荷重用リニアガイド　ステンレス　樹脂リテーナ付

        中荷重・重荷重用リニアガイド　ステンレス　樹脂リテーナ付

          【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

          【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

            【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

            【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

              【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

              【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

                【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

                【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

                  ミニチュアリニアガイド　耐熱用

                  ミニチュアリニアガイド　耐熱用

                    重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                    重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                      中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                      中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                        重荷重用リニアガイド

                        重荷重用リニアガイド

                          中荷重・重荷重用リニアガイド ノック穴付

                          中荷重・重荷重用リニアガイド ノック穴付
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   3日目～   3日目～   3日目～   7日目～   7日目～   7日目～   7日目～   5日目   5日目   5日目   3日目～   5日目
                            精度規格 並級 並級 並級 並級 並級 並級 並級 並級 上級 並級 並級 - 並級
                            予圧種類 互換軽予圧 互換軽予圧 互換軽予圧 互換軽予圧 普通すきま 普通すきま 普通すきま 普通すきま 軽予圧 普通すきま 普通すきま 普通すきま 普通すきま
                            材質 炭素鋼 ステンレス 炭素鋼 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼
                            グリースの種類 リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) リチウム系石けん基グリース(標準) デュポン社製 KRYTOX GPL225 - - - -
                            表面処理 なし なし なし なし なし なし なし なし なし なし なし - -

                            極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ブロックが破損した為
                            評価 4.0満足度：4.02022/09/15
                            極重荷重用リニアガイドのブロックが抜け落ち破損した為、単品で購入しました。
                            単品で購入できてコスト的にはよかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 天地逆でも使用可能でしょうか？
                            A
                            基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
                            Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
                            A
                            走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
                            Q 取付の平面度はどのくらいでしょうか？
                            A
                            基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
                            Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
                            A
                            通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
                            Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
                            A
                            以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
                            Q 許容荷重はどのように計算されているでしょうか？
                            A
                            計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
                            Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
                            A
                            ブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
                            Q ブロックに付いているグリースニップルの取り付け位置は変更できるでしょうか？
                            A
                            グリースニップルはねじ込み式のため、位置を変えて使用することができます。グリースニップルのねじサイズは、商品ページ「外形図・規格表」タブ内の規格表をご参照ください。
                            Q 複数ブロックを取り付ける場合のグリースニップル位置はどうなっているでしょうか？
                            A
                            「外形図・規格表」タブ内の"追加工"にイメージ図を掲載しておりますので、そちらをご確認ください。

                            その他のよくあるご質問（6件）を見る 閉じる

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
