ミニチュアリニアガイド　耐熱用

ミニチュアリニアガイド　耐熱用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（3件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

耐熱用部品、グリースを採用する事により、最高150℃の環境下でご使用頂けます。...

詳細情報を確認する

  • セット品/単品：
    セット品
  • レール種類：
    標準レール
  • 精度規格：
    上級
  • 予圧種類：
    軽予圧
  • 材質：
    ステンレス
  • リテーナ：
    なし
  • 転動体：
    ボール
  • ボール配列：
    ミニチュアタイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    デュポン社製 KRYTOX GPL225
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SUS440C相当|ブロック：SUS440C相当

(i)ご注意

ミスミユニット事例

プレス型位置調整ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定54件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

材質
（硬度）
1		レール長
タイプ
2		ブロック数
3		予圧・精度A高さ(H)
B
軽予圧
上級
ショートブロック標準ブロックロングブロック
ステンレス鋼
［SUS440C相当］
（56HRC～）		標準長さ
（定寸）		1SSEBSTSSEBTSSELBT8
10
13
16
2SSE2BSTSSE2BTSSEL2BT
1mm指定
（指定寸）		1SSEBSLTSSEBLTSSELBLT
2SSE2BSLTSSE2BLTSSEL2BLT

1リターンキャップ部にステンレス材、シール部にはフッ素ゴムを使用しています。

2標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

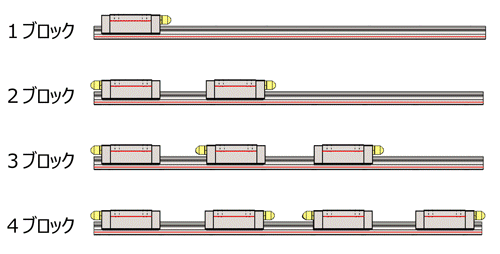

33～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

        5ブロック以上をご希望の方はこちら をご参考ください。

!耐熱温度は-20〜150℃になります。耐熱用グリース（デュポン社製 KRYTOX GPL225）封入済み。

[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

タイプ

高さH

 レール長さL
追加工

A

B





SSEBST

10

-
275


（SSEBST10-275）
SSE2BLT

10

-
271
-
MC
（SSE2BLT10-271-MC）
SSEBSLT

10

-
271
-
MC-B4
（SSEBSLT10-271-MC-B4）

外形図

ショートブロック 標準・ロングブロック ミニチュアリニアガイド　　耐熱用　ショートブロック／軽予圧:関連画像
[ ! ]L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）
■L寸法公差　単位：(mm)
L寸区分公差
25 ≦L≦ 400
0
-0.8
400 <L≦ 1000
0
-1.0
■H・W2寸法精度
種類精度規格組付け高さ（H）精度（μm）
上級
ミニチュアリニアガイド高さHの寸法許容差6～20
±20
高さHのペア相互差
15
幅W2の寸法許容差
±25
幅W2のペア相互差
20
■その他記号の寸法公差
寸法区分公差
（mm）
を超え以下
0.5
3
±0.1
3
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
400
1000
±0.8
1000
2000
±1.2
JIS B 0405-1991 等級m(中級)に準拠

[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

規格表

型式L
4		ブロック
形状		ブロック寸法レール寸法
TypeHWL1BCS×ℓL2KCbH1W1W2Caザグリ穴FG
5
1ブロック2ブロックd1×d2×h
ショートSSEBST
SSEBSLT

標準
SSEBT
SSEBLT

ロングSSELBT
SSELBLT		ショートSSE2BST
SSE2BSLT

標準
SSE2BT
SSE2BLT

ロングSSEL2BT
SSEL2BLT		840～310
（70）		ショート1719.612-M2×2.59.66.50.34.7750.32.4×4.2×2.3155
標準23.6813.6
ロング321322
1035～635
（95）		ショート2022.915-M3×311.97.80.35.595.50.33.5×6×3.5207.5
標準301019
55～635
（95）		ロング401629
1345～970
（120）		ショート272720-M3×3.513100.57.5127.50.53.5×6×4.52510
標準33.91519.9
70～970
（120）		ロング45.82031.8
1670～990
（150）		ショート3232.725-M3×417.7120.59.5158.50.53.5×6×4.54015
標準42.42027.4
110～990
（150）		ロング58.32543.3

4( )内寸法は2ブロックタイプの最短レール長さです。

5L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!H8にはキャップボルト(M2×6)が付属します。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

標準レール長さ (定寸) 一覧



下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )
レール長さ
( L )
1mm指定
追加価格
7
8
（40）
（55）
70
85
100
115
130
145
160
175
190
205
220
235
250
265
280
295
310



















¥800
10
（35）
（55）
（75）
95
115
135
155
175
195
215
235
255
275
295
315
335
355
375
395
415
435
455
475
495
515
535
555
575
595
615
635







¥900
13
（45）
（70）
（95）
120
145
170
195
220
245
270
295
320
345
370
395
420
445
470
495
520
545
570
595
620
645
670
695
720
745
770
795
820
845
870
895
920
945
970
¥1,000
16
（70）
（110）
150
190
230
270
310
350
390
430
470
510
550
590
630
670
710
750
790
830
870
910
950
990














¥1,100

6指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SSEBSLT13-246のとき　SSEBST13-270の価格 （6,330） + 1,000 = 7,330円

!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

高さ
(H)		ブロック形状基本定格荷重7静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着8ブロック
kg		ガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m
8ショート0.791.271.91.64.612.412.49.20.0080.19
標準0.91.54.14.15.215.815.810.40.01
ロング1.62.47.57.59.022.922.918.00.016
10ショート1.161.683.12.67.923.423.415.80.0150.31
標準1.52.55.15.110.232.932.920.40.02
ロング2.23.712.312.313.046.446.426.00.03
13ショート1.632.385.24.414.838.138.129.60.0250.61
標準2.23.38.89.516.151.351.332.20.04
ロング3.55.324.526.432.373.973.964.60.06
16ショート3.084.2312.310.332.685.485.465.20.051.02
標準3.65.421.623.439.6118.2118.279.20.06
ロング5.88.757.862.667.6172.1172.1135.20.10

7基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

8ブロック2個密着時の静的許容モーメントは保証値ではなく参考値となります。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H10（標準ブロック）の許容荷重（kN）⇒ 2.5/2＝1.25 （約128kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント
取付、取扱いについて

■基準面と取付方向

  • 基準面はブロックとレールに基準面マーク（溝）が入っている面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
  • 図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
図A
図B

■使用上の注意

[ ! ]保持器（ワイヤー）によるボール脱落防止構造ですが、ブロック着脱時注意が必要です。詳細は >>こちら。
[ ! ]ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しています。
レールのわずかな曲りは固定することにより矯正されるので、ご使用上問題ありません。

■付属品

  • H8にはキャップボルト（M2×6）が付属します。

■その他

  • 出荷時、耐熱用グリース（デュポン社製KRYTOX GPL225）封入済み。
  • リターンキャップ部にステンレス材、シール部にはフッ素ゴムを使用。

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

■その他

追加工

Code追加工仕様注意事項
MC
(無料)		レールザグリ穴→タップ穴変更
・ガイドレール固定用ザグリ穴をタップ穴に変更します。!H寸8の131以上、H寸10の276以上、H寸13の471以上、H寸16の671以上は適用不可
!変更後のタップ穴寸法は下表をご確認ください。
H寸タップ穴寸法
8M 3
10M 4
13
16M 5
LLC
RLC
(\500)		LLC：左端面切断
RLC：右端面切断
・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
 （左のイメージの通り）
・切断するレールの長さは下表をご確認ください。
H寸切断LN
102.55
135
1610
!全長は切断した分短くなります。
例）SSEBT13-95-LLCのL寸は90mmになります。
!定寸タイプ(標準レール長さ）のみ適用可。
!H寸8は適用できません。
!H寸10のL寸35、H寸13のL寸45は適用できません。
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!ロングブロックのH寸8は適用できません。
!型式は1ブロックで指定ください。
  （× SSE2BT10-215-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
HブロックB3：
￥/1Code		B4：
￥/1Code
8ショート8,31012,470
標準8,42012,620
ロング－－
10ショート8,01012,020
標準8,11012,160
ロング8,56012,830
13ショート9,11013,660
標準9,28013,920
ロング9,82014,730
16ショート9,41014,110
標準10,11015,170
ロング10,74016,100
■B3・B4指定時選定最短レール長さ
HブロックB3
(3ブロック)		B4
(4ブロック)
8ショート85100
標準85115
ロング−−
10ショート95115
標準115155
ロング155195
13ショート120145
標準145170
ロング170220
16ショート150190
標準190230
ロング230270

関連部品 型式対応表

高さ
( H )		リニアガイド
クランパー		レール取付穴
キャップ		ミニチュアリニアガイド用高さ調整ブロック
S45C相当
無電解ニッケルメッキ		アルミ合金
白アルマイト
標準レール用基準側フリー側基準側フリー側
―
8―耐熱用のキャップは
ご用意がございません		GETA8GETE8AGETA8AGETE8
10―GETA10GETE10AGETA10AGETE10
13SECK13GETA13GETE13AGETA13AGETE13
16SECK16GETA16GETE16AGETA16AGETE16
!ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら

関連リンク

　
カタログ規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

リニアガイド総合情報へのご案内

型番リスト

表示件数:
  1. 1
型番
ブロック形状
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
レール長さ L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴ピッチ（長さ方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
L寸法タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[標準] 標準ブロック
2
7
8
71 ～ 309
900
1500
4.1
4.1
5.2
7
12
8
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
9
10
96 ～ 634
1500
2500
5.1
5.1
10.2
9
15
10
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
12
13
121 ～ 969
2200
3300
8.8
9.5
16.1
12
20
15
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
15
16
151 ～ 989
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
7
8
71 ～ 309
780
1270
1.9
1.6
4.6
7
12
-
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
9
10
96 ～ 634
1160
1680
3.1
2.6
7.9
9
15
-
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
12
13
121 ～ 969
1630
2380
5.2
4.4
14.8
12
20
-
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
15
16
151 ～ 989
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
7
8
70 ～ 310
780
1270
1.9
1.6
4.6
7
12
-
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
9
10
95 ～ 635
1160
1680
3.1
2.6
7.9
9
15
-
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
12
13
120 ～ 970
1630
2380
5.2
4.4
14.8
12
20
-
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
15
16
150 ～ 670
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
2
15
16
710 ～ 990
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
7
8
70 ～ 310
900
1500
4.1
4.1
5.2
7
12
8
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
9
10
95 ～ 635
1500
2500
5.1
5.1
10.2
9
15
10
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
12
13
120 ～ 970
2200
3300
8.8
9.5
16.1
12
20
15
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
15
16
150 ～ 670
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
2
15
16
710 ～ 990
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
7
8
41 ～ 309
900
1500
4.1
4.1
5.2
7
12
8
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
9
10
36 ～ 634
1500
2500
5.1
5.1
10.2
9
15
10
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
12
13
46 ～ 969
2200
3300
8.8
9.5
16.1
12
20
15
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
15
16
71 ～ 989
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
7
8
41 ～ 309
780
1270
1.9
1.6
4.6
7
12
-
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
9
10
36 ～ 634
1160
1680
3.1
2.6
7.9
9
15
-
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
12
13
46 ～ 969
1630
2380
5.2
4.4
14.8
12
20
-
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
15
16
71 ～ 989
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
7
8
40 ～ 310
780
1270
1.9
1.6
4.6
7
12
-
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
9
10
35 ～ 635
1160
1680
3.1
2.6
7.9
9
15
-
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
12
13
45 ～ 970
1630
2380
5.2
4.4
14.8
12
20
-
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
15
16
70 ～ 670
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ショート] ショートブロック
1
15
16
710 ～ 990
3080
4230
12.3
10.3
32.6
15
25
-
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
7
8
40 ～ 310
900
1500
4.1
4.1
5.2
7
12
8
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
9
10
35 ～ 635
1500
2500
5.1
5.1
10.2
9
15
10
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
12
13
45 ～ 970
2200
3300
8.8
9.5
16.1
12
20
15
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
15
16
70 ～ 670
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[標準] 標準ブロック
1
15
16
710 ～ 990
3600
5400
21.6
23.4
39.6
15
25
20
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
7
8
71 ～ 309
1600
2400
7.5
7.5
9
7
12
13
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
9
10
96 ～ 634
2200
3700
12.3
12.3
13
9
15
16
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
12
13
121 ～ 969
3500
5300
24.5
26.4
32.3
12
20
20
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
15
16
151 ～ 989
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
7
8
70 ～ 310
1600
2400
7.5
7.5
9
7
12
13
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
9
10
95 ～ 635
1500
2500
5.1
5.1
10.2
9
15
16
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
12
13
120 ～ 970
3500
5300
24.5
26.4
32.3
12
20
20
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
15
16
150 ～ 670
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
2
15
16
710 ～ 990
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
7
8
41 ～ 309
1600
2400
7.5
7.5
9
7
12
13
M2
15
2.4
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
9
10
56 ～ 634
2200
3700
12.3
12.3
13
9
15
16
M3
20
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
12
13
71 ～ 969
3500
5300
24.5
26.4
32.3
12
20
20
M3
25
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
15
16
111 ～ 989
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
指定タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
7
8
40 ～ 310
1600
2400
7.5
7.5
9
7
12
13
M2
15
2.4
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
9
10
55 ～ 635
2200
3700
12.3
12.3
13
9
15
16
M3
20
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
12
13
70 ～ 970
3500
5300
24.5
26.4
32.3
12
20
20
M3
25
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
15
16
110 ～ 670
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

[ロング] ロングブロック
1
15
16
710 ～ 990
5800
8700
57.8
62.6
67.6
15
25
25
M3
40
3.5
定寸タイプ
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

耐熱用部品、グリースを採用する事により、最高150℃の環境下でご使用頂けます。（株）駿河生産プラットフォーム製駿河生産プラットフォームは、ミクロン単位の精度が要求される「精密加工技術」をベースに事業を展開。
航空宇宙、自動車業界など最先端分野でも、駿河の精密機械部品が採用されています。
駿河生産プラットフォームホームページはこちらミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品

(i)ご注意

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H定寸
L		￥基準単価
ショート標準ロング
SSEBSTSSE2BSTSSEBTSSE2BTSSELBTSSEL2BT
8402,900−2,900−3,810−
553,100−3,100−4,010−
703,3105,6703,3105,6704,2106,580
853,5105,8803,5105,8804,4106,780
1003,7206,0803,7206,0804,7106,980
1153,9306,2903,9306,2904,8307,180
1304,1306,4904,1306,4905,0307,390
1454,3106,6704,6807,3305,2107,570
1604,4906,8505,2308,1705,3907,750
1754,6707,0305,7809,0105,5707,930
1904,8507,2106,3309,8505,7508,110
2055,0307,3906,88010,6905,9308,290
2205,2107,5707,43011,5306,1108,470
2355,3907,7507,98012,3706,2908,650
2505,5707,9308,53013,2106,4708,830
2655,7508,1109,08014,0506,6509,010
2805,9308,2909,63014,8906,8309,190
2956,1108,47010,18015,7307,0109,370
3106,2908,65010,73016,5707,1909,550
10
35
3,750
−
3,750
−
−
−
55
3,750
−
3,750
−
4,790
−
75
3,930
−
3,930
−
4,980
−
95
4,180
7,040
4,180
7,040
5,220
6,580
115
4,470
7,330
4,470
7,330
5,500
6,780
135
4,710
7,600
4,710
7,600
5,870
6,980
155
5,000
7,860
5,000
7,860
6,040
7,180
175
5,330
8,190
5,330
8,190
6,360
7,390
195
5,660
8,530
5,660
8,530
6,700
9,570
215
5,730
8,640
5,730
8,640
6,730
9,640
235
6,110
8,840
6,110
8,840
7,100
9,840
255
6,460
9,210
6,460
9,210
7,460
10,200
275
6,860
9,590
6,860
9,590
7,840
10,560
295
7,190
9,920
6,920
9,670
7,880
10,600
315
7,520
10,250
6,980
9,750
8,180
10,900
335
7,850
10,580
7,040
9,830
8,480
11,200
355
8,180
10,910
7,100
9,920
8,780
11,500
375
8,510
11,240
7,420
10,240
9,080
11,800
395
8,840
11,570
7,740
10,560
9,380
12,100
415
9,170
11,900
8,060
10,880
9,680
12,400
435
9,500
12,230
8,380
11,200
9,980
12,700
455
9,830
12,560
8,700
11,520
10,280
13,000
475
10,160
12,890
9,020
11,840
10,580
13,300
495
10,490
13,220
9,340
12,160
10,880
13,600
515
10,820
13,550
9,660
12,480
11,180
13,900
535
11,150
13,880
9,980
12,800
11,480
14,200
555
11,480
14,210
10,300
13,120
11,780
14,500
575
11,810
14,540
10,620
13,440
12,080
14,800
595
12,140
14,870
10,940
13,760
12,380
15,100
615
12,470
15,200
11,260
14,080
12,680
15,400
635
12,800
15,530
11,580
14,400
12,980
15,700
13454,000−4,000−−−
704,000−4,000−5,040−
954,270−4,270−5,330−
1204,5407,4804,5407,4805,6106,580
1454,8107,7604,8107,7605,8906,780
1705,1008,0305,1008,0306,1606,980
1955,3808,3205,3808,3206,4607,180
2205,6708,6205,6708,6206,7507,390
2455,9808,9305,9808,9307,0709,570
2706,3309,2706,3309,2707,4009,640
2956,6809,6306,6809,6307,7609,840
3206,7709,7806,7709,7807,79010,200
3457,1309,9507,1309,9508,16010,560
3707,66010,4807,66010,4808,68011,500
3958,07010,8808,07010,8809,09011,900
4208,57011,3808,57011,3809,59012,400
4459,03011,8409,03011,84010,06012,860
4709,45012,2609,45012,26010,48013,280
4959,89012,7009,53012,37010,94013,740
52010,29013,1009,61012,48011,35014,150
54510,69013,5009,69012,59011,76014,560
57011,09013,9009,77012,70012,17014,970
59511,49014,3009,86012,81012,58015,380
62011,89014,7009,95012,92012,99015,790
64512,29015,10010,04013,03013,40016,200
67012,69015,50010,13013,14013,81016,610
69513,09015,90010,22013,26014,22017,020
72013,49016,30010,31013,38014,63017,430
74513,89016,70010,66013,73015,04017,840
77014,29017,10011,01014,08015,45018,250
79514,69017,50011,36014,43015,86018,660
82015,09017,90011,71014,78016,27019,070
84515,49018,30012,06015,13016,68019,480
87015,89018,70012,41015,48017,09019,890
89516,29019,10012,76015,83017,50020,300
92016,69019,50013,11016,18017,91020,710
94517,09019,90013,46016,53018,32021,120
97017,49020,30013,81016,88018,73021,530
16704,840−4,840−−−
1104,840−4,840−6,040−
1505,1808,4105,1808,4106,3709,600
1905,5408,7705,5408,7706,7209,950
2305,9509,1805,9509,1807,14010,370
2706,4909,7206,4909,7207,68010,910
3107,16010,3907,16010,3908,33011,560
3507,68010,9107,68010,9108,88012,110
3908,12011,3508,12011,3509,30012,540
4308,29011,3808,29011,3809,42012,660
4708,91012,0108,91012,01010,05013,130
5109,49012,5809,49012,58010,62013,710
55010,12013,20010,12013,20011,25014,340
59010,93014,03010,93014,03012,08015,170
63011,72014,80011,72014,80012,85015,940
67012,50015,60012,50015,60013,64016,720
71013,18016,28013,18016,28014,32017,400
75013,86016,96013,86016,96015,00018,080
79014,54017,64014,54017,64015,68018,760
83015,22018,32015,22018,32016,36019,440
87015,90019,00015,90019,00017,04020,120
91016,58019,68016,58019,68017,72020,800
95017,26020,36017,26020,36018,40021,480
99017,94021,04017,94021,04019,08022,160

■L寸指定（1mm単位）タイプ追加価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
ショ−ト標準ロング
SSEBSLTSSE2BSLTSSEBLTSSE2BLTSSELBLTSSEL2BLT
8800800800800800800
10900900900900900900
131,0001,0001,0001,0001,0001,000
161,1001,1001,1001,1001,1001,100
[ ! ]L寸指定（1mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）SSEBSLT13−246のとき
　　　SSEBST13−270（定寸タイプ）　6,330＋1,000＝7,330円

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜1011〜1516〜3940〜
値引率基準単価10%10%20%
出荷日通常＋3日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
大　口
出荷日		+3日目出荷数量
11～15
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ミニチュアリニアガイド　耐熱用

ミニチュアリニアガイド　耐熱用

    中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

    中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

      【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

      【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

        重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

        重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

          【レール単品】ボールリテーナ入りLMガイド 低床ワイドレール SHW形

          【レール単品】ボールリテーナ入りLMガイド 低床ワイドレール SHW形

            中荷重・重荷重用リニアガイド ステンレス

            中荷重・重荷重用リニアガイド ステンレス

              リテーナー入り静音式 リニアガイドウェイ QHシリーズ

              リテーナー入り静音式 リニアガイドウェイ QHシリーズ

                リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

                リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

                  【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

                  【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

                    リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                    リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                      【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                      【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                        【短納期サイズ】ボールリテーナ入りLMガイド 世界標準 SHS形

                        【短納期サイズ】ボールリテーナ入りLMガイド 世界標準 SHS形

                          【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

                          【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド
                            メーカー ミスミ ミスミ ミスミ ミスミ ＴＨＫ ミスミ HIWIN（ハイウィン） HIWIN（ハイウィン） ミスミ HIWIN（ハイウィン） ＴＨＫ ＴＨＫ ミスミ
                            通常価格 - - - - - - - - - - 6,579円～ - -
                            通常出荷日 5日目   5日目   7日目～   5日目   3日目～   5日目   4日目   4日目～   7日目～   4日目   在庫品1日目   当日出荷可能 3日目～   7日目～
                            セット品/単品 セット品 セット品 セット品 セット品 レール単品 セット品 セット品 セット品 セット品 セット品 ブロック単品 セット品 セット品
                            レール種類 標準レール 標準レール 標準レール 標準レール ワイドレール 標準レール 標準 標準 標準レール 標準 標準 標準 標準レール
                            精度規格 上級 並級 並級 並級 並級 並級 上級 上級 並級 上級 並級 並級 並級
                            予圧種類 軽予圧 普通すきま 普通すきま 普通すきま 普通 普通すきま 標準 標準 普通すきま 標準 普通 普通 普通すきま
                            材質 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼

                            ミニチュアリニアガイド　耐熱用のレビュー

                            評価 4.6 平均満足度：4.6 3件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              33%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            場内設備
                            評価 4.0満足度：4.02021/04/27
                            耐熱仕様のリニアガイドを探しておりました。
                            ヒーターに近い位置に設置しておりますが
                            問題なく使用できています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            場内設備
                            評価 4.0満足度：4.02021/04/27
                            耐熱仕様のリニアガイドを探しておりました。
                            ヒーターに近い位置に設置しておりますが
                            問題なく使用できています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型のスライド部に
                            評価 5.0満足度：5.02020/02/14
                            お客様から図面にてご指定がありましたので、この商品を購入しました。金型のスライド部に使用しています。耐熱を必要とする場所でありますので、耐熱用であるこの商品を選定しました。納品後、お客様からのクレームなどもありませんので、問題なく利用できていると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            クランプ治具のスライド用
                            評価 5.0満足度：5.02019/12/03
                            耐熱タイプとあって、120℃の乾燥炉で使用しておりますが全く問題ありません。
                            精度も大手メーカーのものと比べてもそん色ないと思います。
                            それでいて安価なのはとてもコスパがあり、いいと思います。
                            納期がもう少し短くなるともっと便利だと思いました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            よくあるご質問（FAQ）

                            Q ブロック、レール単品の購入はできますか？
                            A
                            申し訳ございません。ブロックとレールのセット品で精度保証しているため、ブロック、レールの単品販売は行っておりません。
                            Q 天地逆でも使用可能でしょうか？
                            A
                            基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
                            Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
                            A
                            走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
                            Q 取付の平面度はどのくらいでしょうか？
                            A
                            基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
                            Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
                            A
                            通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
                            Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
                            A
                            以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
                            Q 許容荷重はどのように計算されているでしょうか？
                            A
                            計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
                            Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
                            A
                            ブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
                            Q 低温黒色クロムメッキの成分に亜鉛と銅ははいっていないでしょうか？
                            A
                            低温黒色クロムメッキの薬剤には銅、亜鉛は含まれていません。 但し表面処理工程の治具が銅製の為不純物として微量に付着している可能性はあります。
                            Q ミニチュアリニアガイドの送り（移動）速度の範囲はどのくらいでしょうか？
                            A
                            ミニチュアリニアガイドの推奨最高速度は1m/sです。 この速度を目安にご使用ください。

                            その他のよくあるご質問（7件）を見る 閉じる

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
