ミスミ

リニアロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-635

数量スライド割引
当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（4件）

通常価格(税別): 720円～ 1,030円

税込価格: 792円～ 1,133円

レールを基準面に強力に押し付けることにより、外力によるズレを防止します。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

ロック・押さえ

(i)ご注意

「許容最大締付けトルク」で締付けた時に「許容最大押付力」になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	[ S ]表面処理
LLT	S45C	無電解ニッケルメッキ
LLTR	(調質)	低温黒色クロムメッキ
LLTS	SUS420J2	−

規格表

型式

LLT5
LLTA7

リニアガイド対応表（推奨）

種類	H	T1.4	T1.8	T3.5	T5
ミニチュア標準レール (C−VALUE 含む)	6	○	−	−	−
	8	○	−	−	−
	10	−	○	−	−
	13	−	○	−	−
	16	−	−	○	−
	20	−	−	○	−
ミニチュアワイドレール (C−VALUE 含む)	6.5	○	−	−	−
	9	−	○	−	−
	12	−	○	−	−
	14	−	○	−	−
	16	−	○	−	−
中・重荷重	24	−	−	○	−
	28	−	−	−	○
	30	−	−	○	−
	33	−	−	−	○
	36	−	−	−	○
	42	−	−	−	○

種類	H	T1.4	T1.8	T3.5	T5
C-VALUE 中・重荷重	24	−	○	−	−
	28	−	−	○	−
	30	−	−	○	−
	33	−	−	−	○
	36	−	−	−	○
	40	−	−	−	○
	42	−	−	−	○
	45	−	−	−	○

〈取付方法〉
B₁部を右回転後、B₂部（内部ねじ）を右回転させます。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H	D_f7		L	N	L₁	L₂	L₃	B₁	B₂	取付穴寸法			許容最大締付トルク (N・Cm)	許容最大押付力 (N)	質量 (g)	LLT		LLTR		LLTS
																		￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	T											D₁	F(min)	W
																		1〜9コ	10〜200コ	1〜9コ	10〜50コ	1〜9コ	10〜50コ
LLT LLTR LLTS	1.4	12.8	10	− 0.013 − 0.028	8	2.5	5	1.4	1.6	5	2.5	10	11	6.5	3.8	78	7	720	690	1,010	960	1,030	980
	1.8														4.9	101	7
	3.5														9.6	196	8
	5	14.8	12	− 0.016 − 0.034	9		6					12	12	7.5	15.8	323	14

[ ! ]表示数量超えはお見積り

型番リスト

表示件数:

型番	材質	詳細材質	材質詳細	表面処理	T寸法(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LLT1.4	スチール	S45C(調質)	S45C(調質)	無電解ニッケルメッキ	1.4	10	1個	720円( 792円 )	在庫品1日目当日出荷可能
LLT1.8	スチール	S45C(調質)	S45C(調質)	無電解ニッケルメッキ	1.8	10	1個	720円( 792円 )	在庫品1日目当日出荷可能
LLT3.5	スチール	S45C(調質)	S45C(調質)	無電解ニッケルメッキ	3.5	10	1個	720円( 792円 )	在庫品1日目当日出荷可能
LLT5	スチール	S45C(調質)	S45C(調質)	無電解ニッケルメッキ	5	10	1個	720円( 792円 )	在庫品1日目当日出荷可能
LLTR1.4	スチール	S45C(調質)	S45C(調質)	低温黒色クロムメッキ	1.4	10	1個	1,010円( 1,111円 )	在庫品1日目当日出荷可能
LLTR1.8	スチール	S45C(調質)	S45C(調質)	低温黒色クロムメッキ	1.8	10	1個	1,010円( 1,111円 )	在庫品1日目当日出荷可能
LLTR3.5	スチール	S45C(調質)	S45C(調質)	低温黒色クロムメッキ	3.5	10	1個	1,010円( 1,111円 )	在庫品1日目当日出荷可能
LLTR5	スチール	S45C(調質)	S45C(調質)	低温黒色クロムメッキ	5	10	1個	1,010円( 1,111円 )	在庫品1日目当日出荷可能
LLTS1.4	ステンレス	SUS420J2	SUS420J2	なし	1.4	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
LLTS1.8	ステンレス	SUS420J2	SUS420J2	なし	1.8	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
LLTS3.5	ステンレス	SUS420J2	SUS420J2	なし	3.5	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
LLTS5	ステンレス	SUS420J2	SUS420J2	なし	5	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能

基本情報

レールを基準面に強力に押し付けることにより、外力によるズレを防止します。

(i)ご注意

「許容最大締付けトルク」で締付けた時に「許容最大押付力」になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

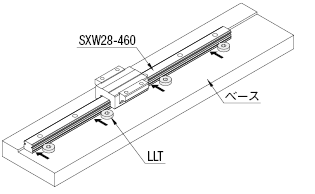

■リニアロック使用例

リニアロック:関連画像

・リニアロックを回転させることにより、
レールを基準面に押し付けます。

■拡大図

リニアロック:関連画像

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
