ミスミ

スライドブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-681

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ガイドレールと組み合わせて使用します。追加工により多様な組付が可能です。

詳細情報を確認する

種類：

ブロック
材質：

金属系
材質(詳細)：

S45C相当
材質証明書：

対象
材質証明書：材質：

S45C

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

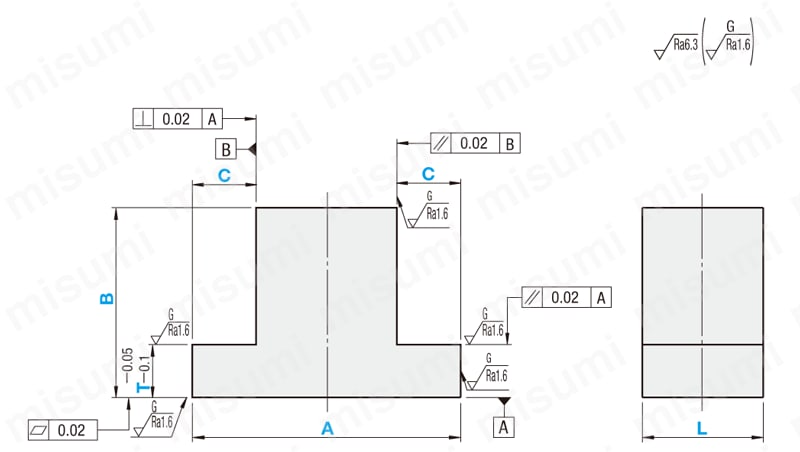

外形図・規格表

[！] 寸法公差±0.1　全周面取りC0.2～0.5

型式	[ M ]材質	[ S ]表面処理
SLI	S45C	－
SLD	S45C	硬化処理無電解ニッケルメッキ (研磨後メッキになります)

規格表

型式	−	A	−	B	−	C	−	T	−	L
SLI	−	A120	−	B50	−	C20	−	T10	−	L100

型式	指定1mm単位
型式	A	B	C	T	L
SLI SLD	50～150	20～80	5～60	5～20	50～150

＜加工条件＞
5≦B−T≦60
20≦A−2C
C＞15の場合はL≦100

追加工

■加工限界（穴間・穴と端面の肉厚）

[！] 2種類以上の追加工の併用不可。

タップ穴径	b(最小値）
3・4・5	0.8
6・8・20	1.0

追加工
コード

追加工内容

指定方法

￥/1Code

側面にタップ穴1コ追加

SS＝指定１ｍｍ単位
■タップ穴径選択

寸法	呼び径
寸法	3	4	5	6	8	10

SLI-A120-B50-C20-T10-L100-SS15-M5

500

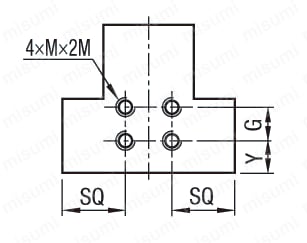

側面にタップ穴4コ追加

SQ・Y・G＝指定１ｍｍ単位
■タップ穴径選択

寸法	呼び径
寸法	3	4	5	6	8	10

SLI-A120-B50-C20-T10-L100-SQ30-Y15-G10-M5

1,300

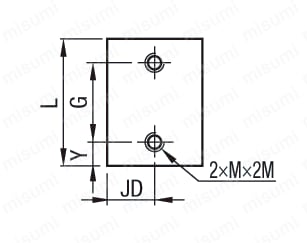

上面にタップ穴2コ追加

JD・Y・G＝指定１ｍｍ単位
■タップ穴径選択

寸法	呼び径
寸法	3	4	5	6	8	10

SLI-A120-B50-C20-T10-L100-JD40-Y15-G70-M8

800

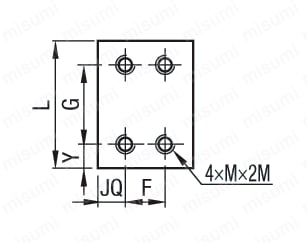

上面にタップ穴4コ追加

JQ・F・Y・G＝指定１ｍｍ単位
■タップ穴径選択

寸法	呼び径
寸法	3	4	5	6	8	10

SLI-A120-B50-C20-T10-L100-JQ15-F50-Y15-G70-M6

1,300

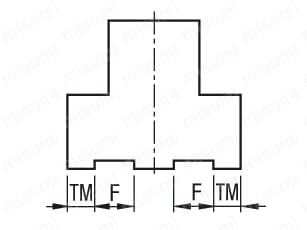

底面に溝加工追加

TM・F＝指定１ｍｍ単位
[！]溝深さ1.5mm
[！]2≦TM・F
[！]TM+F≦(A/2)-2

SLI-A120-B50-C20-T10-L100-TM5-F10

1,600

型番リスト

表示件数:

型番	表面処理	A(mm)	B(mm)	C(mm)	L(mm)	T(mm)	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SLD-A[50-150/1]-B[20-80/1]-C[5-60/1]-T[5-20/1]-L[50-150/1]	硬化処理無電解ニッケルメッキ	50 ～ 150	20 ～ 80	5 ～ 60	50 ～ 150	5 ～ 20	硬化処理無電解ニッケルメッキ	10	1個	-( - )	5日目
SLI-A[50-150/1]-B[20-80/1]-C[5-60/1]-T[5-20/1]-L[50-150/1]	なし	50 ～ 150	20 ～ 80	5 ～ 60	50 ～ 150	5 ～ 20	-	10	1個	-( - )	5日目

基本情報

ガイドレールと組み合わせて使用します。追加工により多様な組付が可能です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	A	B L	￥基準単価
			20〜30		31〜40		41〜50		51〜60		61〜70		71〜80
			SLI	SLD	SLI	SLD	SLI	SLD	SLI	SLD	SLI	SLD	SLI	SLD
	50〜80	50〜80	7,220	7,680	8,830	9,450	10,750	11,680	11,720	12,950	13,170	14,710	13,820	15,660
	81〜100		8,830	9,450	10,750	11,680	12,050	13,280	13,490	15,030	14,940	16,780	15,580	17,740
	101〜130		10,750	11,680	11,880	13,110	12,690	14,230	16,060	17,910	17,350	19,510	17,980	20,450
	131〜150		11,550	12,780	12,520	14,060	13,650	15,490	16,860	19,020	18,150	20,620	19,450	22,220
	50〜80	81〜100	7,860	8,630	9,310	10,230	11,250	12,480	12,370	13,910	13,970	15,820	14,770	16,920
SLI	81〜100		9,480	10,400	11,400	12,630	12,690	14,230	14,290	16,140	15,740	17,890	16,380	18,850
	101〜130		11,250	14,020	12,520	14,060	13,490	15,340	16,860	19,020	18,030	20,490	20,420	23,180
	131〜150		12,060	13,600	13,320	15,170	14,460	16,620	17,830	20,290	19,280	22,050	20,570	23,650
SLD	50〜80	101〜130	9,150	9,920	10,280	11,510	12,200	13,890	13,650	15,800	15,260	17,720	15,910	18,680
	81〜100		10,600	11,680	12,520	14,060	13,820	15,820	15,420	17,880	16,860	19,630	17,680	20,750
	101〜130		12,370	13,750	14,140	15,980	15,580	17,890	18,310	21,080	20,150	23,230	20,890	24,430
	131〜150		13,320	15,170	14,940	17,250	16,230	19,000	19,600	22,680	21,050	24,580	22,490	26,340
	50〜80	131〜150	9,630	10,550	10,750	11,980	12,850	15,000	14,460	16,920	15,740	18,820	16,540	19,920
	81〜100		11,080	12,310	13,020	14,550	14,460	16,920	16,060	18,830	17,680	21,060	18,480	22,320
	101〜130		13,170	14,710	14,770	16,620	16,380	19,150	19,120	22,200	20,890	24,430	21,850	26,150
	131〜150		14,140	16,140	15,580	17,890	16,860	19,940	20,400	23,780	22,020	25,860	23,620	28,230

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	8％	13％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
