ガイドブロック
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

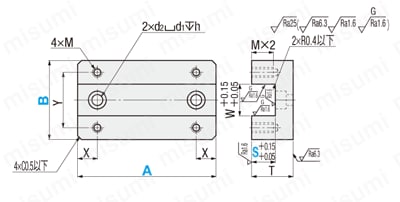

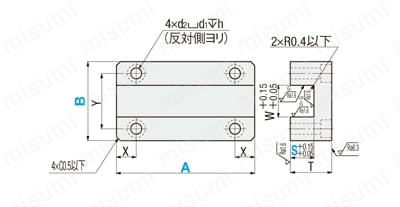

外形図・規格表
SGRA | SGRB |
[ M ]材 質 S45C相当
[ H ]硬 度 HV500〜
[ S ]表面処理 硬化処理
無電解ニッケルメッキ
（研磨後メッキ）
[ ! ]硬化処理 無電解ニッケルメッキ品は、写真と色が異なる場合がありますが、
品質的には問題ありません。
規格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 選択 | S 選択 | W | T | X | Y | d1 | d2 | h | M | ￥基準単価 | ||
| Type | B | SGRA | SGRB | ||||||||||
| SGRA SGRB | 40 | 40 | 12 | 16 | 20 | 7 | 28 | 9.5 | 5.5 | 5.5 | 4 | 6,600 | 6,980 |
| 50 | 7,380 | 7,770 | |||||||||||
| 50 | 50 | 15 20 | 20 | 30 | 10 | 36 | 11 | 6.5 | 6.5 | 5 | 7,320 | 7,770 | |
| 60 | 7,950 | 8,330 | |||||||||||
| 60 | 60 | 15 20 | 30 | 30 | 10 | 46 | 11 | 6.5 | 6.5 | 5 | 8,770 | 9,150 | |
| 80 | 9,080 | 9,470 | |||||||||||
| 100 | 9,600 | 9,980 | |||||||||||
| 80 | 80 | 20 25 | 40 | 40 | 15 | 60 | 14 | 9 | 9 | 6 | 11,370 | 11,750 | |
| 100 | 11,900 | 12,280 | |||||||||||
| 120 | 12,650 | 13,030 | |||||||||||
追加工
| 追加工 コード | 追加工内容 | 指定方法 | ￥/1Code | ||||||||||||||||
| SC | S寸法変更 | SC＝指定１ｍｍ単位
| SGRA80-100-25-SC10 | 500 | |||||||||||||||
| NC | ノック穴追加工 | ノック穴を2ヶ所追加工します。
| SGRA80-100-25-NC | 1,000 | |||||||||||||||
型番リスト
- 表示件数:
| 型番 |
幅 B(mm) |
カバー取付穴 |
A(mm) |
S(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
40
|
ザグリ穴
|
40 ～ 50
|
12
| 10 | 1個 | -( -
) | 5日目 | |
50
|
ザグリ穴
|
50 ～ 60
|
15 ～ 20
| 10 | 1個 | -( -
) | 5日目 | |
60
|
ザグリ穴
|
60 ～ 100
|
15 ～ 20
| 10 | 1個 | -( -
) | 5日目 | |
80
|
ザグリ穴
|
80 ～ 120
|
20 ～ 25
| 10 | 1個 | -( -
) | 5日目 | |
40
|
タップ穴
|
40 ～ 50
|
12
| 10 | 1個 | -( -
) | 5日目 | |
50
|
タップ穴
|
50 ～ 60
|
15 ～ 20
| 10 | 1個 | -( -
) | 5日目 | |
60
|
タップ穴
|
60 ～ 100
|
15 ～ 20
| 10 | 1個 | -( -
) | 5日目 | |
80
|
タップ穴
|
80 ～ 120
|
20 ～ 25
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
【特長】・硬化処理により対磨耗性に優れたガイドブロックです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様

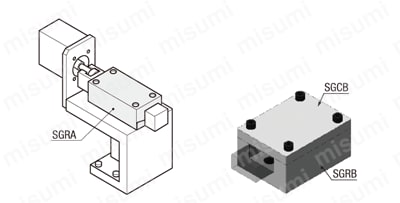

使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
