転造ボールねじ STD. ナット/潤滑Uナット 軸径Φ15 リード5・10・20

転造ボールねじ STD. ナット/潤滑Uナット 軸径Φ15 リード5・10・20

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる(3件)
通常価格(税別)
 -
税込価格
 -

2024年新商品 潤滑ユニットナットタイプ販売開始・ナット内に封入された潤滑油...

詳細情報を確認する

  • 種類:
    転造
  • セット品/単品:
    セット品
  • ねじ軸外径(mm):
    15
  • フランジ形状:
    丸形2面取り
  • 軸端 種類:
    標準軸端加工品
  • ナット種類:
    スタンダードナット
  • ナット構造:
    シングル
  • 循環方式:
    デフレクタ式
  • ねじれ方向:
  • 使用条件:
    標準
  • 予圧:
    予圧無
  • 材質証明書:
    対象
  • 材質証明書:材質:
    ねじ軸:S55C|ナット:SCM420|カラー:S45C

(i)ご注意

  • スタンダードナットと潤滑ユニットナットでは、ナットのサイズが変わります。
  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • Gグリース/Lグリースに変更の場合は、ねじ軸を脱脂洗浄してグリスを塗布しなおしております。
    グリースの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。
  • Sグリースはネジ軸を脱脂洗浄しておりますが、ナット内部に一部防錆油が塗布されているためクリーンルーム対応には適しません。お手元に届きましたらネジ軸の防錆処理をお願いします。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定84件の候補があります。

Loading...

外形図・規格表

外形図

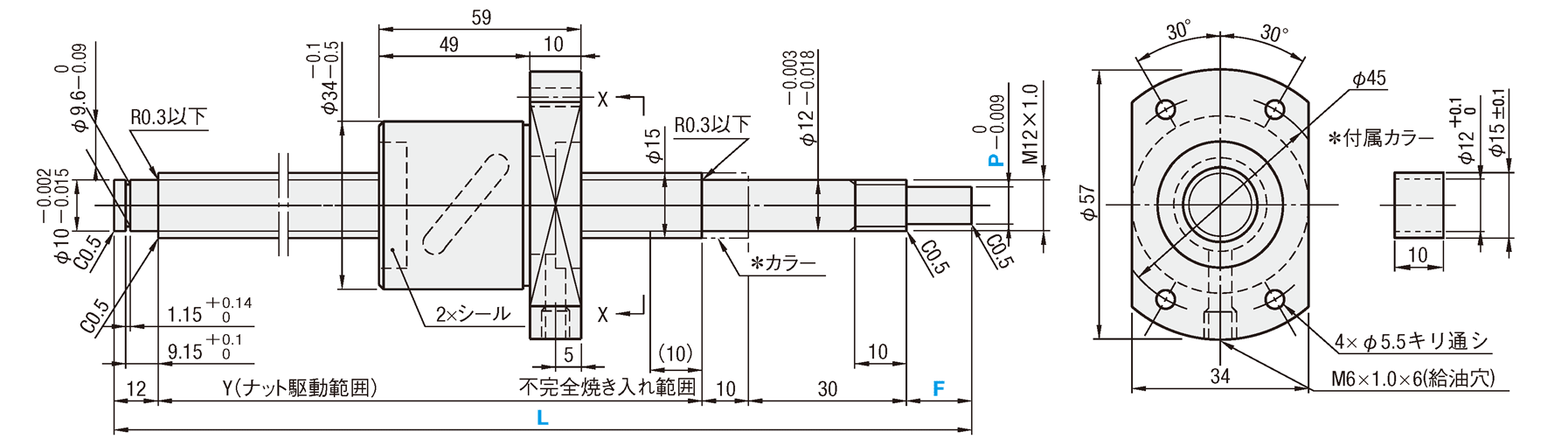

●ねじ径15リード05
BSST・BSSR(K)・BSSZ(K)・BSRR(K)
転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像

矢視X-X

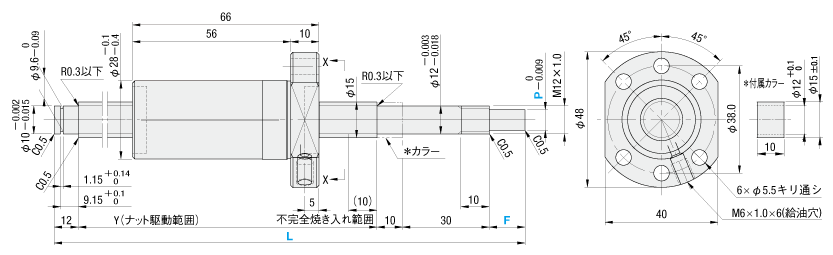

BSSTMX

矢視X-X

転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像
*付属カラー(1個) [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
(固定側サポートユニット使用時に利用。単品販売はしていません。)

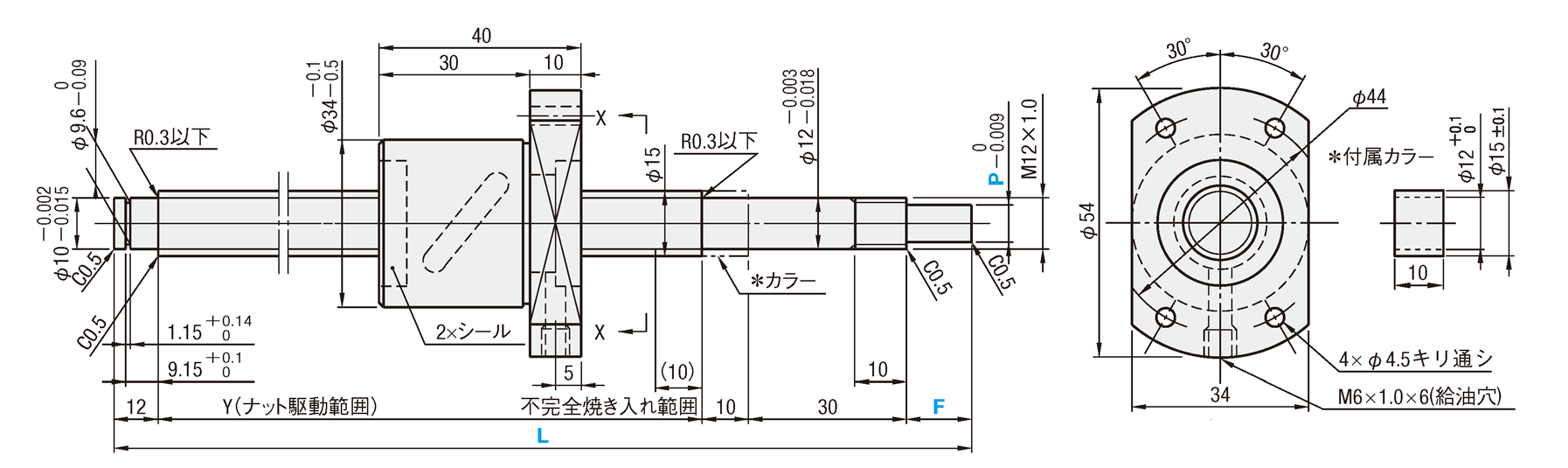

●ねじ径15リード10
BSST・BSSR(K)・BSSZ(K)・BSRR(K)
転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像

矢視X-X

BSSTMX

矢視X-X

転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像
*付属カラー(1個) [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
(固定側サポートユニット使用時に利用。単品販売はしていません。)

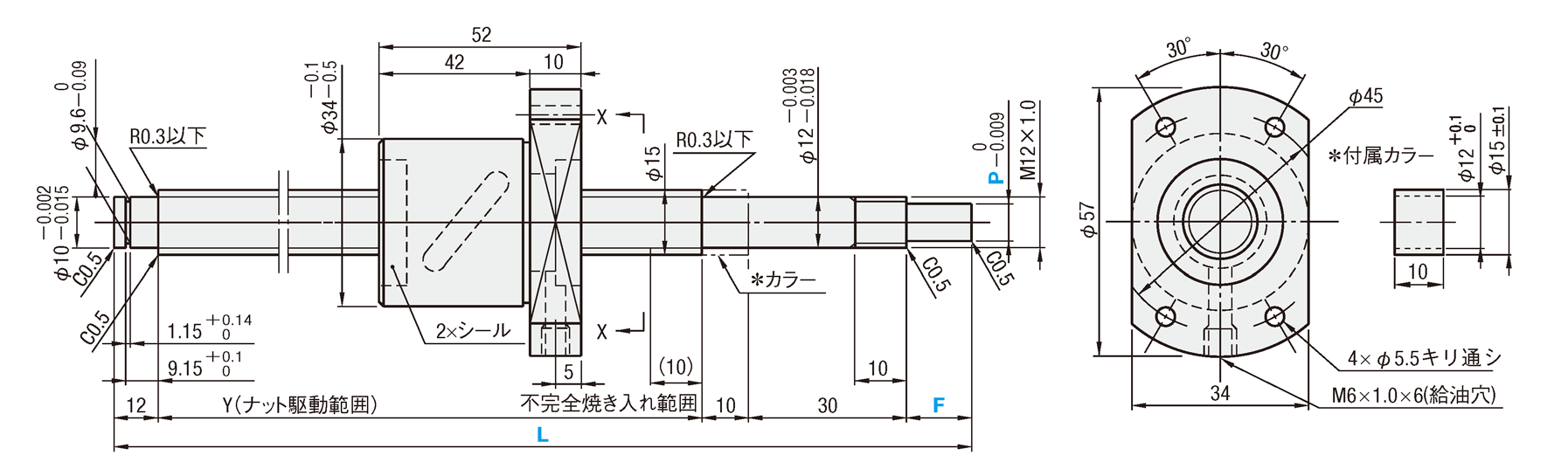

●ねじ径15リード20
BSST・BSSR(K)・BSSZ(K)・BSRR(K)
転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像

矢視X-X


BSSTMX

矢視X-X

転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像
*付属カラー(1個) [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
(固定側サポートユニット使用時に利用。単品販売はしていません。)
ナット
種類
Type精度
等級
ねじ径リードねじ軸ナット
標準F・P指定[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度[ S ]表面処理
スタンダード
ナット
BSSTC7155・10・20S55C高周波焼入SCM420浸炭焼入[ ! ]リン酸塩皮膜処理
BSSRBSSRKC105・10・20リン酸塩皮膜処理リン酸塩皮膜処理
BSSZBSSZK
BSRRBSRRK低温黒色クロムメッキ
潤滑ユニット
ナット
BSSTMXC7
[ ! ]BSSTのナットフランジ取付面は表面処理されません。
グリースは単品購入可能です
単品型式
品名
¥基準単価
S1-080G-J
クロダ Sグリース
6,500

規格表

型式LFP
BSSZ1505200
BSSZK1510370F20P8
BSSR1520L370(Lタイプグリース入り)
転造ボールねじ  STD. ナット 軸径φ15 リード5・10・20:関連画像BSSR1505G370(Gタイプグリース入り)
    BSSTMX1505370(潤滑ユニットナット、Sタイプグリース入り)
ナット
種類
精度
等級
型式指定1mm単位Yボール
ボール
中心径
ねじ
谷径
循環数基本定格荷重軸方向
すきま
ねじれ
方向
Typeねじ軸外径リードL*F*PC(動)kNCo(静)kN
スタンダード
ナット
C7BSST150515012001510L-673.17515.8-12.52.5巻1列5.110.50.03以下
C10BSSR BSSZ BSRR0.10以下
BSSRK BSSZK BSRRK1530610L-(52+F)
C7BSST1020012001510L-670.03以下
C10BSSR BSSZ BSRR0.10以下
BSSRK BSSZK BSRRK1530610L-(52+F)
C7BSST2020012001510L-6715.8-12.51.5巻2列5.813.30.03以下
C10BSSR BSSZ BSRR0.10以下
BSSRK BSSZK BSRRK1530610L-(52+F)
潤滑ユニット
ナット
C7
BSSTMX
5
150~1200
15
10
L-67
2.778
15.6
-12.7
3.7巻1列
7.6
12
0.005以下
10
200~1200
2.7巻1列
5.7

8.7

20
200~1200
1.7巻1列
3.8
5.5
*F・PはBSSRK・BSSZK・BSRRKのみ指定可能です。[ ! ]F≦P×3となります。[ ! ]Y(ナット駆動範囲)>(ナット全長)となります。 kgf=N×0.101972

追加工

型式L F  P (FC・KC…etc.)
BSSR1505350    KC10
AlterationsCodeSpec.¥/1 Code  AlterationsCodeSpec.¥/1 Code
両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。
WNC両軸端加工を行いません。
指定方法 WNC-S20-F80
[ ! ]焼きなまし指定+25mmの範囲は
硬度低下の可能性があります。
[ ! ]S+F≦L/2 [ ! ]L-(S+F)≦Y+50
[ ! ]焼き鈍し指定部+25mmの振れは
規格より大きくなる可能性があります。
-2,500固定側スパナ溝加工

不完全焼き入れ範囲
SZC固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。
700
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC
-2,500固定側軸端キー溝加工
キー溝詳細寸法 >>P.706
KC固定側軸端にキー溝加工を行います。
KC=指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦P×3  KC≦F-1
1,400
ナット向き変更
  (支持側)  (固定側)
通常
変更
RLCナットの向きを変更します。
指定方法 RLC
無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
(キー溝寸法はKCと同じです。)
K,S=指定1mm単位
指定方法 KLC-K5-S3
[ ! ]4≦K+S≦P×3  K+S≦F-2
1,400
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC [ NG ]FCとの併用不可。
無料固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC=指定1mm単位
指定方法 SC10
[ ! ]5≦SC≦P×3  SC≦F-1

700
支持側軸端長さ変更


FC

支持側軸端長さを変更します。
FC=指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30 [ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可
700固定側軸端平面取加工(2ヶ所)
SWC SGC
SWC
SGC
固定側軸端に平面取加工を2ヶ所行います。
SWC:90°の位置 SGC:120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦P×3  SWC・SGC≦F-1
各700
支持側加工変更
GC支持側の加工を変更します。
Q=8・10・12より選択
G=指定1mm単位
指定方法 GC-Q8-G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可
1,000専用の仮軸を付属
TAS各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法は、>>こちら
仮軸の単品販売はございません。
300
支持側軸端タップ加工
MC支持側軸端にタップ加工を行います。
MC=指定1mm単位
指定方法 MC20

M  ℓ   [ ! ]Y寸法は短くなります。

M5×0.812

[ ! ]18≦MC≦30
1,400

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。(注意点①の図参照)
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。(注意点②の図参照)
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。(注意点③の図参照)
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。(注意点④の図参照)
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。

注意点
段付き部から2mm以上の隙間を
あけて追加工を指定してください
30度台形ねじ サポートユニット適応タイプ:関連画像
注意点
追加工同士の間隔は
2mm以上必要です。
30度台形ねじ サポートユニット適応タイプ:関連画像
注意点
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。(下部図面は一例てす)
30度台形ねじ サポートユニット適応タイプ:関連画像
上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。
注意点
同一軸上に追加工が重なるような指示は不可となります。
(下部の図はNG例)
30度台形ねじ サポートユニット適応タイプ:関連画像




追加工A、Bの位置が重なる部分

■サポートユニットとの組合せ
ボールねじ型式推奨サポートユニット
Typeねじ軸
外径
リード型式形状固定側支持側掲載
ページ
TypeNo.
BSST
BSSR
BSSZ
BSRR
1505
10
20
BRW12丸型 こちら
BUR12 こちら
BSW12角型 こちら
BUN12 こちら
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。(こちら
■ナットブラケットとの組合せ
ボールねじ型式推奨ナットブラケット
Typeねじ軸
外径
リード型式掲載
ページ
TypeNo.
BSST
BSSR
BSSZ
BSRR
1505BNFB
BNFM
BNFR
BNFA
1505Rこちら
101510Rこちら
201520Sこちら
