転造ボールねじ　　ブロックナット　軸径φ15・20・25

転造ボールねじ　　ブロックナット　軸径φ15・20・25

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・テーブルに直接取付可能な転造ボールねじです。・軸径はφ15・20・2...

詳細情報を確認する

  • 種類：
    転造
  • 精度等級：
    C10
  • フランジ形状：
    ブロック
  • 軸端 種類：
    標準軸端加工品
  • ナット構造：
    シングル
  • 循環方式：
    チューブ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 予圧：
    予圧無
  • ねじ軸表面処理：
    リン酸塩皮膜処理

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

マガジンリフター

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
製造現場のためのカップリング総合情報

型番

未確定34件の候補があります。

Loading...

外形図・規格表

外形図

BSBR（K） 1505・1510

矢視X－X


＊（　）内はBSSR(K)1510の寸法です。
＊付属カラー（1個）　[ M ]材質S45C　[ S ]表面処理　四三酸化鉄皮膜

BSBR（K） 2005・2010


矢視X－X

P公差
8～10

0

-0.009

11・12

0

-0.011

＊（　）内はBSSR(K)2010の寸法です。
＊付属カラー（1個）　[ M ]材質S45C　[ S ]表面処理　四三酸化鉄皮膜

BSBR（K） 2505・2510

矢視X－X

P公差
10

0

-0.009

11～15

0

-0.011

＊（　）内はBSSR(K)2510の寸法です。
＊付属カラー（1個）　[ M ]材質S45C　[ S ]表面処理　四三酸化鉄皮膜
ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
標準F・P指定[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度[ S ]表面処理
ブロックナットBSBRBSBRKC1015・20・255・10S55C高周波焼入
56〜62HRC		リン酸塩皮膜処理SCM420浸炭焼入
58〜62HRC		リン酸塩皮膜処理

規格表

型式−L−F−P
BSBR1505
BSBRK2510		−
−		200
370
−F40−P15
ナット
種類		精度
等級		型式指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		ねじれ
方向
Typeねじ軸外径リードL＊F＊PC(動)kNCo(静)kN
ブロック
ナット		C10BSBR1505150〜12001510L−673.17515.8(12.5)2.5巻1列5.110.50.10以下右
BSBRK15〜306〜10L−(52＋F)
BSBR101510L−67
BSBRK15〜306〜10L−(52＋F)
BSBR2005200〜12002012L−8720.8(17.5)6.214.7
BSBRK20〜368〜12L−(67＋F)
BSBR102012L−874.762521(16.3)10.622.70.15以下
BSBRK20〜368〜12L−(67＋F)
BSBR2505200〜15002715L−1183.17525.8(21.8)6.618.70.10以下
BSBRK27〜4510〜15L−(91＋F)
BSBR10250〜15002715L−1186.3526.8(20.3)2.5巻2列27.576.30.20以下
BSBRK27〜4510〜15L−(91＋F)
＊F・PはBSBRKのみ指定可能です。 [ ! ]F≦P×3となります。 [ ! ]Y(ナット駆動範囲)＞(ナット全長)となります。 kgf＝N×0.101972

追加工

型式−L− F − P −（FC・MC…etc.）
BSBR2505−700    −RLC
AlterationsCodeSpec.￥/1 Code  AlterationsCodeSpec.￥/1 Code
両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。		WNC両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。		－4,000固定側スパナ溝加工

不完全焼き入れ範囲

 ABCD
BSBR15□□100
－0.2		75(22)
BSBR20□□160
－0.25		96(25)
BSBR25□□180
－0.25		107(27)
SZC固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。		700
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－4,000
ナット向き変更
   （支持側）（固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
キー溝詳細寸法 >>P.706

KC固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC20
[ ! ]3≦KC≦P×3 KC≦F－1 (BSBR15□□)
[ ! ]4≦KC≦P×3 KC≦F－1 (BSBR20□□)
[ ! ]5≦KC≦P×3 KC≦F－1 (BSBR25□□)		1,400
支持側軸端止め輪溝加工無


 		RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料固定側軸端キー溝加工


 		KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K20－S3
[ ! ]4≦K＋S≦P×3 K＋S≦F－2 (BSBR15□□)
[ ! ]5≦K＋S≦P×3 K＋S≦F－2 (BSBR20□□)
[ ! ]6≦K＋S≦P×3 K＋S≦F－2 (BSBR25□□)		1,400
支持側加工変更




 		GC支持側の加工を変更します。
Q＝8・10・12より選択　
Q＝8・10・12より選択 (BSBR15□□)
Q＝10・12・15より選択 (BSBR20□□)
Q＝10・12・15・20より選択 (BSBR25□□)
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可		2,000固定側軸端平面取加工




 		SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC20
[ ! ]5≦SC≦P×3  SC≦F－1		700
支持側軸端長さ変更

型式A
BSBR15□□9.15
BSBR20□□10.15
BSBR25□□15.35
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30 (BSBR15□□・20□□)
[ ! ]19≦FC≦60 (BSBR25□□)
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可		700固定側軸端平面取加工（2ヶ所）

SWC SGC

 		SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC20
[ ! ]5≦SWC・SGC≦P×3  SWC・SGC≦F－1		各700
支持側軸端タップ加工

型式AM ℓ 
BSBR15□□9.15M5×0.812
BSBR20□□10.15M6×1.015
BSBR25□□15.35M8×1.2520
MC支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC40
[ ! ]18≦MC≦30 (BSBR15□□)
[ ! ]21≦MC≦30 (BSBR20□□)
[ ! ]28≦MC≦60 (BSBR25□□)
[ ! ]Y寸法は短くなります。		1,400専用の仮軸を付属


 		TAS各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はP.707をご覧ください。		BSBR15□□：300
BSBR20□□：400
BSBR25□□：500

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　サポートユニット適応タイプ:関連画像
上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。		注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　サポートユニット適応タイプ:関連画像




追加工A、Bの位置が重なる部分

型番リスト

表示件数:
  1. 1
型番
セット品/単品
ねじ軸外径(mm)
リード(mm)
循環数(列×巻)
ねじ軸全長 L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
軸方向すきま
グリース種類
軸端長さ F(mm)
軸径 P(φ)
軸端寸法（固定・指定）
ナットサイズ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
標準
15
10
固定
スタンダード
10

1個

-( - )

3日目

セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Gタイプ
15
10
固定
-
10

1個

-( - )

5日目

セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Lタイプ
15
10
固定
-
10

1個

-( - )

5日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
標準
15
10
固定
スタンダード
10

1個

-( - )

3日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Gタイプ
15
10
固定
-
10

1個

-( - )

5日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Lタイプ
15
10
固定
-
10

1個

-( - )

5日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
標準
20
12
固定
スタンダード
10

1個

-( - )

3日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
Gタイプ
20
12
固定
-
10

1個

-( - )

5日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
Lタイプ
20
12
固定
-
10

1個

-( - )

5日目

セット品
20
10
1×2.5
200 ～ 1200
10600
22700
[0.2以下] 0.15以下
標準
20
12
固定
スタンダード
10

1個

-( - )

3日目

セット品
20
10
1×2.5
200 ～ 1200
10600
22700
[0.2以下] 0.15以下
Gタイプ
20
12
固定
-
10

1個

-( - )

5日目

セット品
20
10
1×2.5
200 ～ 1200
10600
22700
[0.2以下] 0.15以下
Lタイプ
20
12
固定
-
10

1個

-( - )

5日目

セット品
25
5
1×2.5
200 ～ 1500
6600
18700
[0.10以下] 0.10以下
標準
27
15
固定
スタンダード
10

1個

-( - )

3日目

セット品
25
5
1×2.5
200 ～ 1500
6600
18700
[0.10以下] 0.10以下
Gタイプ
27
15
固定
-
10

1個

-( - )

5日目

セット品
25
5
1×2.5
200 ～ 1500
6600
18700
[0.10以下] 0.10以下
Lタイプ
27
15
固定
-
10

1個

-( - )

5日目

セット品
25
10
2×2.5
250 ～ 1500
27500
76300
[0.2以下] 0.20以下
標準
27
15
固定
スタンダード
10

1個

-( - )

3日目

セット品
25
10
2×2.5
200 ～ 1500
27500
76300
[0.2以下] 0.20以下
Gタイプ
27
15
固定
-
10

1個

-( - )

5日目

セット品
25
10
2×2.5
200 ～ 1500
27500
76300
[0.2以下] 0.20以下
Lタイプ
27
15
固定
-
10

1個

-( - )

5日目

セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
標準
15 ～ 30
6 ～ 10
指定
スタンダード
10

1個

-( - )

3日目

セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Gタイプ
15 ～ 30
6 ～ 10
指定
-
10

1個

-( - )

5日目

セット品
15
5
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Lタイプ
15 ～ 30
6 ～ 10
指定
-
10

1個

-( - )

5日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
標準
15 ～ 30
6 ～ 10
指定
スタンダード
10

1個

-( - )

3日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Gタイプ
15 ～ 30
6 ～ 10
指定
-
10

1個

-( - )

5日目

セット品
15
10
1×2.5
150 ～ 1200
5100
10500
[0.10以下] 0.10以下
Lタイプ
15 ～ 30
6 ～ 10
指定
-
10

1個

-( - )

5日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
標準
20 ～ 36
8 ～ 12
指定
スタンダード
10

1個

-( - )

3日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
Gタイプ
20 ～ 36
8 ～ 12
指定
-
10

1個

-( - )

5日目

セット品
20
5
1×2.5
200 ～ 1200
6200
14700
[0.10以下] 0.10以下
Lタイプ
20 ～ 36
8 ～ 12
指定
-
10

1個

-( - )

5日目

セット品
20
10
1×2.5
200 ～ 1200
10600
22700
[0.2以下] 0.15以下
標準
20 ～ 36
8 ～ 12
指定
スタンダード
10

1個

-( - )

3日目

セット品
20
10
1×2.5
200 ～ 1200
10600
22700
[0.2以下] 0.15以下
Lタイプ
20 ～ 36
8 ～ 12
指定
-
10

1個

-( - )

5日目

セット品
25
5
1×2.5
200 ～ 1500
6600
18700
[0.10以下] 0.10以下
標準
27 ～ 45
10 ～ 15
指定
スタンダード
10

1個

-( - )

3日目

セット品
25
5
1×2.5
200 ～ 1500
6600
14700
[0.10以下] 0.10以下
Gタイプ
27 ～ 45
10 ～ 15
指定
-
10

1個

-( - )

5日目

セット品
25
5
1×2.5
200 ～ 1500
6600
14700
[0.10以下] 0.10以下
Lタイプ
27 ～ 45
10 ～ 15
指定
-
10

1個

-( - )

5日目

セット品
25
10
2×2.5
250 ～ 1500
27500
76300
[0.2以下] 0.20以下
標準
27 ～ 45
10 ～ 15
指定
スタンダード
10

1個

-( - )

3日目

セット品
25
10
2×2.5
200 ～ 1500
27500
22700
[0.2以下] 0.20以下
Lタイプ
27 ～ 45
10 ～ 15
指定
-
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・テーブルに直接取付可能な転造ボールねじです。・軸径はφ15・20・25です。

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ナット
種類		精度
等級		型式￥基準単価 1〜4コ
L150〜199L200〜400L401〜600L601〜800L801〜1000L1001〜1200L1201〜 1500
ブロックナットC10BSBR150523,58023,58024,10026,95026,95026,950－
BSBR151027,69027,69029,10030,49031,91033,270－
BSBR2005－25,27026,23029,75030,26030,260－
BSBR2010－28,97030,80032,62034,47036,300－
BSBR2505－30,47031,50031,94032,46037,31037,810
BSBR2510－41,24043,18045,13047,06049,01051,910
[ ! ]F・P指定タイプ　BSBRKの価格について−BSBRK15□□・20□□−
標準タイプに3,570円を加算してください。
ex.）BSBRK1505−400−F20−P8
>23,580円＋3,570円＝27,150円
−BSBRK25□□−
標準タイプに4,830円を加算してください。
ex.）BSBRK2510ー400−F27−P13
>41,240円＋4,830円＝46,070円

納期

 3 日目出荷
ご注文締切
急ストークA翌日出荷800円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円

数量区分標準対応個別対応
小口大口
数　量1〜45〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■周辺部品：下記のような部品と組み合わせてご使用いただけます。

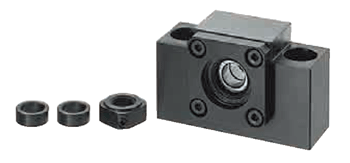

サポートユニット（角型タイプ） サポートユニット（丸型タイプ） 

■サポートユニットとの組合せ
ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側掲載
ページ
TypeNo.
BSBR1505
10		BRW12丸型○ P.791
BUR12 ○P.792
BSW12角型○ P.785
BUN12 ○P.786
2005
10		BRW15丸型○ P.791
BUR15 ○P.792
BSW15角型○ P.785
BUN15 ○P.786
2505
10		BRW20丸型○ P.791
BUR20 ○P.792
BSW20角型○ P.785
BUN20 ○P.786
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
[ ! ]軸径φ20・φ25と角型サポートユニットの組み合わせは、ボールねじのナットが底面に接触する可能性がありますので、設計に十分ご注意ください。
■備考
[ ! ]リチウム石けんグリース（シェル アルバニアグリースS2）封入済です。
[ ! ]各種グリースに変更できます。出荷日・価格・性能については>>こちら
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から抜いたりしないでください。
ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。サポートユニット付属のカラー１つを締め付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

転造ボールねじ　　ブロックナット　軸径φ15・20・25

転造ボールねじ　　ブロックナット　軸径φ15・20・25

    転造ボールねじ　 コンパクト ナット　軸径φ25　リード5

    転造ボールねじ　 コンパクト ナット　軸径φ25　リード5

      転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

      転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

        転造ボールねじ　 コンパクト ナット　軸径φ20　リード5・10

        転造ボールねじ　 コンパクト ナット　軸径φ20　リード5・10

          転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

          転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

            転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

            転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

              転造ボールねじ　 コンパクト ナット　軸径φ12　リード4

              転造ボールねじ　 コンパクト ナット　軸径φ12　リード4

                【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）

                【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）

                  【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ20 リード5・10・20

                  【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ20 リード5・10・20

                    転造ボールねじ　 STD. ナット　軸径φ28・32　リード6・10・32

                    転造ボールねじ　 STD. ナット　軸径φ28・32　リード6・10・32

                      転造ボールねじ MYシリーズ

                      転造ボールねじ MYシリーズ

                        転造ボールねじ MVシリーズ（ねじ軸表面処理なし）

                        転造ボールねじ MVシリーズ（ねじ軸表面処理なし）

                          【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2

                          【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 森本精密シャフト 森本精密シャフト ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   5日目～   5日目～   5日目～   5日目～   5日目～   5日目～   8日目～   8日目～   3日目～   3日目   3日目～   8日目～
                            種類 転造 転造 転造 転造 転造 転造 転造 精密 精密 転造 転造ボールねじ 転造ボールねじ 精密
                            精度等級 C10 C10 C10 C10 C10 C10 C10 C5 C5 C10 C10 C10 C5
                            フランジ形状 ブロック 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り
                            軸端 種類 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品
                            ナット構造 シングル シングル シングル シングル シングル シングル シングル シングル シングル シングル シングル シングル シングル

                            転造ボールねじ　　ブロックナット　軸径φ15・20・25のレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              0%
                            3. 星３
                              33%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            太陽光発電パネルの強風対策の開閉に使用
                            評価 5.0満足度：5.02016/09/08
                            重量８０ｋｇある２枚のソーラーパネルを開閉するために使用した。
                            重量物の上げ下げが５０ＷモーターとＬＭガイドとの組み合わせで
                            簡単に製作できた。
                            使用場所が野外であるため埃（砂）、雨水の対策が難しく苦労した。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワイヤー式操作レバーの代用の微調整操作送り装置
                            評価 5.0満足度：5.02022/06/02
                            ワイヤー式操作レバーで微調整できないので、代用で、回転で微調整送りを可能にできた。サイズと長さしか選択できないが、その分、ミスミの標準品が使用できて、トータルで安価になった。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品に使用しています
                            評価 3.0満足度：3.02022/03/24
                            顧客から設計を含めて製作を依頼された生産設備装置の駆動系に使用しています。公差、機能は問題ありませんでした。ただ使う場所によっては、駆動時の音がうるさく感じるかもしれません。一か所で部品が揃えられるミスミから購入しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            ボールねじカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
