精密ボールねじ 軸径φ6・8 リード2
- 通常価格(税別)
- -
- 税込価格
- -
類似品比較ポイント：高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討くだ...
(i)ご注意
- 大変申し訳ございませんが、受注増加の影響で、一部型式にて一時的に長納期化しております。
ストーク対応もお受けしておりません。何卒ご理解のほどお願いいたします。 - ボールねじ及びナットの単体販売は行っておりません。組み合わせにより精度保証しております。
- Gグリス/Lグリスに変更の場合は、ねじ軸を脱脂/洗浄してグリスを塗布しなおしております。
グリスの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

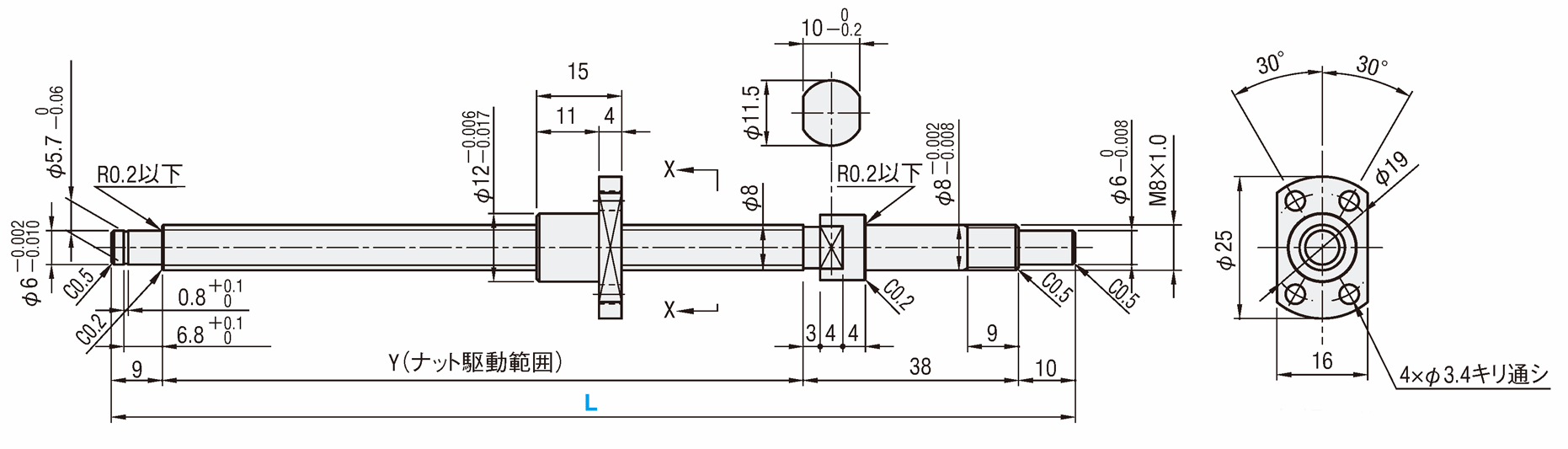

外形図
矢視X－X
BSX0801
矢視X－X
BSX・BSS・BSSE0802
矢視X－X
[ ! ]BSX0802タイプはフェルトシール付になります。
| ナット 種類 | Type | 精度 等級 | ねじ径 | リード | ねじ軸 | ナット | ||
| [ M ]材質 | [ H ]硬度 | [ M ]材質 | [ H ]硬度 | |||||
| コンパクトナット | BSX | C3 | 6・8 | 1・2 | SCM415 | 浸炭焼入 58〜62HRC | SCM420 | 浸炭焼入 58〜62HRC |
| スタンダードナット | BSS | C5 | 8 | 2 | ||||
| BSSE | C7 | |||||||
規格表
| 型式 | − | L | |
| BSX0601 BSS0802 BSS0802L BSS0802G | − − − − | 185 200 210 210 | （Lタイプグリース入り） （Gタイプグリース入り） |
| ナット 種類 | 精度 等級 | 型式 | 指定1mm単位 | Y | ボール 径 | ボール 中心径 | ねじ谷径 | 循環数 | 基本定格荷重 | 軸方向 すきま | 予圧トルク N・cm | ねじれ 方向 | |||
| Type | ねじ軸外径 | リード | L | C(動)kN | Co(静)kN | ||||||||||
| コンパクト ナット | C3 | BSX | 06 | 01 | 80〜205 | L−40 | 0.800 | 6.24 | (5.3) | 1巻3列 | 0.55 | 1.15 | 0(予圧品) | 1.3以下 | 右 |
| 08 | 01 | 80〜255 | L−57 | 8.24 | (7.3) | 0.65 | 1.6 | 1.8以下 | |||||||
| スタンダード ナット | 08 | 02 | 100〜240 | 1.5875 | 8.3 | (6.6) | 2.5巻1列 | 1.22 | 1.3 | 0.3〜2.6 | |||||
| C5 | BSS | 100〜210 | 1.95 | 2.6 | 0.005以下 | 0.5以下 | |||||||||
| C7 | BSSE | 0.030以下 | − | ||||||||||||
[ ! ]ボールねじ及びナットの単体販売は行っておりません。組み合わせにより精度保証しております。
（BSXはマルテンプPS2（協同油脂）封入済です。）
[ ! ]止め輪は、>>こちら
[ ! ]グリースニップルは、>>こちら
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、
ねじ軸から抜いたりしないでください。
ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]各種グリースに変更できます。出荷日・価格・性能については>>こちら
[ NG ]BSXは適用外
[ ! ]ボールねじのラインナップ一覧表は、>>こちら。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]サポートユニット付属のカラー１つを締め付けナット側でお使いください。
追加工
| 型式 | − | L | − | （FC・KC…etc.） |
| BSS0802 | − | 190 | − | KC3 |
| Alterations | Code | Spec. | ￥/1 Code | Alterations | Code | Spec. | ￥/1 Code | |||||||
支持側軸端加工無 | NC | 支持側の軸端加工は行いません。 指定方法 NC [ NG ]BSX0601は適用外 | －2,000 | 固定側軸端キー溝加工 キー溝詳細寸法 >>P.706  | KC | 固定側軸端にキー溝加工を行います。 KC＝指定1mm単位 指定方法 KC6 [ ! ]3≦KC≦9 [ NG ]BSX0601は適用外 | 1,400 | |||||||
ナット向き変更
| RLC | ナットの向きを変更します。 指定方法 RLC | 無料 | 固定側軸端キー溝加工 | KLC | 固定側軸端キー溝加工の位置指定ができます。 （キー溝寸法はKCと同じです。） K,S＝指定1mm単位 指定方法 KLC－K5－S1 [ ! ] 4≦K＋S≦9 [ NG ]BSX0601は適用外 | 1,400 | |||||||
支持側軸端止め輪溝加工無 | RNC | 支持側軸端の止め輪溝加工 を行いません。 指定方法 RNC [ NG ]FCとの併用不可。 [ NG ]BSX0601は適用外 | 無料 | 固定側軸端平面取加工 | SC | 固定側軸端に平面取加工を行います。 SC＝指定1mm単位 指定方法 SC7 [ ! ]5≦SC≦6（BSX0601） [ ! ]5≦SC≦9（BS□□0801・0802） | 600 | |||||||
支持側軸端長さ変更 | FC | 支持側軸端長さを変更します。 FC＝指定1mm単位 指定方法 FC20 [ ! ]10≦FC≦20 [ ! ]Y寸法は短くなります。 [ NG ]BSX0601・0801は適用外 | 1,000 | 固定側軸端平面取加工（2ヶ所） SWC SGC  | SWC SGC | 固定側軸端に平面取加工を2ヶ所行います。 SWC：90°の位置 SGC：120°の位置 指定1mm単位 指定方法 SWC6 [ ! ]5≦SWC・SGC≦6（BSX0601） [ ! ]5≦SWC・SGC≦9（BS□□0801・0802） | 各1,200 | |||||||
[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。
| 注意点① 段付き部から2mm以上の隙間を あけて追加工を指定してください  | 注意点② 追加工同士の間隔は 2mm以上必要です。  | 注意点③ 追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）  上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。 | 注意点④ 同一軸上に追加工が重なるような指示は不可となります。 （下部の図はNG例）
|
■キー溝詳細寸法
| 軸径 | b | t | ||
| 基準 寸法 | 許容差 （N9) | 基準 寸法 | 許容差 | |
| 6～7 | 2 | -0.004 -0.029 | 1.2 | +0.1 0 |
| 8～10 | 3 | 1.8 | ||
| 11～12 | 4 | 0 -0.03 | 2.5 | |
| 13～17 | 5 | 3.0 | ||
| 18～20 | 6 | 3.5 | ||
| ■周辺部品：下記のような部品と組み合わせてご使用いただけます。 | ||||
 |  |  |  | |
| サポートユニット（角型タイプ） | サポートユニット（丸型タイプ） | ナットブラケット（ブロックタイプ） | ||
■ボールねじの選定ガイド（概略）は、>>こちら。
・使用環境、選定条件により、温度影響や剛性の確認が必要な場合な場合があります。詳細は以下選定方法1～4を参照ください。
