精密ボールねじ　　軸径φ10　リード2・4・10

精密ボールねじ　　軸径φ10　リード2・4・10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

類似品比較ポイント: 高負荷荷重、高頻度駆動でのご使用の場合、本商品からご検討...

詳細情報を確認する

  • 種類：
    精密
  • セット品/単品：
    セット品
  • ねじ軸外径(mm)：
    10
  • フランジ形状：
    角形
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • 循環方式：
    チューブ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • ナットサイズ：
    スタンダード

(i)ご注意

  • 大変申し訳ございませんが、受注増加の影響で、一部型式にて一時的に長納期化しております。
    ストーク対応もお受けしておりません。何卒ご理解のほどお願いいたします。
  • ボールねじ及びナットの単体販売は行っておりません。組み合わせにより精度保証しております。
  • Gグリス/Lグリスに変更の場合は、ねじ軸を脱脂/洗浄してグリスを塗布しなおしております。
    グリスの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボールねじとサポートユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表

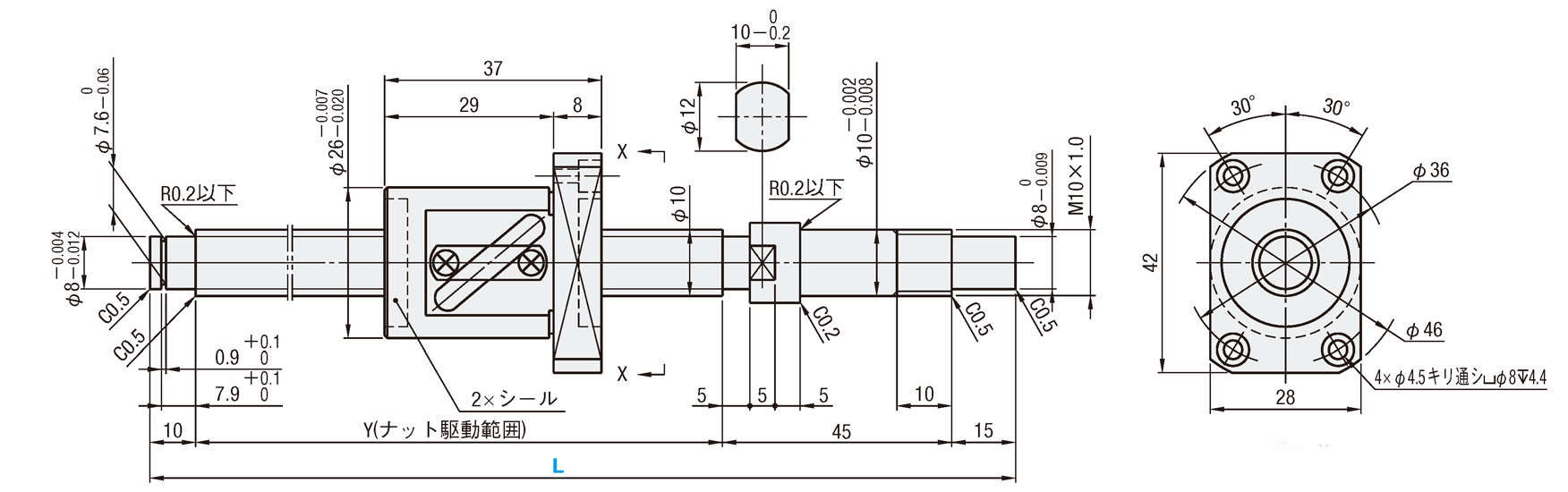

外形図

BSX・BSS・BSSE1002

矢視X－X


[ ! ]BSX1002タイプはフェルトシール付になります。

BSS・BSSE1004

矢視X－X



BSS1010

矢視X－X

ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
スタンダードナットBSXC3102＊AISI4150＊高周波焼入
58〜62HRC		SCM420浸炭焼入
58〜62HRC
BSSC52・4・10
BSSEC72・4
＊1002はねじ軸材質SCM415、浸炭焼入れになります。

規格表

型式−L
BSX1002
BSS1004L
BSSE1004G		−
−
−		200
320
150
（Lタイプグリース入り）
（Gタイプグリース入り）
ナット
種類		精度
等級		型式指定1mm単位YABZWボール径ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		予圧トルク
N・cm		ねじれ
方向
Typeねじ軸外径リードLC(動)kNCo(静)kN
スタンダード
ナット		C3BSX1002100〜310L−5730251011.51.587510.3(8.6)2.5巻1列1.411.650(予圧品)0.3〜2.5右
C5BSS100〜31527228102.253.30.005以下0.5以下
C7BSSE0.030以下−
C5BSS04150〜380L−70−−−−2.381210.6(8.1)3.355.90.005以下1.0以下
C7BSSE0.030以下−右
C5BSS10150〜450L−731.5巻1列2.23.50.005以下1.0以下
              kgf＝N×0.101972
[ ! ]ボールねじ及びナットの単体販売は行っておりません。組み合わせにより精度保証しております。
[ ! ]止め輪は、>>こちら
[ ! ]グリースは軸に直接塗布してください。
[ ! ]リチウム石けんグリース（シェル アルバニアグリースS2）封入済です。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から抜いたりしないでください。
ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]各種グリースに変更できます。出荷日・価格・性能については>>こちら
[ ! ]ボールねじのラインナップ一覧表は、>>こちら。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]サポートユニット付属のカラー１つを締め付けナット側でお使いください。

追加工

型式−L−（FC・KC…etc.）
BSS1004−270−SC10
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		1002：
ー2,000		固定側軸端キー溝加工
キー溝詳細寸法 >> P.706
KC固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦14（9）		1,400
1004・1010：
ー2,500
ナット向き変更
   （支持側）（固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K5－S1
[ ! ]4≦K＋S≦14（9）		1,400
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工
を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦14（9）		600
支持側加工変更
GC支持側の加工を変更します。
Q＝6・8より選択 [ ! ]Y寸法は短くなります。
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ NG ]1002は適用不可
[ ! ]止め輪加工無 [ NG ]FCとの併用不可		800固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦14（9）		各1,200
支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20

サイズ ℓ FC範囲
10026.810≦FC≦20
10047.911≦FC≦20
1010

[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可		1002：
1,000		[ ! ]（　）寸法は1002に適用します。








1004・1010：
1,200

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　サポートユニット適応タイプ:関連画像
上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。		注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　サポートユニット適応タイプ:関連画像




追加工A、Bの位置が重なる部分

■キー溝詳細寸法

軸径bt
基準
寸法		許容差
（N9)		基準
寸法		許容差
6～72-0.004
-0.029		1.2+0.1
0
8～1031.8
11～1240
-0.03		2.5
13～1753.0
18～2063.5
■周辺部品：下記のような部品と組み合わせてご使用いただけます。
 
サポートユニット（角型タイプ） サポートユニット（丸型タイプ） ナットブラケット（ブロックタイプ） 


■サポートユニットとの組合せ

ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側掲載
ページ
TypeNo.
BSX1002BRW8丸型○ こちら
BUR6 ○こちら
BSW8角型○ こちら
BUN8 ○こちら
BSS
BSSE		02BRW8S丸型○ こちら
BUR6 ○こちら
BSW8S角型○ こちら
BUN8 ○こちら
BSS
BSSE		04BRW10S丸型○ こちら
BUR10 ○こちら
BSW10S角型○ こちら
BUN10 ○こちら
BSS10BRW10丸型○ こちら
BUR10 ○こちら
BSW10角型○ こちら
BUN10 ○こちら
[！]サポートユニットは上記型式以外にも形状、表面処理のバリエーションを取り揃えております。(ラインナップ)

■ナットブラケットとの組合せ

ボールねじ型式推奨ナットブラケット
Typeねじ軸
外径		リード型式掲載
ページ
TypeNo.
BSX1002BNFB
BNFM
BNFR
BNFA		1002X－
BSS
BSSE		1002Sこちら
041004Sこちら
101010Sこちら

■ボールねじの選定ガイド（概略）は、>>こちら。
・使用環境、選定条件により、温度影響や剛性の確認が必要な場合な場合があります。詳細は以下選定方法1～4を参照ください。

・選定方法1
1,ボールねじの選定手順
2,ボールねじのリード精度
3,ボールねじの軸方向隙間
・選定方法2
4,許容軸方向荷重
5,許容回転速度
・選定方法3
6,寿命
7,ねじ軸の取付方法
8,温度と寿命
9,剛性
・選定方法4
10,駆動トルク
11,駆動モータの選定
12,ボールねじの選定例

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
精度等級
リード(mm)
循環数(列×巻)
ねじ軸全長 L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
軸方向すきま
予圧
グリース種類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[C5] C5
2
1×2.5
100 ～ 315
2250
3300
0.005以下
予圧無
標準
10

1個

-( - )

3日目

[C5] C5
2
1×2.5
100 ～ 315
2250
3300
0.005以下
予圧無
Gタイプ
10

1個

-( - )

5日目

[C5] C5
2
1×2.5
100 ～ 315
2250
3300
0.005以下
予圧無
Lタイプ
10

1個

-( - )

5日目

[C5] C5
4
1×2.5
150 ～ 380
3350
5900
0.005以下
予圧無
標準
10

1個

-( - )

3日目

[C5] C5
4
1×2.5
150 ～ 380
3350
5900
0.005以下
予圧無
Gタイプ
10

1個

-( - )

5日目

[C5] C5
4
1×2.5
150 ～ 380
3350
5900
0.005以下
予圧無
Lタイプ
10

1個

-( - )

5日目

[C5] C5
10
1×1.5
150 ～ 450
2200
3500
0.005以下
予圧無
標準
10

1個

-( - )

3日目

[C5] C5
10
1×1.5
150 ～ 450
2200
3500
0.005以下
予圧無
Gタイプ
10

1個

-( - )

5日目

[C5] C5
10
1×1.5
150 ～ 450
2200
3500
0.005以下
予圧無
Lタイプ
10

1個

-( - )

5日目

C7
2
1×2.5
100 ～ 315
2250
3300
0.030以下
予圧無
標準
10

1個

-( - )

3日目

C7
2
1×2.5
100 ～ 315
2250
3300
0.030以下
予圧無
Gタイプ
10

1個

-( - )

5日目

C7
2
1×2.5
100 ～ 315
2250
3300
0.030以下
予圧無
Lタイプ
10

1個

-( - )

5日目

C7
4
1×2.5
150 ～ 380
3350
5900
0.030以下
予圧無
標準
10

1個

-( - )

3日目

C7
4
1×2.5
150 ～ 380
3350
5900
0.030以下
予圧無
Gタイプ
10

1個

-( - )

5日目

C7
4
1×2.5
150 ～ 380
3350
5900
0.030以下
予圧無
Lタイプ
10

1個

-( - )

5日目

C3
2
1×2.5
100 ～ 310
1410
1650
0(予圧品)
予圧有
標準
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

類似品比較ポイント: 高負荷荷重、高頻度駆動でのご使用の場合、本商品からご検討ください。

(i)ご注意

  • 大変申し訳ございませんが、受注増加の影響で、一部型式にて一時的に長納期化しております。
    ストーク対応もお受けしておりません。何卒ご理解のほどお願いいたします。
  • ボールねじ及びナットの単体販売は行っておりません。組み合わせにより精度保証しております。
  • Gグリス/Lグリスに変更の場合は、ねじ軸を脱脂/洗浄してグリスを塗布しなおしております。
    グリスの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ナット
種類		精度
等級		型式￥基準単価 1〜4コ
L100〜149L150〜200L201〜248L249〜250L251〜310L311〜315L316〜380L381〜450
スタンダードナットC3BSX100246,95046,95053,50053,50053,500－－－
C5BSS100236,51036,51036,51045,25045,25045,250－－
C7BSSE100238,90038,90038,90049,07049,07049,070－－
C5BSS1004－30,07030,07030,07036,08036,08036,080－
C7BSSE1004－40,85040,85040,85049,75049,75049,750－
C5BSS1010－51,65051,65051,65054,56054,56054,56054,560
■数量スライド価格 （[ ! ]1円未満切り捨て）
◦BSS1002
数量区分標準対応個別対応
小口大口大口
数　量1～45～1011～2021～3031～5051～
値引率基準単価5％10％20％20％20％
出荷日通常＋5日＋10日＋36日＋49日お見積り

◦BSS（1004・1010）
数量区分標準対応個別対応
小口大口大口
数　量1～45～1011～2021～
値引率基準単価5％10％15％
出荷日通常＋5日＋10日お見積り

◦BSX1002・BSSE（1002・1004）
数量区分標準対応個別対応
小口大口
数　量1～45～
値引率基準単価基準単価
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

精密ボールねじ　　軸径φ10　リード2・4・10

精密ボールねじ　　軸径φ10　リード2・4・10

    精密ボールねじ　　軸径φ12　リード2・4・5・10

    精密ボールねじ　　軸径φ12　リード2・4・5・10

      転造ボールねじ　 STD. ナット　軸径φ10　リード2・4・10

      転造ボールねじ　 STD. ナット　軸径φ10　リード2・4・10

        【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ10 リード2・4

        【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ10 リード2・4

          転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

          転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

            【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ10 リード2・4

            【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ10 リード2・4

              軸端完成品精密ボールねじ （BNK形） 軸径10、リード2

              軸端完成品精密ボールねじ （BNK形） 軸径10、リード2

                精密ボールねじ　　軸径φ15　リード5・10・20

                精密ボールねじ　　軸径φ15　リード5・10・20

                  精密ボールねじ　　軸径φ25　リード5・10・20

                  精密ボールねじ　　軸径φ25　リード5・10・20

                    【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ12 リード4・5・10

                    【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ12 リード4・5・10

                      精密ボールねじ　　軸径φ20　リード5・10・20

                      精密ボールねじ　　軸径φ20　リード5・10・20

                        【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

                        【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

                          軸端完成品精密ボールねじ（BNK形） 軸径20、リード10

                          軸端完成品精密ボールねじ（BNK形） 軸径20、リード10
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ＴＨＫ ミスミ ミスミ ミスミ ミスミ ミスミ ＴＨＫ
                            通常価格 - - - - - - 32,839円～ - - - - - 37,620円～
                            通常出荷日 3日目～   3日目～   3日目～   8日目～   5日目～   8日目～   在庫品1日目～   当日出荷可能 3日目～   3日目～   8日目～   3日目～   8日目～   在庫品1日目～   当日出荷可能
                            種類 精密 精密 転造 転造 転造 精密 精密 精密 精密 転造 精密 精密 精密
                            セット品/単品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 - セット品 - セット品
                            ねじ軸外径(mm) 10 12 10 10 10 10 10 15 25 12 20 12 20
                            フランジ形状 角形 角形 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 角形 角形 丸形2面取り 角形 丸形2面取り 角形
                            軸端 種類 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品

                            精密ボールねじ　　軸径φ10　リード2・4・10のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            CNCのステージ製作
                            評価 4.0満足度：4.02020/12/25
                            ミスミのオリジナル部品を使ってCNCのステージを製作しました．寸法ならびに幾何公差の管理がしっかりされているので，高い精度でステージを組み立てることができました．耐久性に関してはこれからですが，加工品も精度よく仕上がっています．

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            ボールねじカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
