仕様・寸法を表示する

追加工・オプション

ミスミ

精密ボールねじ　　軸径φ15　リード5・10・20

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-721

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

類似品比較ポイント：高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討くだ...

詳細情報を確認する

種類：

精密
セット品/単品：

セット品
ねじ軸外径(mm)：

15
フランジ形状：

角形
軸端種類：

標準軸端加工品
ナット種類：

スタンダードナット
ナット構造：

シングル
循環方式：

チューブ式
ねじれ方向：

右
使用条件：

標準
ナットサイズ：

スタンダード

(i)ご注意

ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
Gグリス/Lグリスに変更の場合は、ねじ軸を脱脂/洗浄してグリスを塗布しなおしております。
グリスの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

製造現場のためのカップリング総合情報

型番

未確定9件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

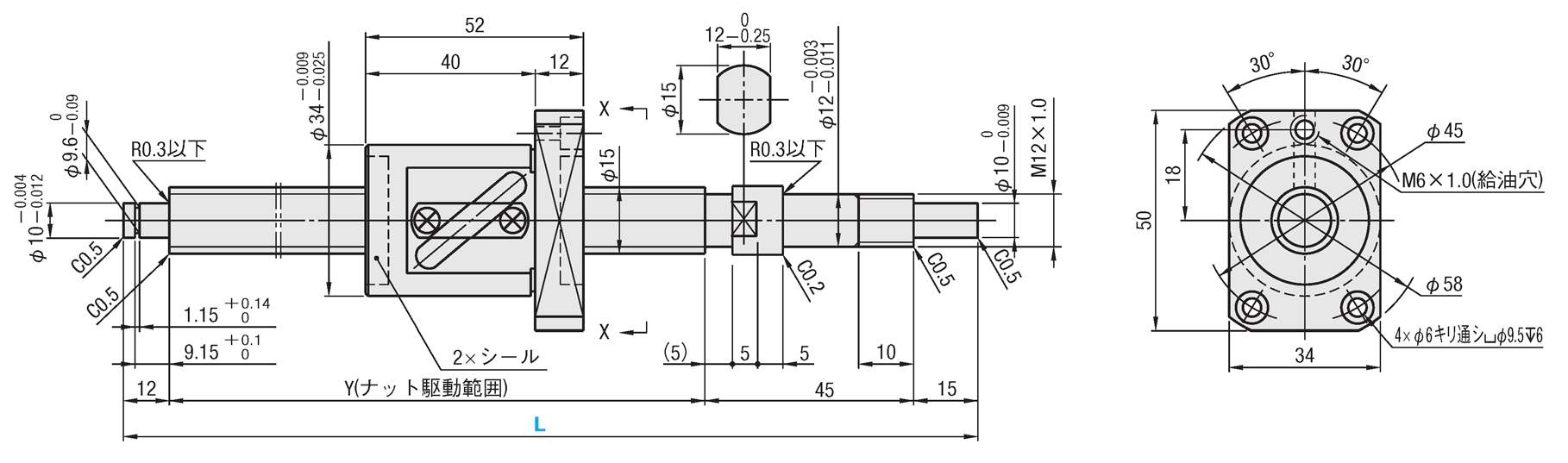

BSX・BSS・BSSE1505

矢視X-X

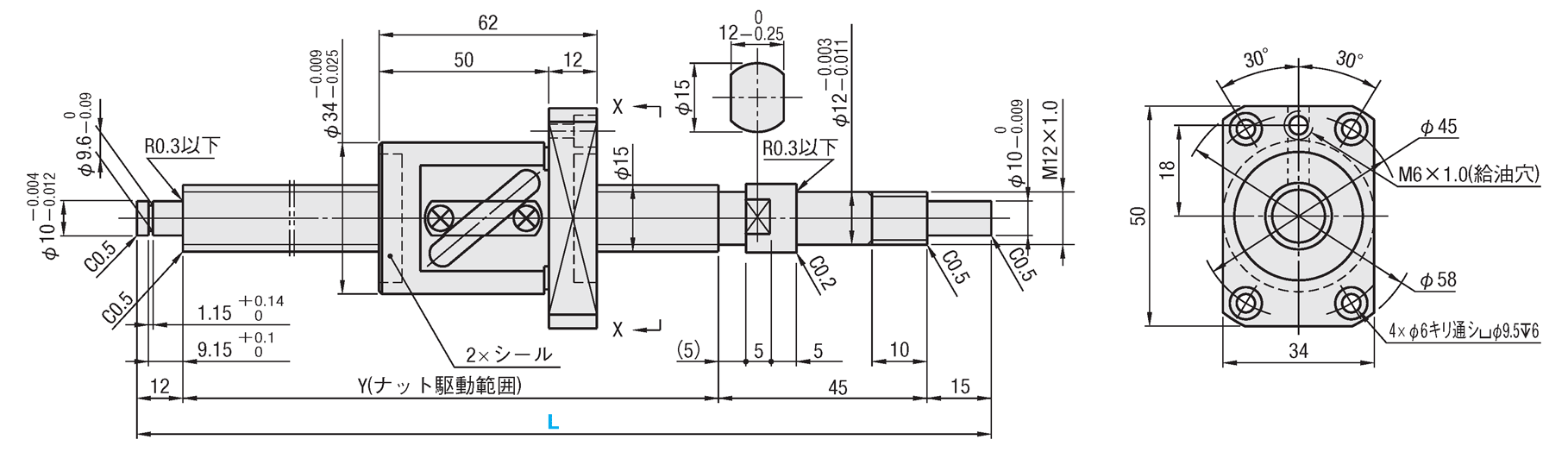

BSS・BSSE1510

矢視X-X

BSS・BSSE1520

矢視X-X

ナット種類	Type	精度等級	ねじ径	リード	ねじ軸		ナット
					[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
スタンダードナット	BSX	C3	15	5	AISI4150	高周波焼入 58〜62HRC	SCM420	浸炭焼入 58〜62HRC
	BSS	C5		5・10・20
	BSSE	C7

規格表

型式	−	L
BSX1505 BSSE1510L BSSE1510G	− − −	300 420 420	(Lタイプグリース入り) (Gタイプグリース入り)

ナット
種類

精度
等級

型式

指定1mm単位

ボール
径

ボール
中心径

ねじ
谷径

循環数

基本定格荷重

軸方向
すきま

予圧トルク
N・cm

ねじれ
方向

Type

ねじ軸外径

リード

C(動)kN

Co(静)kN

スタンダード
ナット

BSX

150～590

L−72

3.175

15.8

(12.5)

2.5巻1列

4.34

6.25

0(予圧品)

1.5～6.0

右

BSS

150～1095

6.9

12.5

0.005以下

2.0以下

BSSE

0.030以下

−

BSS

200～1095

L−72

1.5巻1列

4.4

7.9

0.005以下

3.0以下

BSSE

200～1095

0.030以下

−

BSS

230～1095

L−72

0.005以下

3.0以下

BSSE

0.030以下

−

Kgf＝N×0.101972

追加工

型式	−	L	−	（FC・KC…etc.）
BSS1505	−	350	−	KC10

Alterations

Code

Spec.

￥/1 Code

Alterations

Code

Spec.

￥/1 Code

支持側軸端加工無

支持側の軸端加工は行いません。
指定方法 NC

－3,000

支持側軸端タップ加工

支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC20


M	ℓ	[ ! ]Y寸法は短くなります。
M5×0.8	12

[ ! ]18≦MC≦30

1,400

ナット向き変更

	（支持側）（固定側）
	通常
	変更

RLC

ナットの向きを変更します。
指定方法 RLC

無料

固定側軸端キー溝加工
キー溝詳細寸法 >> P.706

固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦14

1,400

支持側軸端止め輪溝加工無

RNC

支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。

無料

固定側軸端キー溝加工

KLC

固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K5－S3
[ ! ]4≦K＋S≦14

1,400

支持側軸端長さ変更

支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可

1,400

固定側軸端平面取加工

固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦14

700

支持側加工変更

支持側の加工を変更します。
Q＝8・10・12より選択
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無
[ NG ]FCとの併用不可

1,000

固定側軸端平面取加工（2ヶ所）
SWC SGC

SWC
SGC

固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦14

各1,400

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　サポートユニット適応タイプ:関連画像

注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　サポートユニット適応タイプ:関連画像

注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　サポートユニット適応タイプ:関連画像

上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。

注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　サポートユニット適応タイプ:関連画像

追加工A、Bの位置が重なる部分

型番リスト

表示件数:

型番	精度等級	リード(mm)	循環数(列×巻)	ねじ軸全長 L(mm)	基本定格荷重動定格(N)	基本定格荷重静定格(N)	軸方向すきま	予圧	グリース種類	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BSS1505-[150-1095/1]

1個

-( - )

3日目

BSS1505G-[150-1095/1]

1個

-( - )

5日目

BSS1505L-[150-1095/1]

1個

-( - )

5日目

BSS1510-[200-1095/1]

1個

-( - )

3日目

BSS1510G-[200-1095/1]

1個

-( - )

5日目

BSS1510L-[200-1095/1]

1個

-( - )

5日目

BSS1520-[230-1095/1]

1個

-( - )

3日目

BSS1520G-[230-1095/1]

1個

-( - )

5日目

BSS1520L-[230-1095/1]

1個

-( - )

5日目

基本情報

類似品比較ポイント：高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討ください。

(i)ご注意

ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
Gグリス/Lグリスに変更の場合は、ねじ軸を脱脂/洗浄してグリスを塗布しなおしております。
グリスの性能を最大限にするため防錆油等は塗布しておりませんので、お手元に届きましたら防錆処理をお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

精度等級	型式	￥基準単価 1〜4コ
精度等級	型式	L150 〜199	L200	L201 〜229	L230 〜299	L300 〜390	L391 〜400	L401 〜590	L591 〜595	L596 〜600	L601 〜800	L801 〜895	L896 〜900	L901 〜1000	L1001 〜1095
C3	BSX1505	53,670	53,670	53,670	53,670	53,670	62,570	62,570	－	－	－	－	－	－	－
C5	BSS1505	45,350	45,350	46,030	46,030	46,030	46,030	46,520	46,520	46,520	49,540	57,930	57,930	67,100	67,100
C7	BSSE1505	41,630	41,630	42,310	42,310	42,310	42,310	42,790	42,790	42,790	45,800	54,150	54,150	63,270	63,270
C5	BSS1510	－	40,730	40,730	40,730	40,730	40,730	41,110	41,110	41,110	49,420	60,570	60,570	64,450	64,450
C7	BSSE1510	－	38,320	38,320	38,320	38,320	38,320	38,710	38,710	38,710	47,240	58,690	58,690	62,670	62,670
C5	BSS1520	－	－	－	47,380	47,380	47,380	48,260	48,260	48,260	52,450	63,180	63,180	63,180	70,490
C7	BSSE1520	－	－	－	43,650	43,650	43,650	44,520	44,520	44,520	48,690	59,360	59,360	59,360	66,640

■数量スライド価格（[ ! ]1円未満切り捨て）
◦BSS（1505・1510・1520）

数量区分	標準対応					個別対応
数量区分	小口	大口				大口
数　量	1～4	5～10	11～20	21～30	31～50	51～
値引率	基準単価	5％	10％	20％	20％	20％
出荷日	通常	＋5日	＋10日	＋36日	＋49日	お見積り

◦BSX1505・BSSE（1505・1510・1520）

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜4	5〜
値引率	基準単価	基準単価
出荷日	通常	お見積り

[ ! ]標準数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■周辺部品：下記のような部品と組み合わせてご使用いただけます。

サポートユニット（角型タイプ）	サポートユニット（丸型タイプ）	ナットブラケット（ブロックタイプ）

■サポートユニットとの組合せ

■ナットブラケットとの組合せ

ボールねじ型式

推奨サポートユニット

ボールねじ型式

推奨ナットブラケット

Type

ねじ軸
外径

リード

型式

形状

固定側

支持側

掲載ページ

Type

ねじ軸
外径

リード

型式

掲載
ページ

Type

No.

Type

No.

BSX
BSS
BSSE

05
10
20

BRW

丸型

○

P.791

BSX
BSS
BSSE

BNFB
BNFM
BNFR
BNFA

1505S

P.804

BUR

○

P.792

1510S

P.804

BSW

角型

○

P.785

1520S

P.804

BUN

○

P.786

[ ! ]ナットブラケットは材質、表面処理のバリエーションを取り揃えております。(こちら)

[！]サポートユニットは上記型式以外にも形状、表面処理のバリエーションを取り揃えております。(ラインナップ)

■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済です。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、
ねじ軸から抜いたりしないでください。
ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]各種グリースに変更できます。出荷日・価格・性能については>>こちら
[ NG ]BSXは適用外
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]サポートユニット付属のカラー１つを締め付けナット側でお使いください。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
