回転軸 両端段付 片端おねじタイプ

回転軸 両端段付 片端おねじタイプ

画像をクリックして拡大イメージを表示する

  • 回転軸 両端段付 片端おねじタイプ
  • 回転軸 両端段付 片端おねじタイプ
  • 規格変更
  • 値下げ
  • 納期短縮
  • 規格拡張対象
評価 4.8平均満足度4.8 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

中空で高剛性の旋回テーブル

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定192件の候補があります。

Loading...

外形図・規格表

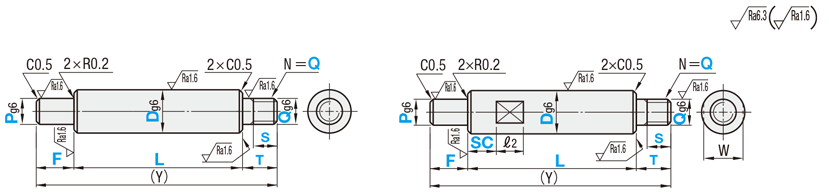

外形図



■標準タイプ
■スパナ溝付タイプ

[ ! ]真円度・真直度・直角度・同軸度は（こちら）を参照ください。
[ ! ]高硬度ステンレスはセンター穴がある場合がございます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、おねじ長さは除く。

■公差表
D公差(g6)
6− 0.004
− 0.012
8・ 10− 0.005
− 0.014
12〜18− 0.006
− 0.017
20〜30− 0.007
− 0.020
35〜50− 0.009
− 0.025
指示無き寸法公差
寸法区分公差
(mm)
を超え以下
0.56±0.1
630±0.2
30120±0.3
120400±0.5
4001000±0.8
10002000±1.2
[ ! ]JIS B 0405m級(中級)に準拠。
Type[ M ]材質[ S ]表面処理
標準タイプスパナ溝付タイプ
NSFRENSFRESS45C相当−
SFRESFRES四三酸化鉄皮膜
−SSFRESSUS304−
AHFREAHFRES高硬度ステンレス
硬度35HRC～		−
[ ! ]高硬度ステンレスは中心硬度が下がります。材料特性についてはこちらをご覧ください。

規格表

型式−L−F−P−T−S−Q−SC
SFRE25−300−F50−P20−T20−S15−Q10−SC70

型式−L−F−P−M−T−S−Q
SFRB20
SF−PSFRB20		−
−		400
400		−
−		F25
F25		−
−		P16
P16		−
−		M10
M10		−
−		T20
T20		−
−		S15
S15		−
−		Q10
Q10
脱脂洗浄サービス >>こちら
型式指定0.1mm単位指定1mm単位Ｑ（並目）
選択		指定1mm単位Wℓ2(Y)
max.
TypeDLFTPSSC
スパナ溝付タイプのみ
標準タイプスパナ溝付タイプ
NSFRE

SFRE

AHFRE
(＊印のサイズのみ)		NSFRES

SFRES

AHFRES
(＊印のサイズのみ)
＊  6
15.0〜493.02≦F≦P×5

AHFRE・
AHFRESのみ
2≦F・T≦P×4		5≦T≦Q×73≦P＜DS=0
またはQ≦6のとき
S≦Q×3
＆
S≦T−2

Q＝8・10のとき

S≦Q×3
＆
S≦T−3

Q≧12のとき
S≦Q×3
＆
S≦T−5		345        SC＋ℓ2≦L

SC＝0またはSC≧1		58500
＊  8
15.0〜495.03456       7500
＊10
15.0〜793.034568      8800
＊12
15.0〜893.03456810     1010900
13
15.0〜893.04≦P＜D 456810     11
＊15
15.0〜993.0 45681012    131000
＊16
15.0〜993.0 45681012    14
17
24.0〜993.05≦P＜D  5681012
18
24.0〜993.0  568101216   15
＊20
24.0〜993.0  568101216   171000
22
24.0〜993.06≦P＜D  568101216   19
＊25
24.0〜993.08≦P＜D  56810121620  22
30
24.0〜993.0    81012162024 2715
35
40.0〜995.016≦P＜D     10121620243030
40
40.0〜995.0      12162024303620
50
40.0〜995.0       1620243041
[ ! ]D－P（Q）≦2の場合､段部面取Cは0.2以下となります。 [ ! ]S≦Q×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
[ NG ]AHFRE、AHFRESのD寸10～25は全長（Y寸）最大800までとなります。
並目ねじ寸法
Mpitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
KCキー溝1ヶ所追加
KC・A=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100
[ NG ]φ5以下は不可		SFRE30-300-F25-P20-T25-S20-Q10-KC20-A10200
WKCキー溝2ヶ所追加
WKC・C・K・E=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100
[ NG ]φ5以下は不可		SFRE30-300-F25-P20-T25-S20-Q10-WKC5-C20-K5-E10400
KZキー溝1ヶ所（4ヵ所目用）追加
KZ・Z=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100 [ NG ]φ5以下は不可
[ ! ]KC・WKCと併用時のみ指定可		SFRE30-300-F25-P20-T25-S20-Q10-KC5-A10-WKC20-C10-K60-E10-KZ100-Z10200
PKC・QKC段部Pキー溝（端面0地点）追加
PKC・QKC=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可		SFRE30-300-F25-P20-T25-S20-Q10-PKC20.0300
PP・QQ段部Pキー溝（位置指定）追加
PP・PK=0.1mm単位指定　QQ・QK=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可		SFRE30-300-F25-P20-T25-S20-Q10-PP10-PK10300
PV・QV段部Pキー溝複数ヶ所追加
PV・PW=0.1mm単位指定　QV・QW=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可
[ ! ]PP(QQ)と併用時のみ指定可		SFRE30-300-F30-P20-T25-S20-Q10-PP3-PK5-PV12-PW5300
TL・TRD部に止め輪溝追加工
TL・TR=0.1mm単位指定
[ ! ]2≦TL(TR)+F(T)≦150
※m寸はこちらを参照		止め輪溝には適用止め輪が付属します。
E型止め輪タイプ>>こちらにて対応
C型止め輪タイプ>>こちらにて対応
溝幅公差について下部
「軸径に対する止め輪溝部詳細寸法表」をご確認ください		SFRE30-300-F25-P20-T25-S20-Q10-TL5-TR5200
TF・TT段部に止め輪溝追加工
TF・TT=0.1mm単位指定
[ ! ]2≦TF(TT)≦150
※m寸はこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-TF5300
FC平面取り1ヶ所追加
FC・G=1mm単位指定
[ ! ]G≦70
※Hはこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-FC10-G3200
WFC平面取り2ヶ所追加
WFC・J・W・V=1mm単位指定
[ ! ]J・V≦70
※Hはこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-WFC10-J15-W10-V20300
SFC平面取り、角度指定2面取り追加
SFC・SG=1mm単位指定　AG=15度単位指定
[ ! ]SG≦70
※Hはこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-SFC10-SG3-AG120500
PFC・QFC段部に平面取り追加
PFC・LC=1mm単位指定　QFC・RC=1mm単位指定
[ ! ]LC・RC≦70
※Hはこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-PFC5-LC10200
QLMねじを左ねじに変更
Q側の右ねじを左ねじに変更します。
[ NG ]QLMとQMCとの併用は不可		SFRE30-300-F25-P20-T25-S20-Q10-QLM800
QMC細目ねじに変更
Q側の並目ねじを細目ねじに変更します。
QをQMCに変えて指定
[ NG ]QMCとQLMとの併用は不可
M34-568,10,12,15,17,2025,30,35,40
pitch0.350.50.751.01.25
SFRE30-300-F25-P20-T25-S20-QMC10300
QC逃げ寸法加工を追加
Q寸法部に逃げ加工を追加します。
※逃げ加工寸法はこちらを参照		SFRE30-300-F25-P20-T25-S20-Q10-QC無料
UCスリットカム用溝の追加
UC=1mm単位指定
[ NG ]φ2・2.5、D13以上は不可
[ NG ]AHFRE・AHFRESは不可
※d・ℓ1はこちらを参照		SFRE10-300-F25-P8-T25-S20-Q8-UC10200
LKCL寸法公差変更
L＜500・・・L±0.05　L≧500・・・L±0.1
[ NG ]L800以上は不可		SFRE30-300-F25-P20-T25-S20-Q10-LKC400
CKC同軸度変更
同軸度を0.02に変更します。
[ NG ]D部h9は不可
[ NG ]AHFRE・AHFRESは不可
[ ! ]Lmaxは右表参照
DLmax
6〜22450
25〜50600
SFRE30-300-F25-P20-T25-S20-Q10-CKC800
[ ! ]追加工詳細については追加工概要（こちら）をご参照ください。 それ以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取り複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。

上へ戻る

回転軸 軸径に対する止め輪溝部詳細寸法

軸径ｄ許容差溝幅(m)許容差適用止め輪材質
21.2 ＋0.06
    0		0.4 ＋0.05
    0		JIS E型1.2SUS304
>>こちら
2.51.50.5JIS E型1.5
32JIS E型2
430.7 ＋0.1
    0		JIS E型3
54 ＋0.075
    0		JIS E型4
65JIS E型5
760.9JIS E型6
87 ＋0.09
    0		JIS E型7
98JIS E型8
109.60/－0.091.15 ＋0.14
    0		JIS C型10SUS304
>>こちら
1110.5   0
  -0.11		JIS C型11
1211.5JIS C型12
1312.4JIS C型13
1413.4JIS C型14
1514.3JIS C型15
1615.2JIS C型16
1716.2JIS C型17
18171.35JIS C型18
1918JIS C型19
[ ! ]2≦TL（TR）+F（T)≦150 、2≦TF（TT)≦150
軸径ｄ許容差溝幅(m)許容差適用止め輪材質
2019  0
 -0.21		1.35 ＋0.14
    0		JIS C型20SUS304
>>こちら
2120JIS C型21
2221JIS C型22
2322JIS C型23
2422.9JIS C型24
2523.9JIS C型25
2624.9JIS C型26
2826.61.65JIS C型28
2927.6JIS C型29
3028.6JIS C型30
3230.3  0
 -0.25		JIS C型32
3533JIS C型35
40381.9JIS C型40
4542.5JIS C型45
50472.2JIS C型50




（参考値）高硬度ステンレス中央硬度
D中央硬度（HRC）
335以上
435以上
535以上
635以上
835以上
1030以上
1230以上
1530以上
1630以上
2025以上
2525以上
（参考値）機械的性質
材質引張強さ
(MPa)		降伏点
（0.2%耐力）
(MPa)		縦弾性係数
(GPa)		横弾性係数
(GPa)		ポアソン比
S45C
570以上
345以上
200以上
77以上
0.3
SUS304
520以上
210以上
193以上
74以上
0.3
SCM435
930以上
785以上
206以上
79以上
0.3
高硬度ステンレス
1102
715
199
77
0.3

高硬度ステンレス物性値
（単位：%）
CSiMnPSNiCr
0.15-0.25≦0.507.5-9.5≦0.05≧0.121.5-3.013-15
