片持ちピン おねじ取付 止め輪溝タイプ・標準タイプ・六角穴付タイプ

片持ちピン おねじ取付 止め輪溝タイプ・標準タイプ・六角穴付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.4平均満足度4.4 この商品のレビューをみる（25件）
通常価格(税別)
 -
税込価格
 -

【新商品】取付易い六角穴付タイプを追加しました。【特徴】軸部g6公差のため回転...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 【新商品】取付易い六角穴付タイプを追加しました。
  • 精密洗浄・電解研磨を行った片持ちピン おねじ取付 止め輪溝 標準タイプを新発売いたしました。
  • 規格表内の赤文字は2023年10月に追加した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

駆動部のメンテナンス機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定281件の候補があります。

Loading...

外形図・規格表

■六角穴（無し）
ねじ長さ
固定タイプ
ねじ長さ
指定タイプ
■六角穴（有り）

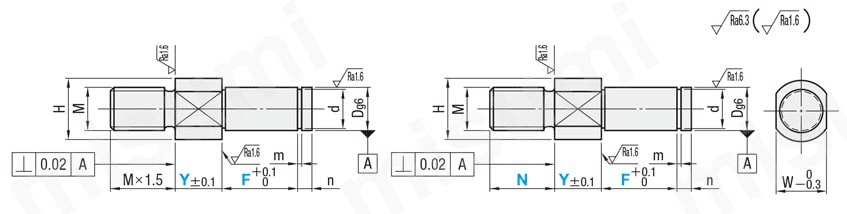

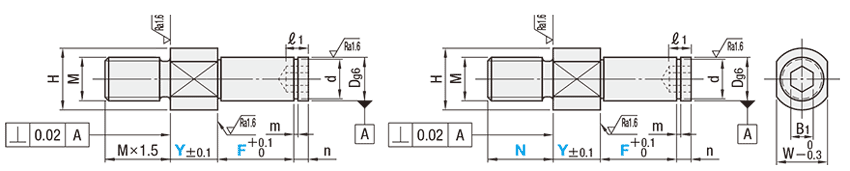

片持ちピン　おねじ取付　止め輪溝タイプ・標準タイプ 外形図
ねじ長さ
固定タイプ
ねじ長さ
指定タイプ
Y≧17のときの
二面幅寸法
[ ! ]寸法によりセンター穴が付く場合がございます。
[ ! ]おねじの逃げ寸法は別表をご参照ください。
Type[ M ]材質[ S ]表面処理
六角穴（無し）六角穴（有り）
ねじ長さ固定タイプねじ長さ指定タイプねじ長さ固定タイプねじ長さ指定タイプ
FXAAFXNAAFXAARFXNAARS45C相当四三酸化鉄皮膜
PFXAAPFXNAAPFXAARPFXNAAR無電解ニッケルメッキ
SFXAASFXNAASFXAARSFXNAARSUS304−
HFXAA−HFXAAR−SCM435相当四三酸化鉄皮膜
硬度35〜40HRC

規格表

型式−Y−F−N
FXAA10
PLXNAA12
FXAAR6		−
−
−		25
15
4		−
−
−		F18
F25
F10
−
N12
[ ! ]おねじ逃げ加工寸法
片持ちピン　おねじ取付　止め輪溝タイプ・標準タイプ 規格表
並目ねじ
ねじ径
（M）		grf
31.2～1.50.2～0.32.1～2.4
42.9～3.2
53.9～4.1
61.5～2.50.2～0.64.3～4.9
86.3～6.6
108.1～8.3
121.5～3.00.2～1.09.8～10.1
1613.6～13.8
201.5～4.017.0～17.2
■六角穴（無し）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Dg6指定1mm単位HWM
(並目)		dmn￥基準単価
TypeNo.YF[ ! ]N基準寸法許容差ねじ長さ固定タイプねじ長さ指定タイプ
FXAAPFXAASFXAAHFXAAFXNAAPFXNAASFXNAA
ねじ長さ
固定タイプ
FXAA
PFXAA
SFXAA
HFXAA
(D≧6)

ねじ長さ
指定タイプ
FXNAA
PFXNAA
SFXNAA		33−0.002
−0.008		2〜303〜503〜 675M 32＋ 0.060
 0		0.52580690870－7709101,160
3A1197909601,200－1,0401,2701,600
44−0.004
−0.012		4〜 886M 430.7640780970－8501,0301,280
4A12108501,0301,300－1,1301,3701,730
555〜1097M 54＋ 0.075
 0		8301,0001,250－1,1001,3301,660
5A13119101,1001,400－1,2201,4701,860
662〜605〜1006〜12108M 659001,0801,3501,2001,2001,4301,800
6A14129801,1901,4801,3101,2901,5801,970
88−0.005
−0.014		8〜161210M 87＋ 0.090
 0		0.939701,1601,4501,2801,2801,5301,920
8A16141,1001,2401,6801,4801,4701,6502,240
101010〜201513M109.6 0
− 0.090		1.151,0201,2301,5301,3701,3501,6402,040
10A20171,2901,5601,9601,7301,7202,0802,610
1212−0.006
−0.017		10〜15012〜241714M1211.5 0
− 0.110		41,1601,3801,7301,5301,5301,8402,300
1313181512.41,2801,5301,9201,7001,7002,0502,560
1515201714.31,3401,6102,0201,7901,7902,1402,680
1616211815.21,5401,8702,3502,0802,0502,4903,140
1717221916.21,6401,9802,5102,2102,1702,6503,340
18182320171.351,7002,0502,5702,2802,2602,7303,420
2020−0.007
−0.020		4〜6020〜402624M2019 0
− 0.210		1,7302,0802,6002,3102,3002,7703,470
20AM161,7302,0802,6002,3102,3002,7703,470
222228M202151,9402,3302,9202,5902,5903,1103,890
22AM161,9402,3302,9202,5902,5903,1103,890
25253127M2023.92,0402,4503,0702,7202,7203,2604,070
25AM162,0402,4503,0702,7202,7203,2604,070
30303632M2028.61.652,4302,9103,6403,2303,2303,8704,860
30AM162,4302,9103,6403,2303,2303,8704,860
[ ! ]HFXAAはD6以上の規格です。[ ! ]Nはねじ長さ指定タイプのみ指定可能です。

■六角穴（有り）
型式Dg6指定1mm単位HWMdmnB1ℓ1￥基準単価
TypeNo.YF[ ! ]N(並目)基準
寸法		許容差ねじ長さ固定タイプねじ長さ指定タイプ
 FXAARPFXAARSFXAARHFXAARFXNAARPFXNAARSFXNAAR
ねじ長さ
固定タイプ
FXAAR
PFXAAR
SFXAAR
HFXAAR


ねじ長さ
指定タイプ
FXNAAR
PFXNAAR
SFXNAAR		66−0.004
−0.012		2～255～306〜12108M 65+0.075
   0 
0.72331,6001,7802,0501,9001,9002,1302,500
6A14121,6801,8902,1802,0101,9902,2802,670
88−0.005
−0.014		5～358〜161210M 87＋0.090
   0 
0.93441,6701,8602,1501,9801,9802,2302,620
8A16141,8001,9402,3802,1802,1702,3502,940
10105～4010〜201513M109.6
   0  
−0.090		1.15551,7201,9302,2302,0702,0502,3402,740
10A20171,9902,2602,6602,4302,4202,7803,310
1212−0.006
−0.017		2～355～5012〜241714M1211.5
   0  
−0.090		465.51,8602,0802,4302,2302,2302,5403,000
15155～60201714.3862,0402,3102,7202,4902,4902,8403,380
1717221916.21082,3402,6803,2102,9102,8703,3504,040
2020−0.007
−0.020		4～4520〜402624M2019
   0  
−0.210		1.352,4302,7803,3003,0103,0003,4704,170
20AM162,4302,7803,3003,0103,0003,4704,170
25253127M2023.952,7403,1503,7703,4203,4203,9604,770
25AM162,7403,1503,7703,4203,4203,9604,770
30303632M2028.61.653,1303,6104,3403,9303,9304,5705,560
30AM163,1303,6104,3403,9303,9304,5705,560
[ ! ]Nはねじ長さ指定タイプのみ指定可能です。

追加工

型式-Y-F-N-(YKC・WSC・SET)
FXAA20-20-F20  -YKC
AlterationsY寸法公差変更スパナ掛け四面変更止め輪セット
片持ちピン　おねじ取付　止め輪溝タイプ・標準タイプ　追加工1片持ちピン　おねじ取付　止め輪溝タイプ・標準タイプ　追加工2
CodeYKCWSCSET
Spec.Y寸法公差を±0.05へ
変更します。
[ ! ]すべてのタイプに適用
指定方法 YKC		スパナ掛け二面幅を四面
カットに追加工します。
[ ! ]標準・段付タイプに適用
指定方法 WSC		軸径に適用する止め輪を付属します。
指定方法 SET
[ ! ]すべてのタイプに適用
止め輪形状
No.＝3〜8A：E型止め輪
No.10〜30A：C型止め輪
止め輪材質
片持ちピン止め輪
材質表面処理材質
S45C
相当		四三酸化鉄皮膜ばね用鋼
無電解ニッケルメッキSUS304−CSP
SUS304−
SCM435相当四三酸化鉄皮膜ばね用鋼
無電解ニッケルメッキSUS304−CSP
¥/1Code400400250

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
特性・用途
軸径(mm)
材質
表面処理
ねじ長さ指定方法
M(並目)
H寸(mm)
ねじ長さ N(mm)
ツバ部サイズ
F(mm)
Y(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
3
[スチール] S45C相当
四三酸化鉄皮膜
ねじ長さ固定タイプ
3
7
4.5
標準
3 ～ 50
2 ～ 30
対象外
-
-
10

1個

-( - )

2日目

該当なし
3
[スチール] S45C相当
四三酸化鉄皮膜
ねじ長さ固定タイプ
3
11
4.5
ワイド
3 ～ 50
2 ～ 30
対象外
-
-
10

1個

-( - )

2日目

該当なし
4
[スチール] S45C相当
四三酸化鉄皮膜
ねじ長さ固定タイプ
4
8
6
標準
3 ～ 50
2 ～ 30
対象外
-
-
10

1個

-( - )

2日目

該当なし
4
[スチール] S45C相当
四三酸化鉄皮膜
ねじ長さ固定タイプ
4
12
6
ワイド
3 ～ 50
2 ～ 30
