ファインUナット

ファインUナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
通常価格(税別)
330円 ~ 7,570円
税込価格
363円 ~ 8,327円

シャフトのキー溝加工、座金、取り付け技術を不要にした画期的なベアリング用ゆるみ...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定34件の候補があります。

Loading...

外形図・規格表

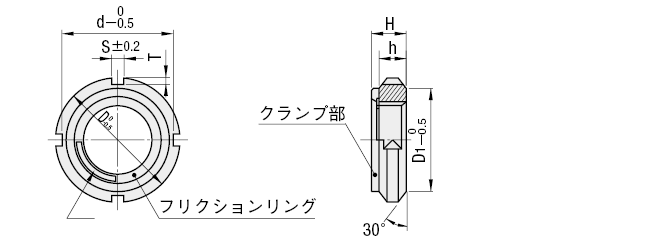

外形図

ファインUナット:外形図
[ ! ]締結用の工具はベアリングナット用引掛スパナをご利用ください。

M

ねじ精度 JIS 6H(2級)

製品仕様

Type材質表面処理
本体フリクションリング本体フリクションリング
FUNTSS400相当SUS301
FUNTCS45C調質
(22〜28HRC)
FUNTSSUS304

型式表示方法

型式
FUNT10

規格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M×PitchDD1dTSHh端面の直角度
(Max)
¥基準単価
TypeM(細目)FUNTFUNTCFUNTS
FUNT
FUNTC
FUNTS
88×0.751612131.535.3±0.34.30.05610
1010×0.751813.514.41.835.242604201,510
1212×1.0221718.41.835.442201,500
1515×1.0252121.41.846.5±0.55240
1717×1.0282424.21.946.452604401,700
2020×1.0322628.41.847.763505001,850
2525×1.5383234259.173606402,130
3030×1.5453841259.1±0.874207802,650
3535×1.55244482510.284901,0603,740
4040×1.55850532.5611.295901,3304,170
4545×1.56556602.5612.5±1.0106901,6604,940
5050×1.57061652.5613.5117901,9605,820
[ ! ]M55以上のサイズをご希望の場合は>>こちらをご確認ください。

技術情報

ゆるみ止めの構造

フリクションリングがボルトのねじ山に接し、下図の状態になるとバネ作用により応力Pが発生します。
それに対する反力P'と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク(プリベリングトルク)を発生させます。

ファインUナット ゆるみ止めの構造

[ ! ]ファインUナット®は(株)冨士精密の登録商標です。

注意・禁止事項

使用上のご注意

  • おねじはねじ精度JIS6g(2級)でねじ部先端に面取り(C=1ビッチ相当分)加工をしてください。
  • ねじ込み及びねじ戻し時には潤滑剤をご使用ください。
    (シャフトが低硬度の場合、特に潤滑性能の高いものをご使用ください。)
  • 機能を完全に発揮させるためにフリクションリングからおねじの完全ねじ部が2ピッチ以上出るようにしてください。
  • サイズ表の端面の直角度はプリベリングトルクの約2倍以上で締付けた場合に限ります。
  • 高速回転のインパクトレンチはご使用できません。
  • シャフトのねじ部に機械加工(キー溝など)がある場合にはご使用できません。
  • フリクションリング側からのねじ込みはできません。
  • フリクションリング及びクランプ部にに異常な変形などが発生した場合には、ご使用を中止してください。

型番リスト

型番
特性・用途
ねじの呼び
材質
詳細材質
材質証明書:材質
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
M8×0.75
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

740( 814円 )

在庫品1日目

当日出荷可能

-
M10×0.75
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

340( 374円 )

在庫品1日目

当日出荷可能

-
M12×1
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

330( 363円 )

在庫品1日目

当日出荷可能

-
M15×1
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

360( 396円 )

在庫品1日目

当日出荷可能

-
M17×1
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

390( 429円 )

在庫品1日目

当日出荷可能

-
M20×1
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

430( 473円 )

在庫品1日目

当日出荷可能

-
M25×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

510( 561円 )

在庫品1日目

当日出荷可能

-
M30×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

610( 671円 )

在庫品1日目

当日出荷可能

-
M35×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

730( 803円 )

在庫品1日目

当日出荷可能

-
M40×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

830( 913円 )

在庫品1日目

当日出荷可能

-
M45×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

1,010( 1,111円 )

在庫品1日目

当日出荷可能

-
M50×1.5
[スチール] SS400相当
SS400相当
本体:SS400相当|フリクションリング:SUS301
10

1個

1,130( 1,243円 )

在庫品1日目

当日出荷可能

-
M10×0.75
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

610( 671円 )

在庫品1日目

当日出荷可能

-
M12×1
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

610( 671円 )

在庫品1日目

当日出荷可能

-
M15×1
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

610( 671円 )

在庫品1日目

当日出荷可能

-
M17×1
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

650( 715円 )

在庫品1日目

当日出荷可能

-
M20×1
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

720( 792円 )

在庫品1日目

当日出荷可能

-
M25×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

890( 979円 )

在庫品1日目

当日出荷可能

-
M30×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

1,070( 1,177円 )

在庫品1日目

当日出荷可能

-
M35×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

1,550( 1,705円 )

在庫品1日目

当日出荷可能

-
M40×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

1,990( 2,189円 )

在庫品1日目

当日出荷可能

-
M45×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

2,450( 2,695円 )

在庫品1日目

当日出荷可能

-
M50×1.5
[スチール] S45C調質
S45C調質
本体:S45C調質|フリクションリング:SUS301
10

1個

2,650( 2,915円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M10×0.75
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,210( 2,431円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M12×1
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,210( 2,431円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M15×1
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,210( 2,431円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M17×1
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,330( 2,563円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M20×1
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,450( 2,695円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M25×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

2,990( 3,289円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M30×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

3,560( 3,916円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M35×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

4,640( 5,104円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M40×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

5,550( 6,105円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M45×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

6,530( 7,183円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
M50×1.5
[ステンレス] SUS304
SUS304
本体:SUS304|フリクションリング:SUS301
10

1個

7,570( 8,327円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

シャフトのキー溝加工、座金、取り付け技術を不要にした画期的なベアリング用ゆるみ止めナットです。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

数量スライド価格[ ! ]1円未満切り捨て) こちら
数 量1~910〜1920〜5051~
値引率基準単価5%10%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷
>>こちら
[ ! ]ご希望によりPM5:00迄、
当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
