耐熱１６０℃グリース封入玉軸受

耐熱１６０℃グリース封入玉軸受

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
660円 ～ 2,270円
税込価格
726円 ～ 2,497円

１６０℃まで使用できる耐熱グリースを封入したベアリングです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

上下にあるコンベヤの移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

外形図・規格表

外形図

HHB6□□ZZ
HHB6□□□ZZ

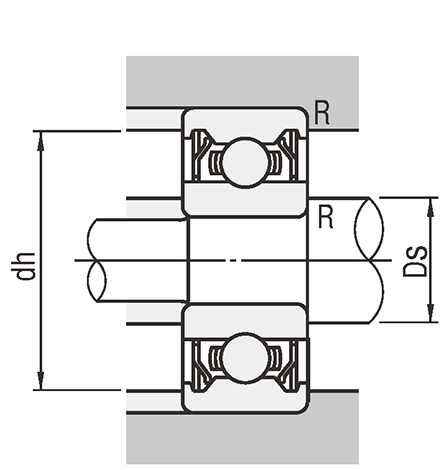

（取付関係図）
[ ! ]軸受け精度　JIS B 1514 0級
[ ! ]使用温度　-20～+160℃
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値こちらを参照願います。
Type内・外輪シールド転動体保持器
[ M ]材質[ H ]硬度[ M ]材質[ M ]材質[ M ]材質
HHB ZZSUS440C相当57〜63HRCSUS304SUS440CSUS304

規格表

型式
HHB696ZZ
HHB6003ZZ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDBr
(min)		基本定格荷重許容回転数
rpm(参考)		取付関係寸法質量
(g)
(参考)		￥基準単価
Cr(動)NCor(静)NDs
(min)		dh
(max)		R
(max)
HHB695ZZ51340.2915346430006.611.40.22.4660
HHB605ZZ14511304064000012.43.5
HHB625ZZ160.31470540360007140.34.8750
HHB696ZZ6150.21139418400007.613.40.23.8
HHB606ZZ1760.31924677380008150.36
HHB626ZZ19198671732000178.1790
HHB698ZZ819017343600010177.3870
HHB608ZZ22727991103340002012790
HHB628ZZ248283311382800022171,060

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDBr
(min)		基本定格荷重許容回転数
rpm(参考)		取付関係寸法質量(g)
(参考)		￥基準単価
Cr(動)kNCor(静)kNDsdh
(max)		R
(max)
(min)(max)
HHB6900ZZ102260.32.291.01340001212.5200.3101,020
HHB6000ZZ2683.91.57310001324191,100
HHB6200ZZ3090.64.351.91240001416260.6321,260
HHB6901ZZ122460.32.451.163100014.5220.3111,100
HHB6001ZZ2884.351.892700015.526221,210
HHB6201ZZ32100.65.82.44220001617280.6371,320
HHB6902ZZ152870.33.71.82600017260.3171,420
HHB6002ZZ3294.752.26230001930301,380
HHB6202ZZ35110.66.53200001920.5310.6451,470
HHB6903ZZ173070.33.92.042300019.5280.3181,720
HHB6003ZZ35105.12.62100021.533391,810
HHB6203ZZ40120.68.153.84170002123.5360.6651,900
HHB6904ZZ203790.35.42.96190002224350.3362,050
HHB6004ZZ42120.67.954170002425.5380.6692,110
HHB6204ZZ4714110.95.28150002526.54211062,270
[ ! ]kgf＝N×0.101972
■寸法公差（等級0級）
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像ｄ 内径公差 D 外径公差 B 幅公差
ｄ内径公差
(mm)
(mm)
を超え以下
0.62.5   0
－0.008
2.510   0
－0.008
1018   0
－0.008
1830   0
－0.010
D外径公差
(mm)
(mm)
を超え以下
2.56   0
－0.008
618   0
－0.008
1830   0
－0.009
3050   0
－0.011
ｄB 幅公差
(mm)
(mm)
を超え以下
0.62.5   0
－0.040
2.510   0
－0.120
1018   0
－0.120
1830   0
－0.120
[ ! ]公差寸法はJISに準拠（JIS B 1514-1　2017）
■はめあい一般基準（概略）
・軸
ラジアル軸受（0級、6X級、6級）ミスミ
商品
条件玉軸受軸の
公差域
クラス
軸径（mm）
荷重の性質荷重の大きさ等を超え以下
内輪
回転荷重

方向
不定荷重		軽荷重
変動荷重		－18h5シャフト
18100js6－
100200k6－
普通荷重－18js5－
18100k5－
100140m5－
内輪
静止荷重		内輪が軸上を容易
に動く必要がある		全軸径g6シャフト
回転軸
内輪が軸上を容易に
動く必要がない		全軸径h6－
・ハウジング
ラジアル軸受（0級、6X級、6級）
条件ハウジングの
公差域クラス		ハウジング
荷重の性質荷重の大きさ等外輪アキシアル方向移動
外輪
静止荷重		各荷重（軽、普、重）容易に移動できるH7一体型
二つ割
軸と内輪が高温になる容易に移動できるG7
軽荷重、普通荷重で
精密回転を要する		通常、移動できないK6一体型
移動できるJS6
静粛な運転を要する容易に移動できるH6
方向
不定荷重		軽荷重、普通荷重通常、移動できるJS7
普通荷重、重荷重通常、移動できないK7
大きな衝撃荷重移動できないM7
外輪
回転荷重		軽荷重、変動荷重移動できないM7
普通荷重、重荷重移動できないN7
薄肉ハウジングで重荷重移動できないP7
[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）		[ ! ]荷重の大きさ
・軽荷重：基本動定格荷重の6%以下。
・普通荷重：基本動定格荷重の6%を超え12%以下。
・重荷重：基本動定格荷重の12%を超える。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
幅 B(または T)(mm)
基本定格荷重 Cr(動)(N)
許容回転数(rpm)
基本定格荷重 Cor(静)(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
26
8
3900
31000
1570
10

1個

1,100円( 1,210円 )

在庫品1日目

当日出荷可能

12
28
8
4350
27000
1890
10

1個

1,210円( 1,331円 )

在庫品1日目

当日出荷可能

15
32
9
4750
23000
2260
10

1個

1,380円( 1,518円 )

在庫品1日目

当日出荷可能

17
35
10
5100
21000
2600
10

1個

1,810円( 1,991円 )

在庫品1日目

当日出荷可能

20
42
12
7950
17000
4000
10

1個

2,110円( 2,321円 )

在庫品1日目

当日出荷可能

5
14
5
1130
40000
406
10

1個

660円( 726円 )

在庫品1日目

当日出荷可能

6
17
6
1924
38000
677
10

1個

750円( 825円 )

在庫品1日目

当日出荷可能

8
22
7
2799
34000
1103
10

1個

790円( 869円 )

在庫品1日目

当日出荷可能

10
30
9
4350
24000
1910
10

1個

1,260円( 1,386円 )

在庫品1日目

当日出荷可能

12
32
10
5800
22000
2440
10

1個

1,320円( 1,452円 )

在庫品1日目

当日出荷可能

15
35
11
6500
20000
3000
10

1個

1,470円( 1,617円 )

在庫品1日目

当日出荷可能

17
40
12
8150
17000
3840
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

20
47
14
10900
15000
5280
10

1個

2,270円( 2,497円 )

在庫品1日目

当日出荷可能

5
16
5
1470
36000
540
10

1個

750円( 825円 )

在庫品1日目

当日出荷可能

6
19
6
1986
32000
717
10

1個

790円( 869円 )

在庫品1日目

当日出荷可能

8
24
8
2833
28000
1138
10

1個

1,060円( 1,166円 )

在庫品1日目

当日出荷可能

10
22
6
2290
34000
1010
10

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

12
24
6
2450
31000
1160
10

1個

1,100円( 1,210円 )

在庫品1日目

当日出荷可能

15
28
7
3700
26000
1800
10

1個

1,420円( 1,562円 )

在庫品1日目

当日出荷可能

17
30
7
3900
23000
2040
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

20
37
9
5400
19000
2960
10

1個

2,050円( 2,255円 )

在庫品1日目

当日出荷可能

5
13
4
915
43000
346
10

1個

660円( 726円 )

在庫品1日目

当日出荷可能

6
15
5
1139
40000
418
10

1個

750円( 825円 )

在庫品1日目

当日出荷可能

8
19
6
1901
36000
734
10

1個

870円( 957円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

１６０℃まで使用できる耐熱グリースを封入したベアリングです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜910〜1415〜8081以上
値引率基準単価5％10％お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 2 日目出荷
 ご注文締切
急ストークT当日出荷400円/1本正午迄>>こちら
ストークA翌日出荷200円/1本PM 6:00迄
[ ! ]ストークAは3本以上で1明細行当たり一律540円
大　口
出荷日		+5日目出荷数量
31～80
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

耐熱１６０℃グリース封入玉軸受:関連画像グリースの代表性能と使用環境
 一般グリース封入品耐熱グリース封入品
B6□□□ZZ
SB6□□□ZZ		HHB6□□ZZ
HHB6□□□ZZ
グリースの性能増ちょう剤リチウム石けんジウレア
基油鉱油鉱油
基油動粘度
(40℃、mm2/s)		2688
混和ちょう度270260
滴点(℃)170〜190253
蒸発量(wt%)0.32
(99℃×22h)		0.3
(99℃×22h)
離油度
(100℃×24h、wt%)		2.91.5
使用温度
(℃)		大気中−25〜＋120−20〜＋160
真空中不適不適

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
