ベアリング用ナット

ベアリング用ナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
通常価格(税別)
160円 ~ 4,920円
税込価格
176円 ~ 5,412円

定番のベアリングナットと菊座金をセットでもご購入いただけます。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定44件の候補があります。

Loading...

外形図・規格表

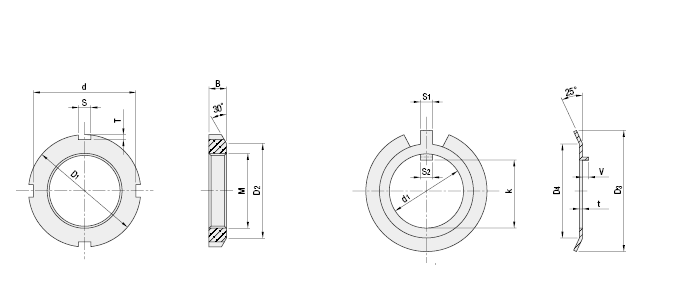

ベアリング用ナット:外形図

①ベアリング用ナット

②ベアリング用菊座金

ねじ精度 JIS B0211 6H(2級)


Type①ベアリング用ナット②ベアリング用菊座金
分類①+②セット①のみ[ M ]材質[ M ]材質
スチールJLNKJLNSS400SPCC
ステンレスJLNSKJLNSNo.10〜20 SUS303
No.25〜50 SUS304
SUS304




規格表

型式
①+②セット
JLNK10
①のみ
JLN25
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式①ベアリング用ナット参考重量(g)JLNKJLNSKJLNJLNS
(①+②セット)(①のみ)
TypeNo.M×Pitch
(細目)
D1D2BdST1セット当り(①+②)1コ当たり(①のみ)¥基準単価
JLNKJLNSKJLNJLNS
①+②セット
(スチール)
JLNK
(ステンレス)
JLNSK


①のみ
(スチール)
JLN
(ステンレス)
JLNS
1010×0.751813414325.05.33.74.12301,3801601,100
1212×1.02217188.38.26.46.6220170
1515×1.02521521412.512.71010.3
1717×1.028242415.516.312.413
2020×1.0322662821.522.81919.51,6301,330
2525×1.53832734531.436.62531.22502,2802001,960
3030×1.545384147.848.34041.12702,4702102,060
3535×1.5524484863.473.75364.33003,1402402,570
4040×1.5585095362.597.397.78586.53503,5102702,890
4545×1.565561060134.21351191213804,1603003,490
5050×1.570611165162.5161.5146.51474504,9203604,170

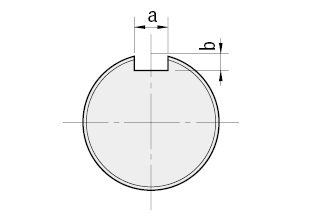

No.②ベアリング用菊座金菊座金取付溝加工寸法(参考値)
d1kS1S2tVD3D4歯数溝幅a溝深さb
10108.5331.022113942
121210.52517
151513.5442.52821135
171715.53224
202018.53626
252523551.2423272.5
303027.549383
353532.56574415
404037.566250
454542.5695617
505047.57461

型番リスト

型番
特性・用途
種類
ねじの呼び
材質
詳細材質
材質証明書:材質
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
ロックナット
M10×0.75
[スチール] SS400
SS400
SS400
10

1個

160( 176円 )

在庫品1日目

当日出荷可能

-
ロックナット
M12×1
[スチール] SS400
SS400
SS400
10

1個

170( 187円 )

在庫品1日目

当日出荷可能

-
ロックナット
M15×1
[スチール] SS400
SS400
SS400
10

1個

170( 187円 )

在庫品1日目

当日出荷可能

-
ロックナット
M17×1
[スチール] SS400
SS400
SS400
10

1個

170( 187円 )

在庫品1日目

当日出荷可能

-
ロックナット
M20×1
[スチール] SS400
SS400
SS400
10

1個

170( 187円 )

在庫品1日目

当日出荷可能

-
ロックナット
M25×1.5
[スチール] SS400
SS400
SS400
10

1個

200( 220円 )

在庫品1日目

当日出荷可能

-
ロックナット
M30×1.5
[スチール] SS400
SS400
SS400
10

1個

210( 231円 )

在庫品1日目

当日出荷可能

-
ロックナット
M35×1.5
[スチール] SS400
SS400
SS400
10

1個

240( 264円 )

在庫品1日目

当日出荷可能

-
ロックナット
M40×1.5
[スチール] SS400
SS400
SS400
10

1個

270( 297円 )

在庫品1日目

当日出荷可能

-
ロックナット
M45×1.5
[スチール] SS400
SS400
SS400
10

1個

300( 330円 )

在庫品1日目

当日出荷可能

-
ロックナット
M50×1.5
[スチール] SS400
SS400
SS400
10

1個

360( 396円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M10×0.75
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

230( 253円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M12×1
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

220( 242円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M15×1
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

220( 242円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M17×1
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

220( 242円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M20×1
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

220( 242円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M25×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

250( 275円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M30×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

270( 297円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M35×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

300( 330円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M40×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

350( 385円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M45×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

380( 418円 )

在庫品1日目

当日出荷可能

-
菊座金付ロックナット
M50×1.5
[スチール] SS400
SS400
ベアリング用ナット:SS400|ベアリング用菊座金:SPCC
10

1個

450( 495円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M10×0.75
[ステンレス] SUS303
SUS303
SUS303
10

1個

1,100( 1,210円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M12×1
[ステンレス] SUS303
SUS303
SUS303
10

1個

1,100( 1,210円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M15×1
[ステンレス] SUS303
SUS303
SUS303
10

1個

1,100( 1,210円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M17×1
[ステンレス] SUS303
SUS303
SUS303
10

1個

1,100( 1,210円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M20×1
[ステンレス] SUS303
SUS303
SUS303
10

1個

1,330( 1,463円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M25×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

1,960( 2,156円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M30×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

2,060( 2,266円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M35×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

2,570( 2,827円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M40×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

2,890( 3,179円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M45×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

3,490( 3,839円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
ロックナット
M50×1.5
[ステンレス] SUS304
SUS304
SUS304
10

1個

4,170( 4,587円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M10×0.75
[ステンレス] SUS303
SUS303
ベアリング用ナット:SUS303|ベアリング用菊座金:SUS304
10

1個

1,380( 1,518円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M12×1
[ステンレス] SUS303
SUS303
ベアリング用ナット:SUS303|ベアリング用菊座金:SUS304
10

1個

1,380( 1,518円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M15×1
[ステンレス] SUS303
SUS303
ベアリング用ナット:SUS303|ベアリング用菊座金:SUS304
10

1個

1,380( 1,518円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M17×1
[ステンレス] SUS303
SUS303
ベアリング用ナット:SUS303|ベアリング用菊座金:SUS304
10

1個

1,380( 1,518円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M20×1
[ステンレス] SUS303
SUS303
ベアリング用ナット:SUS303|ベアリング用菊座金:SUS304
10

1個

1,630( 1,793円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M25×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

2,280( 2,508円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M30×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

2,470( 2,717円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M35×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

3,140( 3,454円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M40×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

3,510( 3,861円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M45×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

4,160( 4,576円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
菊座金付ロックナット
M50×1.5
[ステンレス] SUS304
SUS304
ベアリング用ナット:SUS304|ベアリング用菊座金:SUS304
10

1個

4,920( 5,412円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

定番のベアリングナットと菊座金をセットでもご購入いただけます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

◦JLNSK・JLNS
数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜4950〜100101~
値引率基準単価10%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]JLNK・JLNにはスライド値引は有りません。101個以上はお見積り。


納期

在庫品
翌日出荷
>>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

ベアリング用ナット:関連画像
■ベアリング用ナットと菊座金について
・ ベアリングを固定する場合に一般的に
    使用される部品です。
・ 回転軸のネジ部に縦方向の溝(キー溝)を
    加工し、ナットと軸を菊座金で締結することで、
    ナットの緩み止め効果が得られます。

【取り付け手順】
(1)回転軸にベアリングを組み付けてください。
(2)回転軸の溝部(a)に菊座金の突起部(S2)
        を合わせて組み込んでください。
(3)ベアリングナットを締め込んでください。
(4)ベアリングナット溝部(S)に合わせて、
        菊座金の突起部(S1)を折り曲げてください。
