カップリング　高剛性オルダム形セットスクリュータイプ

カップリング　高剛性オルダム形セットスクリュータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

【特長】・小型で強力、耐久性に優れたカップリング。・理想の外形サイズが選べる豊...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

複数ワーク吸着反転ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

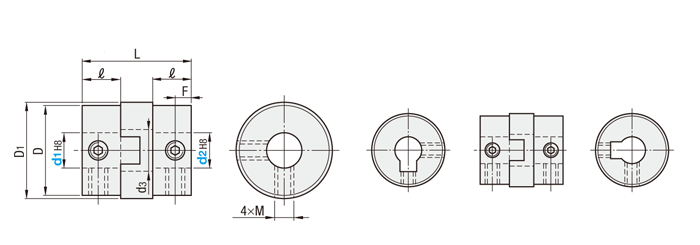

外形図・規格表

外形図

MCOG（標準穴）

MCOGRK（キー溝付穴　d2）
MCOCRK（キー溝付穴　d1・d2）

d1側

d2側

[ ! ]適用軸径の推奨はめあい公差はh8です。
[ ! ]偏心・偏角・エンドプレイは単独の許容値ですので複数のミスアライメントが存在する場合、それぞれの許容値は1/2となります。
[ ! ]選定基準についてはこちらをご確認ください。
[ ! ]スペーサの単品販売は標準部品としてのお取り扱いがありません。
下欄「関連リンク」の「規格外品サービス」をご利用ください。
標準穴キー溝付穴[ M ]材質[ S ]表面処理使用温度範囲
℃
d2(片側)d1・d2(両側)ハブスペーサセットスクリューセットスクリュー
MCOGMCOGRKMCOGWKSUS304
焼結合金		アルミニウム青銅
(固形潤滑剤埋込)		SCM435黒色酸化
皮膜		-50～200

規格表

型式−軸穴径d1−軸穴径d2
MCOG20−6−6
MCOGRK20−8−12
MCOGWK20−10−12
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式d1,d2選択  (ただしd1≦d2)
[ ! ]キー溝付穴は、穴径6以上で選択可能		DD1d3LℓFセットスクリュー￥基準単価
TypeNo.M締付トルク
(N・m)		MCOGMCOGRKMCOGWK
MCOG
MCOGRK
MCOGWK		154566.3578         14.5157.2165.42.6M30.72,2102,7303,260
17 566.3578         16.817.58.219.86.73.2M41.72,4202,9403,470
20  66.35789.53101112     2021921.473.42,6803,2003,730
26  66.35789.5310111214    26271225.6943,0803,6004,130
30     8 10 1214    303114331263,4403,9704,490
34       101112141516  34351434135.5M54.03,8104,3404,860
38       10 12141516182038411739.51574,4805,0105,530

型式許容トルク
(N・m)		許容
偏角
(°)		許容
偏心
(mm)		静的ねじり
ばね定数
(N・m/rad)		最高回転数
(r/min)		慣性モーメント
(kg・m2)		許容
エンドプレイ
(mm)		質量
(g)
TypeNo.
MCOG
MCOGRK
MCOGWK		1531.50.580080004 ×10−8±0.115
1750.5100070001 ×10−7±0.125
2070.5220060002 ×10−6±0.137
26100.8400050006 ×10−6±0.279
30301550050002.5×10−5±0.3120
34321800040004 ×10−5±0.2180
385011100040001×10−4±0.3256
[ ! ] 高トルク・高回転での使用に最適です。
[ ! ] 偏心0.1以上の場合、スペーサの摩耗は、負荷トルク・偏心・回転数に比例します。
キー溝寸法
軸穴径
d1・d2		bｔキー呼び
寸法
（b×h）
基準
寸法		許容差基準
寸法		許容差
6～7.92±0.01251.0
+0.10
0
2×2
8～1031.43×3
10.1～124±0.0151.84×4
12.1～1752.35×5
17.1～2262.86×6
22.1～308±0.0183.3
+0.20
0
8×7
30.1～321010×8

追加工

Alterations軸穴径変更キー溝幅変更
Spec.キー溝幅（b）を下表のように変更します。
指定方法 KLH4　KRH4
軸穴径
d1・d2		KLH・KRH（b）t
基準寸法許容差基準寸法許容差
82±0.01251.0＋0.1
0
104±0.01501.8
1252.3
指定0.1mm単位
指定方法
LDC7.8
RDC9.3
No.LDC・RDC
154～ 8
175～ 8
206～12
266～14
308～14
3410～16
3810～20
[ NG ]軸穴径変更（LDC・RDC）との併用不可
[ ! ]キー溝付穴のみ適用
CodeLDC（左軸）RDC（右軸）KLH（左軸）KRH（右軸）
￥/1Code500500無料

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
軸穴径 1 d1(またはd)(φ)
許容トルク(N・m)
軸穴径 2 d2(またはd)(φ)
許容トルク（範囲）(N・m)
外径 D(φ)
全長(mm)
慣性モーメント(kg・m2)
許容偏心(mm)
許容エンドプレイ(mm)
最高回転数（範囲）(r/min)
最高回転数(r/min)
軸穴形状
軸内径 d1 穴径変更 [LDC] 指定0.1mm単位
軸内径 d2 穴径変更 [RDC] 指定0.1mm単位
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4 ～ 8
3
4 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
標準穴
-
-
10

1個

-( - )

3日目

4 ～ 8
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
標準穴
-
4.1 ～ 7.9
10

1個

-( - )

3日目

-
3
4 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
標準穴
4.1 ～ 7.9
-
10

1個

-( - )

3日目

-
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
標準穴
4.1 ～ 7.9
4.1 ～ 7.9
10

1個

-( - )

3日目

4 ～ 8
3
6 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d2側
-
-
10

1個

-( - )

3日目

4 ～ 8
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d2側
-
6.1 ～ 7.9
10

1個

-( - )

3日目

-
3
6 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d2側
4.1 ～ 7.9
-
10

1個

-( - )

3日目

-
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d2側
4.1 ～ 7.9
6.1 ～ 7.9
10

1個

-( - )

3日目

6 ～ 8
3
6 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d1・d2側
-
-
10

1個

-( - )

3日目

6 ～ 8
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d1・d2側
-
6.1 ～ 7.9
10

1個

-( - )

3日目

-
3
6 ～ 8
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d1・d2側
6.1 ～ 7.9
-
10

1個

-( - )

3日目

-
3
-
1.01～3.00
14.5
16
4 ×10-8
0.5
+0.1/-0.1
7,001～10,000
8000
キー溝付穴　d1・d2側
6.1 ～ 7.9
6.1 ～ 7.9
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・小型で強力、耐久性に優れたカップリング。
・理想の外形サイズが選べる豊富な品揃え。
・SUS焼結製ハブとカーボンFRPスライダの組み合わせ。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜3031〜
値引率基準単価5％8％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●標準穴
 3 日目出荷
    ご注文締切
急

ストークA

翌日出荷200円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律540円


●キー溝付穴

 3 日目出荷

[ NG ]ストーク適用不可


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

カップリング　高剛性オルダム形セットスクリュータイプ

カップリング　高剛性オルダム形セットスクリュータイプ

    カップリング　オルダム形セットスクリュータイプ

    カップリング　オルダム形セットスクリュータイプ

      カップリング　高剛性大径対応オルダム形セットスクリュー/クランピングタイプ

      カップリング　高剛性大径対応オルダム形セットスクリュー/クランピングタイプ

        カップリング　高剛性オルダム形クランピングタイプ

        カップリング　高剛性オルダム形クランピングタイプ

          カップリング　スリーブ形セットスクリュータイプ

          カップリング　スリーブ形セットスクリュータイプ

            カップリング　大径対応オルダム形セットスクリュー/クランピングタイプ

            カップリング　大径対応オルダム形セットスクリュー/クランピングタイプ

              カップリング　オルダム形クランピングタイプ

              カップリング　オルダム形クランピングタイプ

                オルダム形カップリング クランピングタイプ SOH

                オルダム形カップリング クランピングタイプ SOH

                  オルダム形カップリング クランピングショートタイプ SOHMシリーズ

                  オルダム形カップリング クランピングショートタイプ SOHMシリーズ

                    スーパーゼロオルダムカップリング SCZタイプ ステンレス製

                    スーパーゼロオルダムカップリング SCZタイプ ステンレス製

                      スーパーゼロオルダムカップリング CCZタイプ アルミ合金製

                      スーパーゼロオルダムカップリング CCZタイプ アルミ合金製

                        スーパーゼロオルダムカップリング MCZタイプ アルミ合金製

                        スーパーゼロオルダムカップリング MCZタイプ アルミ合金製

                          カップリング　超ショートオルダム形クランピングタイプ

                          カップリング　超ショートオルダム形クランピングタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ SUNGIL（ソンイル） SUNGIL（ソンイル） 日本ミニチュアカップリング 日本ミニチュアカップリング 日本ミニチュアカップリング ミスミ
                            通常価格 - - - - - - - 1,558円～ 1,351円～ 7,790円～ 2,035円～ 3,790円～ -
                            通常出荷日 3日目   3日目   5日目   3日目   3日目   3日目   3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - - - RoHS対応（10物質）
                            特性・用途 耐熱性 低発塵 導電性・帯電防止 耐熱性 該当なし 低発塵 低発塵 - - - - - 低発塵
                            シリーズ オルダム形 オルダム形 オルダム形 オルダム形 オルダム形 オルダム形 オルダム形 オルダムタイプ オルダムタイプ スーパーゼロオルダムカップリング スーパーゼロオルダムカップリング スーパーゼロオルダムカップリング オルダム形
                            種類 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            用途 標準 標準 標準 標準 標準 標準 標準 標準 / ステッピングモータ 標準 / ステッピングモータ 標準 標準 標準 標準
