ミスミ

セラミックスブシュ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1812

当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）

通常価格(税別): 3,280円～ 5,550円

税込価格: 3,608円～ 6,105円

耐熱性、絶縁性、耐摩耗性が優れているセラミックスタイプです。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

ブシュ
基本形状：

ストレート
外径公差選択：

0 / -0.01
固定サポート：

なし
材質：

ジルコニア
詳細材質：

ジルコニア
表面処理：

なし
内径仕様：

円形
材質証明書：

対象
材質証明書：材質：

ジルコニア

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定17件の候補があります。

My部品表保存

数量：
価格を確認

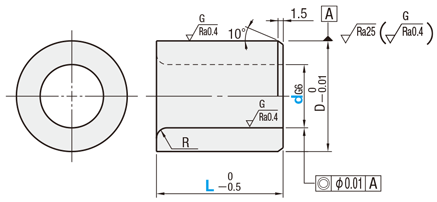

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

JBC

[ M ]材質　ジルコニア

規格表

型式	−	L
JBC16	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L選択					R	D	￥基準単価
Type	d_G6									JBC
JBC	6	＋0.012 ＋0.004	8	10				1	10	3,280
	8	＋0.014 ＋0.005		10	12			2	12
	10								15
	12	＋0.017 ＋0.006		10	12	16			18	3,600
	13								22	3,890
	15					16	20		25	4,200
	16								26	4,650
	20	＋0.020 ＋0.007					20	3	30	5,550

[ ! ]強くたたくと割れる可能性がありますので、圧入は避けてください。ロックタイト接着をお薦めします。
[ ! ]100℃以上の高温下で長時間使用したり、高温と常温を繰り返すと、強度が低下することがあります。
[ ! ]表示数量超えはお見積り
[ ! ]セラミックスロッド（こちら）、セラミックスワッシャ（こちら）、セラミックス円形プレート（こちら）もご用意ございます。

型式		質量（g） (参考値)
型式		L
Type	d	8	10	12	16	20
JBC	6	2	3	-	-	-
	8	-	3	4	-	-
	10	-	5	7	-	-
	12	-	8	10	13	-
	13	-	14	17	23	-
	15	-	-	-	30	37
	16	-	-	-	31	39
	20	-	-	-	-	47

型番リスト

表示件数:

型番	内径寸法(mm)	外形寸法(mm)	長さ L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

JBC6-8	6	10	8	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC6-10	6	10	10	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC8-10	8	12	10	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC8-12	8	12	12	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC10-10	10	15	10	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC10-12	10	15	12	10	1個	3,280円( 3,608円 )	在庫品1日目当日出荷可能
JBC12-10	12	18	10	10	1個	3,600円( 3,960円 )	在庫品1日目当日出荷可能
JBC12-12	12	18	12	10	1個	3,600円( 3,960円 )	在庫品1日目当日出荷可能
JBC12-16	12	18	16	10	1個	3,600円( 3,960円 )	在庫品1日目当日出荷可能
JBC13-10	13	22	10	10	1個	3,890円( 4,279円 )	在庫品1日目当日出荷可能
JBC13-12	13	22	12	10	1個	3,890円( 4,279円 )	在庫品1日目当日出荷可能
JBC13-16	13	22	16	10	1個	3,890円( 4,279円 )	在庫品1日目当日出荷可能
JBC15-16	15	25	16	10	1個	4,200円( 4,620円 )	在庫品1日目当日出荷可能
JBC15-20	15	25	20	10	1個	4,200円( 4,620円 )	在庫品1日目当日出荷可能
JBC16-16	16	26	16	10	1個	4,650円( 5,115円 )	在庫品1日目当日出荷可能
JBC16-20	16	26	20	10	1個	4,650円( 5,115円 )	在庫品1日目当日出荷可能
JBC20-20	20	30	20	10	1個	5,550円( 6,105円 )	在庫品1日目当日出荷可能

基本情報

耐熱性、絶縁性、耐摩耗性が優れているセラミックスタイプです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはお見積り

数量	1〜29	30〜50	51～
値引率	基準単価	10％	お見積り
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■セラミックスブッシュの摩耗データ

サンプル	内径（試験前）	内径（試験後）	差異
セラミック JBC10−10	10.011	10.012	0.001
スチ−ル JBA10−10	10.008	10.037	0.029

■試験条件
＜測定方法＞
左図のようにクランク機構を作り、40mmストロークでφ10丸シャフトを往復運動させ、
先端に2kgの錘を吊り下げてブッシュに負荷を与える。

＜測定治具概要＞
・クランク回転数:150rpm
・丸シャフト往復ストローク:40mm
・気温:25～27℃

・運転時間:各60時間
・潤滑:JISマシン油（テラス32）＊2時間毎に滴下
・φ10丸シャフト材質:SK3（熱処理なし）

■試験結果
セラミックは、スチールと比べて耐摩耗性が優れていると判断でき、
長時間、位置決めピンの抜き差しを行っても耐摩耗性が高い事を示しました。

使用例

■自動車部品の溶着機械

取付：樹脂板を当てて、樹脂ハンマーでゆるめに圧入
環境：熱源と治具間で精度良くセットをしたいが、治具に熱をなるべく伝えたくないシーン

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
