キャッチヤー Ｖ溝タイプ プレートホールド型
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,680円 ～ 3,240円
- 税込価格
- 2,948円 ～ 3,564円
上下部プレートホールドを利用し、薄いフラットバーへの取り付けも容易なキャッチャ...
-
- 環境対応：
- RoHS対応（10物質）
-
- 材質：
- S45C相当
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- S45C相当
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

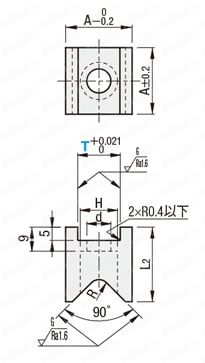

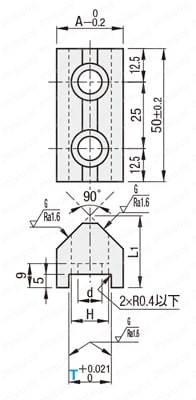

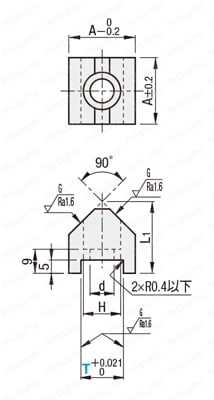

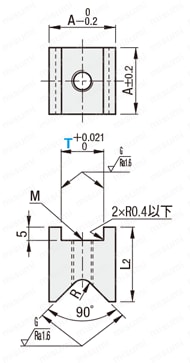

外形図
| Type | ノーマルタイプ CVTB CVTBS | タップ穴付タイプ CVTBST | ロングタイプ CVTBL |
| 組付寸法 |  |  |  |
| 上部 |  |  |  |
| 下部 |  |  | |
[！]本製品は表面処理されていません。
[ H ]硬度 42〜51HRC ＊全体焼入れ品です。
規格表
| 型式 |
| CVTB16 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | L1 | L2 | A | H | d | R | M (並目) | 質量（g） （参考値） | ￥基準単価 | ￥スライド単価 | ||
| Type | T | 1〜19セット | 20〜 | ||||||||||
| ノーマル タイプ | CVTB | 12 | 35 | 25 | 26 | 20 | 9.5 | 5.5 | 2 | − | 102 | 2,680 | 2,420 |
| 16 | 27 | 28 | 25 | 14 | 9 | 4 | 147 | 2,790 | 2,510 | ||||
| 19 | 140 | ||||||||||||
| CVTBS | 12 | 25 | 19 | 22 | 20 | 9.5 | 5.5 | 2 | 75 | 2,680 | 2,420 | ||
| 16 | 21 | 24 | 25 | 11 | 7 | 4 | 121 | 2,790 | 2,510 | ||||
| 19 | 115 | ||||||||||||
| タップ穴付 タイプ | CVTBST | 16 | 25 | 21 | 24 | 25 | 11 | 7 | 4 | M6 | 126 | 2,850 | 2,560 |
| ロングタイプ | CVTBL | 12 | 35 | 25 | 26 | 20 | 9.5 | 5.5 | 2 | − | 259 | 3,080 | 2,770 |
| 16 | 27 | 28 | 25 | 14 | 9 | 4 | 295 | 3,240 | 2,920 | ||||
| 19 | 284 | ||||||||||||
ご希望の場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
| 型番 |
種類 |
T寸法(mm) |
L組付寸法(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
ノーマルタイプ
|
12
|
35
| 10 | 1個 | 2,680円(
2,948円
) | 在庫品1日目 当日出荷可能 | |
ノーマルタイプ
|
16
|
35
| 10 | 1個 | 2,790円(
3,069円
) | 在庫品1日目 当日出荷可能 | |
ノーマルタイプ
|
19
|
35
| 10 | 1個 | 2,790円(
3,069円
) | 在庫品1日目 当日出荷可能 | |
ロングタイプ
|
12
|
35
| 10 | 1個 | 3,080円(
3,388円
) | 在庫品1日目 当日出荷可能 | |
ロングタイプ
|
16
|
35
| 10 | 1個 | 3,240円(
3,564円
) | 在庫品1日目 当日出荷可能 | |
ロングタイプ
|
19
|
35
| 10 | 1個 | 3,240円(
3,564円
) | 在庫品1日目 当日出荷可能 | |
ノーマルタイプ
|
12
|
25
| 10 | 1個 | 2,680円(
2,948円
) | 在庫品1日目 当日出荷可能 | |
ノーマルタイプ
|
16
|
25
| 10 | 1個 | 2,790円(
3,069円
) | 在庫品1日目 当日出荷可能 | |
ノーマルタイプ
|
19
|
25
| 10 | 1個 | 2,790円(
3,069円
) | 在庫品1日目 当日出荷可能 | |
タップ穴付タイプ
|
16
|
25
| 10 | 1個 | 2,850円(
3,135円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
上下部プレートホールドを利用し、薄いフラットバーへの取り付けも容易なキャッチャーです。
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
