クランププレート 標準タイプ
- 規格変更
- 納期短縮
- 通常価格(税別)
- -
- 税込価格
- -
ワークの受けとしてご使用いただけます。ワーク保護用に樹脂タイプもございます。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 材質証明書：
- 対象
(i)ご注意
- S45C相当品の全体的な外観は、研磨面を除きショット肌となります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

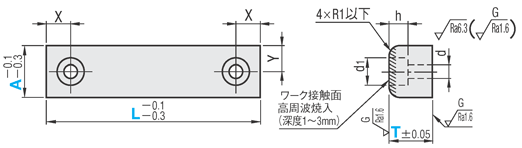

外形図・規格表
[ ! ]PCWJは
部が
となります。[ ! ]PCWJ（ポリアセタール）にはR1はありません。
| Type | [ M ]材質 | [ H ]硬度 | |
| 穴位置固定 | 穴位置指定 | ||
| PCWN | PCFWN | S45C相当 | − |
| PCW | PCFW | 40〜45HRC(全体焼入) | |
| PCWJ | － | ポリアセタール | − |
規格表
型式 | − | T | − | L | − | X | − | Y |
PCWN50 | − | 20 | − | 100 | ||||
PCFWN40 | − | 15 | − | 50 | − | X12 | − | Y12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式 | T選択 | L選択 | X | Y | d | d1 | h | ￥基準単価 | |||||||
Type | A | 固定 タイプ | 指定タイプ 指定0.5mm単位 | 固定 タイプ | 指定タイプ 指定0.5mm単位 | PCWN | PCW | PCWJ | PCFWN | PCFW | |||||
12 | 30 | 7 | 5～45.5 | 6 | 5～6 | 4.5 | 8 | 5 | 880 | 990 | 890 | 1,400 | 1,950 | ||
| （穴位置固定） | 50 | ||||||||||||||
| PCWN | 15 | 75 | 9 | 6.5～44 | 7.5 | 6.5～7 | 6.6 | 11 | 7 | 960 | 1,100 | 970 | 1,520 | 2,100 | |
| PCW | 16 | 12 | 100 | 8 | 6.5～8 | 1,250 | 1,430 | 1,190 | 1,910 | 2,550 | |||||
| PCWJ | 19 | 15 | 50 | 11 | 8～42.5 | 9.5 | 8～9.5 | 9 | 14 | 9 | 1,460 | 1,660 | 1,340 | 2,200 | 2,860 |
| （穴位置指定） | 25 | 20 | 75 | 13 | 11～40.5 | 12.5 | 11～12.5 | 11 | 18 | 11 | 1,930 | 2,200 | 1,720 | 2,840 | 3,600 |
| PCFWN | 30 | 100 | 15 | 11～15 | 2,120 | 2,420 | 1,870 | 3,100 | 3,900 | ||||||
| PCFW | 40 | 20 | 11～20 | 2,420 | 2,750 | 2,090 | 3,500 | 4,350 | |||||||
50 | 25 | 11～25 | 2,710 | 3,080 | 2,240 | 3,890 | 4,800 | ||||||||
型番リスト
- 表示件数:
| 型番 |
材質 |
材質（詳細） |
硬度 |
幅 A(mm) |
L(mm) |
T(mm) |
X(mm) |
Y(mm) |
材質証明書：材質 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
12
|
30 ～ 100
|
12 ～ 20
|
5 ～ 45.5
|
5 ～ 6
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
15
|
30 ～ 100
|
12 ～ 20
|
6.5 ～ 44
|
6.5 ～ 7.5
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
16
|
30 ～ 100
|
12 ～ 20
|
6.5 ～ 44
|
6.5 ～ 8
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
19
|
50 ～ 100
|
12 ～ 20
|
8 ～ 42.5
|
8 ～ 9.5
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
25
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 12.5
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
30
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 15
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
40
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 20
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
50
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 25
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
12
|
30 ～ 100
|
12 ～ 20
|
5 ～ 45.5
|
5 ～ 6
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
15
|
30 ～ 100
|
12 ～ 20
|
6.5 ～ 44
|
6.5 ～ 7
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
16
|
30 ～ 100
|
12 ～ 20
|
6.5 ～ 44
|
6.5 ～ 8
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
19
|
50 ～ 100
|
12 ～ 20
|
8 ～ 42.5
|
8 ～ 9.5
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
25
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 12.5
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
30
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 15
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
40
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 20
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
なし
|
50
|
50 ～ 100
|
12 ～ 20
|
11 ～ 40.5
|
11 ～ 25
|
S45C相当
| 10 | 1個 | -( -
) | 5日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
12
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
15
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
16
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
19
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
25
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
30
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
40
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
40～45HRC(高周波焼入)
|
50
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
12
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
15
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
16
|
30 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
19
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
25
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
30
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
40
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 | |
スチール
|
S45C相当
|
なし
|
50
|
50 ～ 100
|
12 ～ 20
|
-
|
-
|
S45C相当
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ワークの受けとしてご使用いただけます。ワーク保護用に樹脂タイプもございます。
(i)ご注意
- S45C相当品の全体的な外観は、研磨面を除きショット肌となります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数 量 | 1〜49 | 50〜74 | 75〜99 | 100〜200 | 201～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | ||||
◯PCW · PCFW
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数 量 | 1〜49 | 50 | 51～ |
| 値引率 | 基準単価 | 5％ | お見積り |
| 出荷日 | 通常 | ||
納期
| ●PCWJ | ご注文締切 | ||||||||
| 2 | 日目出荷 | 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら | ||
| ストーク A | 翌日出荷 | 500円/1本 | PM 6:00迄 | ||||||
| [ ! ]ストークA早割は１明細行当たり一律300円 [ ! ]ストークAは3本以上で1明細行当たり一律1,350円 | |||||||||
| ●PCWN · PCW | ご注文締切 | ||||||||
| 3 | 日目出荷 | 急 | ストーク A | 翌日出荷 | 200円/1本 | PM 6:00迄 | >>こちら | ||
| [ ! ]3本以上で1明細行当たり一律540円 | |||||||||
| ●PCFWN · PCFW | |||||||||
| 5 | 日目出荷 | [ ! ]PCFWN · PCFWはAストーク対象外 | |||||||
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
