インデックスプランジャ　コンパクト

インデックスプランジャ　コンパクト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（11件）
通常価格(税別)
1,110円 ～ 1,470円
税込価格
1,221円 ～ 1,617円

【特徴】　従来品（スタンダードタイプ）に比べ、全長が約2/3に短くなったコンパ...

詳細情報を確認する

  • 種類：
    標準ノブ
  • 取付方法：
    ねじ込み
  • 全長：
    ショート
  • 本体材質：
    S45C
  • ピン材質：
    SUS303
  • 先端表面処理：
    なし
  • オールステンレス：
    非対応
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ノブ：ナイロン6|本体：S45C|ピン：SUS303|スプリング：SUS304-WPB

(i)ご注意

  • 締め込みでご使用の場合、詳細情報記載の通り、面取りまたはワッシャにて確実に着座させてください。
  • 締め込みで工具は使用せず、手締めにておこなってください。（強く締めすぎるとねじ内部が破損する恐れがあります）
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ヘッド昇降機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表



外形図

インデックスプランジャ　コンパクト:関連画像 －リターンタイプ－
PMXSB
PMXSM
PXSB
PXSM －レストポジションタイプ－
PMXYSB
PMXYSM
PXYSB
PXYSM
Typeねじノブ本体ピンスプリング
リターンタイプレストポジションタイプ[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質
PMXSBPMXYSB並目ナイロン6S45C四三酸化鉄皮膜SUS303SUS304−WPB
PMXSMPMXYSM無電解ニッケルメッキ
PXSBPXYSB細目ナイロン6S45C四三酸化鉄皮膜SUS303SUS304-WPB
PXSMPXYSM無電解ニッケルメッキ




規格表

型式
PMXSB10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ねじ目PitchDD1SBLL1SWR荷重(N)￥基準単価
TypeMリターンタイプレストポジションタイプ
リターンタイプレストポジションタイプminmaxPMXSB
PXSB		PMXSM
PXSM		PMXYSB
PXYSB		PMXYSM
PXYSM
PMXSB
PMXSM		PMXYSB
PMXYSM		8並目1.252014.5552551332.56.01,1101,1301,1801,200
101.5241966317173.54.59.51,3701,3901,4201,470
PXSB
PXSM		PXYSB
PXYSM		8細目1.02014.5552551332.56.01,1101,1301,1801,200
101.0241966317173.54.59.51,3701,3901,4201,470
[ ! ]荷重（N）はピンを引くばねの荷重です。ピンが引き始める荷重が"min"、ピンをストローク最大まで引く荷重が"max"となります。
[ ! ]ピンのせん断荷重データのご用意はありません。

リターンタイプとレストポジションタイプの違い

●リターンタイプ
①通常は、ノーズが突き出た状態です。
②ノブを引くと、ノーズが引っ込みます。

③ノブを放すと、内蔵スプリングの力で、
ノーズが突き出た状態に戻ります。

●●●:関連画像

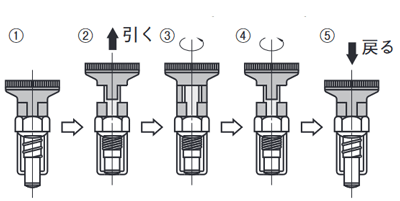

●レストポジションタイプ
①通常は、ノーズが突き出た状態です。
②ノブを引くと、ノーズが引っ込みます。
③ノブを引いたまま90度回転させると、ノーズを引っ込めたままロックできます。
④ロックを解除するには、ノブをわずかに引きながら90度回転させます。
⑤ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

●●●:関連画像

90°回転後

90°回転後

荷重イメージ図

ピン押し始め:荷重min

ピン押し切り:荷重max


  • Mねじ部の推奨締付トルクや、強度区分の規定はございません。
  • ばね等の単品部品販売は標準部品でのお取り扱いはありません。
  • ピン部のせん断荷重のデータはご用意がありません。

製品特長紹介動画
