インデックスプランジャ 並目レバータイプ
- 当日出荷可能
- 通常価格(税別)
- 2,420円 ～ 2,840円
- 税込価格
- 2,662円 ～ 3,124円
【特長】レバーを回すことでピンの出入れを操作できるため、ノブを引張るスペースが...
外形図・規格表

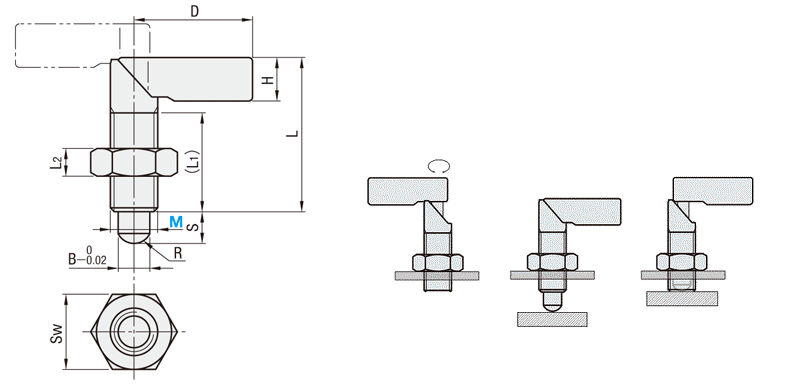

外形図
左右に回転可 セット位置による荷重 レバーロック位置（ピンは収納） min.
（ピンばね押し始め） max
（ピンばね押し切り）
| Type | ねじ | レバー | 本体 | ピン | スプリング | ロックナット | |||||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | ||
| PMXRB | 並目 | S45C | 四三酸化鉄皮膜 | S45C | 四三酸化鉄皮膜 | S45C | 45HRC〜 | 四三酸化鉄皮膜 | SUS304−WPB | SWCH | 四三酸化鉄皮膜 |
| PMXRM | 無電解ニッケルメッキ | 無電解ニッケルメッキ | 無電解ニッケルメッキ | 無電解ニッケルメッキ | |||||||
規格表
| 型式 |
| PMXRB10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Pitch (並目) | B | S | L | (L1) | D | H | L2 | Sw | R | 荷重(N) | 質量 (g) | ￥基準単価 | |||
| Type | M | min. | max. | PMXRB | PMXRM | |||||||||||
| PMXRB | 10 | 1.5 | 5 | 5 | 34 | 20 | 24 | 8 | 6 | 17 | 3 | 5 | 9.5 | 22 | 2,420 | 2,630 |
| PMXRM | 12 | 1.75 | 6 | 6 | 39 | 25 | 30 | 11 | 7 | 19 | 3.5 | 8 | 13 | 33 | 2,630 | 2,840 |
- 荷重（Ｎ）はピンを押すばねの荷重です。
ピン押し始めが荷重min、
ピン押し切りが荷重maxとなります。 - レバーは軸上部にカシメで固定されています。
- ピン部のせん断荷重のデータはご用意がありません。
- Mねじ部の推奨締付トルクや、強度区分の規定はございません。
製品特長紹介動画
インデックスプランジャ 並目レバータイプ 動作イメージ- レバーを回すことでピンの出入れを操作できるため、ノブを引張るスペースがない所でご利用できます。
- レバーを180°回転させるとピンは本体に内蔵され、ノッチによりレバーはロックします。
- レバーは360°回転可能です。
型番リスト
- 表示件数:
| 型番 |
ねじ径M(mm) |
先端部外径 B(mm) |
ストローク (S)(mm) |
本体表面処理 |
長さ L(mm) |
先端表面処理 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
5
|
5
|
四三酸化鉄皮膜
|
34
|
四三酸化鉄皮膜
|
レバー：四三酸化鉄皮膜|本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
| 10 | 1個 | 2,420円(
2,662円
) | 在庫品1日目 当日出荷可能 | |
12
|
6
|
6
|
四三酸化鉄皮膜
|
39
|
四三酸化鉄皮膜
|
レバー：四三酸化鉄皮膜|本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
| 10 | 1個 | 2,630円(
2,893円
) | 在庫品1日目 当日出荷可能 | |
10
|
5
|
5
|
無電解ニッケルメッキ
|
34
|
無電解ニッケルメッキ
|
レバー：無電解ニッケルメッキ|本体：無電解ニッケルメッキ|ピン：無電解ニッケルメッキ|ロックナット：無電解ニッケルメッキ
| 10 | 1個 | 2,630円(
2,893円
) | 在庫品1日目 当日出荷可能 | |
12
|
6
|
6
|
無電解ニッケルメッキ
|
39
|
無電解ニッケルメッキ
|
レバー：無電解ニッケルメッキ|本体：無電解ニッケルメッキ|ピン：無電解ニッケルメッキ|ロックナット：無電解ニッケルメッキ
| 10 | 1個 | 2,840円(
3,124円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】レバーを回すことでピンの出入れを操作できるため、ノブを引張るスペースがない所でご利用できます。レバーを180°回転させるとピンは本体に内蔵され、ノッチによりレバーはロックします。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
インデックスプランジャ 並目レバータイプのレビュー
四三酸化鉄皮膜の物が安価なので使用しましたが、長期で使用すると錆が出てしまいます。
メッキ品の方を今後購入したいと思います。
