インデックスプランジャ　細目ねじタイプ/並目ねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1955

当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（18件）

通常価格(税別): 860円～ 4,610円

税込価格: 946円～ 5,071円

【用途】インデックスプランジャ細目ねじタイプ/並目ねじタイプです。

詳細情報を確認する

種類：

標準ノブ
取付方法：

ねじ込み
全長：

標準
オールステンレス：

非対応
材質証明書：

対象

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
本製品は洗浄処理はされておりません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定37件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

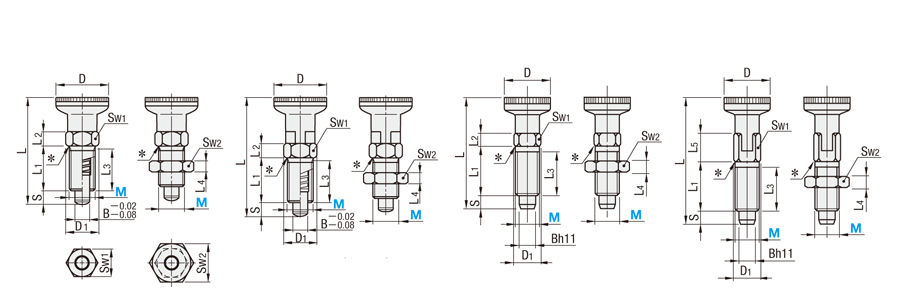

外形図

【細目】－リターンタイプ－ロックナット無ロックナット付【細目】－レストポジションタイプ－ロックナット無ロックナット付【並目】－リターンタイプ－ロックナット無ロックナット付【並目】－レストポジションタイプ－ロックナット無ロックナット付

＊首下部にRがありますのでナットは密着しません。

■公差

B	h11
4	0 -0.075
5	0 -0.075
6	0 -0.09
8	0 -0.09

ねじ	リターンタイプ	レストポジションタイプ	ノブ	本体		ピン			スプリング	(ロックナット)
			[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質	[ S ]表面処理
細目	PXA	PXYA	ナイロン6 (つや消し黒)	SUM22L	四三酸化鉄皮膜	S45C	50〜60HRC	四三酸化鉄皮膜	SWP－B	−	−
	PXK	PXYK								S45C	四三酸化鉄皮膜
	SXPA	−		SUS303	−	SUS303	−	ニッケルメッキ	SUS301	−	−
	SXPK	SXYK								SUS303	−
並目	PMXA	PMXYA		SUM22L	三価クロメート			−		−	−
	PMXK	PMXYK								S45C	三価クロメート

[ ! ]ロックナットは標準部品としてのお取り扱いがありません。「カタログ規格外品サービス」にてお問い合わせください。

規格表

型式

SXPA16
PMXK10M

■細目ねじタイプ

M	Pitch (細目)	D	D₁	B	S min.	L		L₁	L₂	L₃	L₄	S_W1	S_W2	荷重(N)				質量(g)
						リターンタイプ	レストポジションタイプ							PXA・PXYA PXK・PXYK		SXPA SXPK・SXYK		PXA SXPA	PXK SXPK	PXYA	PXYK SXYK
						リターンタイプ	レストポジションタイプ							min.	max.	min.	max.	PXA SXPA	PXK SXPK	PXYA	PXYK SXYK
10	1.0	21	13.8	5	5	45	51	17	5	15	5	12	17	7	17	6	15	20	27	23	30
12	1.5	25	16.2	6	6	54.5	61	20	6	17	6	14	18	9	24	8	21	32	42	38	48
16	1.5	31	21.9	8	8(7)	69	75.5	26	8	23	8	19	24	11	30	9	26	70	90	79	99

[ ! ]荷重（N）はピンを引くばねの荷重です。ピンが引き始める荷重が"min"、ピンをストローク最大まで引く荷重が"max"となります。
[ ! ]ピンのせん断荷重データは下部表：ピンのせん断荷重（細目）を参照ください。
kgf＝N×0.101972

■並目ねじタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Pitch (並目)	D	D₁	B	S min.	L		L₁	L₂	L₃	L₄	L₅	S_W1	S_W2	荷重(N)		質量(g)				￥基準単価
型式							リターンタイプ	レストポジションタイプ								荷重(N)		質量(g)				￥基準単価
Type	M						リターンタイプ	レストポジションタイプ								min.	max.	PMXA	PMXK	PMXYA	PMXYK	PMXA PMXYA	PMXK PMXYK
PMXA PMXK PMXYA PMXYK	6M	1.0	12	6.9	4	4	30.5	33	12	4.5	10	3.2	7	6	10	3	12	5	9	4	8	860	880
	8M	1.25	16	9.2	5	5	40	43.5	16	6	13.5	4	9.5	8	13	5	24	10	15	11	16	980	1,030
	10M	1.5	18	11.5	6	6	49	52	20	7.5	17	5	10.5	10	16	5	21	17	24	18	15	1,050	1,170
	12M	1.75	21	13.8	8	8	59	63.5	24	9	20.5	6	13.5	12	18	6	22	31	41	36	46	1,250	1,430

[ ! ]荷重（N）はピンを引くばねの荷重です。ピンが引き始める荷重が"min"、ピンをストローク最大まで引く荷重が"max"となります。
[ ! ]ピンのせん断荷重データは下部表：ピンのせん断荷重（並目）を参照ください。
[ ! ]並目ねじタイプ（PMXA・PMXK・PMXYA・PMXYK）はねじ部の肉厚が薄いため、締付時には下部表のトルク値を超えないようにしてください。
kgf＝N×0.101972

M	許容締付トルク (N・m)
6	2
8	7
10	15
12	20

■ピンのせん断荷重（細目）

M	荷重（N）
M	PXA・PXYA・PXK・PXYK	SXPA・SXPK・SXYK
10	1750	1820
12	2530	2620
16	4500	4660

■ピンのせん断荷重（並目）

M	荷重（N）
M	PMXA・PMXK・PMXYA・PMXYK
6M	1160
8M	1820
10M	2620
12M	4660

[ ! ]リターンタイプ・レストポジションタイプでピンのせん断荷重は変わりません。
[ ! ]せん断荷重のデータは参考値です。

リターンタイプとレストポジションタイプの違い

●リターンタイプ
①通常は、ノーズが突き出た状態です。
②ノブを引くと、ノーズが引っ込みます。

③ノブを放すと、内蔵スプリングの力で、
ノーズが突き出た状態に戻ります。

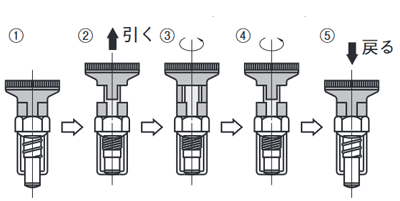

●レストポジションタイプ
①通常は、ノーズが突き出た状態です。
②ノブを引くと、ノーズが引っ込みます。
③ノブを引いたまま90度回転させると、ノーズを引っ込めたままロックできます。
④ロックを解除するには、ノブをわずかに引きながら90度回転させます。
⑤ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

90°回転後

型番リスト

表示件数:

型番	ロック機構	ねじ径M(mm)	先端部外径 B(mm)	ストローク (S)(mm)	本体材質	ピン材質	本体表面処理	長さ L(mm)	ねじ種類	D寸(φ)	先端表面処理	先端熱処理	付属品	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PMXA6M

1個

860円( 946円 )

在庫品1日目

当日出荷可能

PMXA8M

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

PMXA10M

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

PMXA12M

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

PMXK6M

1個

880円( 968円 )

在庫品1日目

当日出荷可能

PMXK8M

1個

1,030円( 1,133円 )

在庫品1日目

当日出荷可能

PMXK10M

1個

1,170円( 1,287円 )

在庫品1日目

当日出荷可能

PMXK12M

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

PMXYA6M

1個

860円( 946円 )

在庫品1日目

当日出荷可能

PMXYA8M

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

PMXYA10M

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

PMXYA12M

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

PMXYK6M

1個

880円( 968円 )

在庫品1日目

当日出荷可能

PMXYK8M

1個

1,030円( 1,133円 )

在庫品1日目

当日出荷可能

PMXYK10M

1個

1,170円( 1,287円 )

在庫品1日目

当日出荷可能

PMXYK12M

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

PXA10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

PXA12

1個

1,410円( 1,551円 )

在庫品1日目

当日出荷可能

PXA16

1個

1,770円( 1,947円 )

在庫品1日目

当日出荷可能

PXK10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

PXK12

1個

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

PXK16

1個

1,960円( 2,156円 )

在庫品1日目

当日出荷可能

PXYA10

1個

1,740円( 1,914円 )

在庫品1日目

当日出荷可能

PXYA12

1個

1,950円( 2,145円 )

在庫品1日目

当日出荷可能

PXYA16

1個

2,330円( 2,563円 )

在庫品1日目

当日出荷可能

PXYK10

1個

1,810円( 1,991円 )

在庫品1日目

当日出荷可能

PXYK12

1個

1,920円( 2,112円 )

在庫品1日目

当日出荷可能

PXYK16

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

SXPA10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

SXPA12

1個

2,150円( 2,365円 )

在庫品1日目

当日出荷可能

SXPA16

1個

2,970円( 3,267円 )

在庫品1日目

当日出荷可能

SXPK10

1個

2,260円( 2,486円 )

在庫品1日目

当日出荷可能

SXPK12

1個

2,470円( 2,717円 )

在庫品1日目

当日出荷可能

SXPK16

1個

3,470円( 3,817円 )

在庫品1日目

当日出荷可能

SXYK10

1個

2,670円( 2,937円 )

在庫品1日目

当日出荷可能

SXYK12

1個

3,140円( 3,454円 )

在庫品1日目

当日出荷可能

SXYK16

1個

4,610円( 5,071円 )

在庫品1日目

当日出荷可能

基本情報

【用途】インデックスプランジャ細目ねじタイプ/並目ねじタイプです。

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
本製品は洗浄処理はされておりません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価
型式			リターンタイプ				レストポジションタイプ
Type		M	PXA	SXPA	PXK	SXPK	PXYA	PXYK	SXYK
PXA PXK PXYA PXYK	(ステンレス) SXPA SXPK SXYK	10	1,300	2,000	1,370	2,260	1,740	1,810	2,670
		12	1,410	2,150	1,500	2,470	1,950	1,920	3,140
		16	1,770	2,970	1,960	3,470	2,330	2,520	4,610

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	8％	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
