インデックスプランジャ　ロングタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1950

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（4件）

通常価格(税別): 1,580円～ 4,610円

税込価格: 1,738円～ 5,071円

【新商品】細目のねじ目に加え、新たに並目のねじ目を選択出来るようになりました。

詳細情報を確認する

種類：

標準ノブ
ロック機構：

リターンタイプ
取付方法：

ねじ込み
全長：

標準
先端熱処理：

焼入
オールステンレス：

非対応
材質証明書：

対象

(i)ご注意

並目をご選択の場合はねじ元のニゲなし（L1-L3以下の不完全ねじ部あり）となります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定64件の候補があります。

My部品表保存

数量：
価格を確認

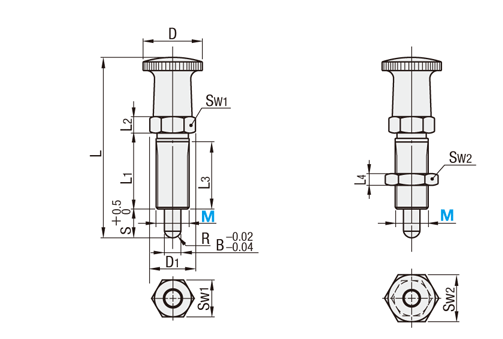

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ロックナット無
PXAL
SXPAL
PMXAL
SMXPAL ロックナット付
PXKL
SXPKL
PMXKL
SMXPKL

[ ! ]並目：ねじ元のニゲはありません（L1－L3以下の不完全ねじ部ありとなります）。ねじ元のRは最大0.4（参考値）です。

ねじ	Type		ノブ	本体		ピン			スプリング	(ロックナット)
ねじ	ロックナット無	ロックナット有	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質	[ S ]表面処理
細目	PXAL	PXKL	A2017 (黒アルマイト)	SUM22	四三酸化鉄皮膜	S45C	50〜60HRC	四三酸化鉄皮膜	SUS631J1	SS400	四三酸化鉄皮膜
細目	SXPAL	SXPKL		SUS303	−	SUS440C	45HRC〜	−		SUS303	−
並目	PMXAL	PMXKL		SUM22	四三酸化鉄皮膜	S45C	50〜60HRC	四三酸化鉄皮膜		SS400	四三酸化鉄皮膜
並目	SMXPAL	SMXPKL		SUS303	−	SUS440C	45HRC〜	−		SUS303	−

[ ! ]M8・8Lはピン硬度40〜45HRCとなります。

規格表

型式

PXAL8
SXPKL16L

型式				ねじPitch		D	D₁	S	B	L	L₁	L₂	L₃	L₄	S_W1	S_W2	R	荷重(N)
Type			M	細目	並目													min.	max.
	ロックナット無	ロックナット有	8	1	1.25	15	11.5	4	4	46	22	5	20	4	10	13	2	3	9
			8L					6		48									12
（細目）	PXAL SXPAL	PXKL SXPKL	10	1	1.5	18	13.8	5	5	53	25	5	23	5	12	17	2.5	5	11.5
			10L					8		56									16
			12	1.5	1.75	21	16.2	6	6	64.5	30	6	27	6	14	19	3	6.5	14.5
（並目）	PMXAL SMXPAL	PMXKL SMXPKL	12L					10		68.5									20
			16	1.5	2	26	21.9	7	8	80	38	8	34.5	8	19	24	4	7.15	18
			16L					12		85									25

[ ! ]並目：ねじ元のニゲなし（L1-L3以下の不完全ねじ部ありとなります）
[ ! ]Ｍ寸にLのついたサイズはLがついていない同径の商品に比べストロークが長くなっています。
kgf＝N×0.101972

M	質量（g）		許容締付トルク（N・m）
M	PXAL SXPAL PMXAL SMXPAL	PXKL SXPKL PMXKL SMXPKL	許容締付トルク（N・m）
8	13	16	6.2
8L	13	16	6.2
10	22	29	12.5
10L	23	30	12.5
12	38	47	21
12L	39	48	21
16	85	103	53
16L	88	106	53

[ ! ]並目ねじタイプはねじ部の肉厚が薄いため、締付時には表中のトルク値を超えないようにしてください。

型番リスト

表示件数:

型番	ねじ径M(mm)	先端部外径 B(mm)	ストローク (S)(mm)	本体材質	ピン材質	本体表面処理	長さ L(mm)	ねじ種類	先端表面処理	付属品	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除
