インデックスプランジャ　ノブなしタイプ　スタンダード

インデックスプランジャ　ノブなしタイプ　スタンダード

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
1,010円 ～ 3,150円
税込価格
1,111円 ～ 3,465円

使用シーンに合わせたノブを取付けてご使用いただけます。【新商品】細目のねじ目に...

詳細情報を確認する

(i)ご注意

  • 並目をご選択の場合はねじ元のニゲなし（L1-L3以下の不完全ねじ部あり）となります。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定64件の候補があります。

Loading...

外形図・規格表

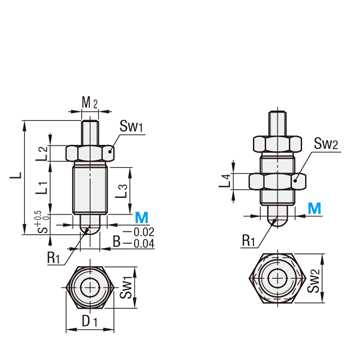

外形図

インデックスプランジャ　ノブなしタイプ　スタンダード:関連画像 ロックナット無
PXNAN
SXNAN（ステンレス）
PMXNAN
SMXNAN（ステンレス） ロックナット付
PXNKN
SXNKN（ステンレス）
PMXNKN
SMXNKN（ステンレス）
[ ! ]並目：ねじ元のニゲはありません（L1－L3以下の不完全ねじ部ありとなります）。ねじ元のRは最大0.4（参考値）です。
[ ! ]図面M2のねじ部は焼入れされていません。

ねじ目Type本 体ピ ンスプリング(ロックナット)
ロックナット無ロックナット有[ M ]材質[ S ]表面処理[ M ]材質*[ H ]硬度[ S ]表面処理[ M ]材質[ M ]材質[ S ]表面処理
細目PXNANPXNKNSUM22四三酸化鉄皮膜S45C50〜60HRC
(浸炭焼入)		四三酸化鉄皮膜SUS631J1SS400四三酸化鉄皮膜
SXNANSXNKNSUS303−SUS440C45HRC〜−SUS303−
並目PMXNANPMXNKNSUM22四三酸化鉄皮膜S45C50〜60HRC
(浸炭焼入)		四三酸化鉄皮膜SS400四三酸化鉄皮膜
SMXNANSMXNKNSUS303−SUS440C45HRC〜−SUS303−
[ ! ]*M8・8Lタイプのピン硬度は40～45HRCとなります。
[ ! ]ロックナットは標準部品としてのお取り扱いがありません。「カタログ規格外品サービス」にてお問い合わせください。

規格表

型式
PXNAN12L
型式ねじPitchD1BSLL1L2L3L4M2
(並目)		Sw1Sw2R1荷重(N)
TypeM細目並目min.max.
 ロックナット無ロックナット有811.2511.5443016514431013239
8L63212
（細目）PXNAN
SXNAN		PXNKN
SXNKN		1011.513.85532175155412172.5511.5
10L83516
121.51.7516.266392061765141936.514.5
（並目）PMXNAN
SMXNAN		PMXNKN
SMXNKN		12L104420
161.5221.987492682386192447.518
16L125425
kgf＝N×0.101972
[ ! ]Ｍ寸にLのついたサイズはLがついていない同径の商品に比べストロークが長くなっています。
[ ! ]並目：ねじ元のニゲなし（L1-L3以下の不完全ねじ部ありとなります）
[ ! ]ピンのせん断荷重データのご用意はありません。
M質量（g）許容締付トルク
（N・m）
PXNAN
SXNAN
PMXNAN
SMXNAN		PXNKN
SXNKN
PMXNKN
SMXNKN
88116.2
8L811
10131912.5
10L1320
12213121
12L2232
16516953
16L5271
[ ! ]並目ねじタイプはねじ部の肉厚が薄いため、締付時には表中のトルク値を超えないようにしてください。

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
ねじ径M(mm)
先端部外径 B(mm)
ストローク (S)(mm)
本体材質
ピン材質
本体表面処理
長さ L(mm)
ねじ種類
先端表面処理
オールステンレス
付属品
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
4
4
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
30
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,010円( 1,111円 )

3日目

一部当日出荷可能

8
4
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,110円( 1,221円 )

3日目

一部当日出荷可能

10
5
5
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,010円( 1,111円 )

3日目

一部当日出荷可能

10
5
8
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
35
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,110円( 1,221円 )

3日目

一部当日出荷可能

12
6
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
39
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,080円( 1,188円 )

3日目

一部当日出荷可能

12
6
10
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
44
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,200円( 1,320円 )

3日目

一部当日出荷可能

16
8
7
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
49
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,270円( 1,397円 )

3日目

一部当日出荷可能

16
8
12
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
54
並目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,400円( 1,540円 )

3日目

一部当日出荷可能

8
4
4
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
30
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,040円( 1,144円 )

3日目

一部当日出荷可能

8
4
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,160円( 1,276円 )

3日目

一部当日出荷可能

10
5
5
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,040円( 1,144円 )

3日目

一部当日出荷可能

10
5
8
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
35
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,160円( 1,276円 )

3日目

一部当日出荷可能

12
6
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
39
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,120円( 1,232円 )

3日目

一部当日出荷可能

12
6
10
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
44
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,250円( 1,375円 )

3日目

一部当日出荷可能

16
8
7
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
49
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,410円( 1,551円 )

3日目

一部当日出荷可能

16
8
12
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
54
並目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,550円( 1,705円 )

3日目

一部当日出荷可能

8
4
4
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
30
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,220円( 1,342円 )

3日目

一部当日出荷可能

8
4
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,340円( 1,474円 )

3日目

一部当日出荷可能

10
5
5
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,220円( 1,342円 )

3日目

一部当日出荷可能

10
5
8
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
35
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,340円( 1,474円 )

3日目

一部当日出荷可能

12
6
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
39
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,300円( 1,430円 )

3日目

一部当日出荷可能

12
6
10
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
44
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,440円( 1,584円 )

3日目

一部当日出荷可能

16
8
7
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
49
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,530円( 1,683円 )

3日目

一部当日出荷可能

16
8
12
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
54
細目
四三酸化鉄皮膜
非対応
無し
本体：SUM22|ピン：S45C|スプリング：SUS631J1
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜
10

1個

1,700円( 1,870円 )

3日目

一部当日出荷可能

8
4
4
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
30
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,270円( 1,397円 )

3日目

一部当日出荷可能

8
4
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,410円( 1,551円 )

3日目

一部当日出荷可能

10
5
5
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
32
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,270円( 1,397円 )

3日目

一部当日出荷可能

10
5
8
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
35
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,410円( 1,551円 )

3日目

一部当日出荷可能

12
6
6
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
39
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,380円( 1,518円 )

3日目

一部当日出荷可能

12
6
10
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
44
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,520円( 1,672円 )

3日目

一部当日出荷可能

16
8
7
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
49
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,710円( 1,881円 )

3日目

一部当日出荷可能

16
8
12
[スチール] SUM22
[スチール] S45C
四三酸化鉄皮膜
54
細目
四三酸化鉄皮膜
非対応
ロックナット
本体：SUM22|ピン：S45C|スプリング：SUS631J1|ロックナット：SS400
本体：四三酸化鉄皮膜|ピン：四三酸化鉄皮膜|ロックナット：四三酸化鉄皮膜
10

1個

1,900円( 2,090円 )

3日目

一部当日出荷可能

8
4
4
[ステンレス] SUS303
[ステンレス] SUS440C
なし
30
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,460円( 1,606円 )

3日目

一部当日出荷可能

8
4
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,630円( 1,793円 )

3日目

一部当日出荷可能

10
5
5
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,460円( 1,606円 )

3日目

一部当日出荷可能

10
5
8
[ステンレス] SUS303
[ステンレス] SUS440C
なし
35
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,630円( 1,793円 )

3日目

一部当日出荷可能

12
6
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
39
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,590円( 1,749円 )

3日目

一部当日出荷可能

12
6
10
[ステンレス] SUS303
[ステンレス] SUS440C
なし
44
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,740円( 1,914円 )

3日目

一部当日出荷可能

16
8
7
[ステンレス] SUS303
[ステンレス] SUS440C
なし
49
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

2,140円( 2,354円 )

3日目

一部当日出荷可能

16
8
12
[ステンレス] SUS303
[ステンレス] SUS440C
なし
54
並目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

2,370円( 2,607円 )

3日目

一部当日出荷可能

8
4
4
[ステンレス] SUS303
[ステンレス] SUS440C
なし
30
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,550円( 1,705円 )

3日目

一部当日出荷可能

8
4
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,720円( 1,892円 )

3日目

一部当日出荷可能

10
5
5
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,550円( 1,705円 )

3日目

一部当日出荷可能

10
5
8
[ステンレス] SUS303
[ステンレス] SUS440C
なし
35
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,720円( 1,892円 )

3日目

一部当日出荷可能

12
6
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
39
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,710円( 1,881円 )

3日目

一部当日出荷可能

12
6
10
[ステンレス] SUS303
[ステンレス] SUS440C
なし
44
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,900円( 2,090円 )

3日目

一部当日出荷可能

16
8
7
[ステンレス] SUS303
[ステンレス] SUS440C
なし
49
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

2,360円( 2,596円 )

3日目

一部当日出荷可能

16
8
12
[ステンレス] SUS303
[ステンレス] SUS440C
なし
54
並目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

2,610円( 2,871円 )

3日目

一部当日出荷可能

8
4
4
[ステンレス] SUS303
[ステンレス] SUS440C
なし
30
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,650円( 1,815円 )

3日目

一部当日出荷可能

8
4
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,840円( 2,024円 )

3日目

一部当日出荷可能

10
5
5
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,650円( 1,815円 )

3日目

一部当日出荷可能

10
5
8
[ステンレス] SUS303
[ステンレス] SUS440C
なし
35
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,840円( 2,024円 )

3日目

一部当日出荷可能

12
6
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
39
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,790円( 1,969円 )

3日目

一部当日出荷可能

12
6
10
[ステンレス] SUS303
[ステンレス] SUS440C
なし
44
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

1,970円( 2,167円 )

3日目

一部当日出荷可能

16
8
7
[ステンレス] SUS303
[ステンレス] SUS440C
なし
49
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

2,420円( 2,662円 )

3日目

一部当日出荷可能

16
8
12
[ステンレス] SUS303
[ステンレス] SUS440C
なし
54
細目
なし
対応
無し
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1
-
10

1個

2,680円( 2,948円 )

3日目

一部当日出荷可能

8
4
4
[ステンレス] SUS303
[ステンレス] SUS440C
なし
30
細目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,870円( 2,057円 )

3日目

一部当日出荷可能

8
4
6
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
細目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

2,080円( 2,288円 )

3日目

一部当日出荷可能

10
5
5
[ステンレス] SUS303
[ステンレス] SUS440C
なし
32
細目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

1,870円( 2,057円 )

3日目

一部当日出荷可能

10
5
8
[ステンレス] SUS303
[ステンレス] SUS440C
なし
35
細目
なし
対応
ロックナット
本体：SUS303|ピン：SUS440C|スプリング：SUS631J1|ロックナット：SUS303
-
10

1個

2,080円( 2,288円 )

3日目

一部当日出荷可能

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

使用シーンに合わせたノブを取付けてご使用いただけます。

【新商品】
細目のねじ目に加え、新たに並目のねじ目を選択出来るようになりました。

(i)ご注意

  • 並目をご選択の場合はねじ元のニゲなし（L1-L3以下の不完全ねじ部あり）となります。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
M￥基準単価
細目並目
ロックナット無ロックナット有ロックナット無ロックナット有
PXNANSXNANPXNKNSXNKNPMXNANSMXNANPMXNKNSMXNKN
81,2201,6501,2701,8701,0101,4601,0401,550
8L1,3401,8401,4102,0801,1101,6301,1601,720
101,2201,6501,2701,8701,0101,4601,0401,550
10L1,3401,8401,4102,0801,1101,6301,1601,720
121,3001,7901,3802,0601,0801,5901,1201,710
12L1,4401,9701,5202,2901,2001,7401,2501,900
161,5302,4201,7102,8501,2702,1401,4102,360
16L1,7002,6801,9003,1501,4002,3701,5502,610
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜5051～
値引率基準単価5％8％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
ご注文締切
急ストークT当日出荷400円/1本正午迄>>こちら

ストークA

翌日出荷200円/1本PM 6:00迄
[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

インデックスプランジャ　ノブなしタイプ　スタンダード

インデックスプランジャ　ノブなしタイプ　スタンダード

    インデックスプランジャ　スタンダードタイプ

    インデックスプランジャ　スタンダードタイプ

      インデックスプランジャ　ねじ部ショートタイプ　樹脂ノブ 　

      インデックスプランジャ　ねじ部ショートタイプ　樹脂ノブ 　

        インデックスプランジャー六角カラーなし IPN、IPN-sus

        インデックスプランジャー六角カラーなし IPN、IPN-sus

          インデックスプランジャ　ロングタイプ

          インデックスプランジャ　ロングタイプ

            インデックスプランジャ　圧入タイプ

            インデックスプランジャ　圧入タイプ

              インデックスプランジャ　スイッチレバータイプ

              インデックスプランジャ　スイッチレバータイプ

                PNXV インデックスプランジャ - レバータイプ

                PNXV インデックスプランジャ - レバータイプ

                  インデックスプランジャ PDV レバータイプ

                  インデックスプランジャ PDV レバータイプ

                    インデックスプランジャ　ノック式タイプ

                    インデックスプランジャ　ノック式タイプ

                      インデックスプランジャ　先端タップタイプ

                      インデックスプランジャ　先端タップタイプ

                        PNHXS-S インデックスプランジャ - コンパクトタイプ

                        PNHXS-S インデックスプランジャ - コンパクトタイプ

                          PFHX/PFHXS-S フランジつきインデックスプランジャ-コンパクトタイプ

                          PFHX/PFHXS-S フランジつきインデックスプランジャ-コンパクトタイプ
                            メーカー ミスミ ミスミ ミスミ 小西製作所 ミスミ ミスミ ミスミ 鍋屋バイテック 鍋屋バイテック ミスミ ミスミ 鍋屋バイテック 鍋屋バイテック
                            通常価格 1,010円～ - 1,500円～ 3,748円 1,580円～ 2,040円～ 3,260円～ 2,122円～ 5,813円～ 2,240円～ 1,630円～ 3,787円～ 1,513円～
                            通常出荷日 3日目   当日出荷可能 お見積り   在庫品1日目   当日出荷可能 3日目   3日目   当日出荷可能 在庫品1日目   当日出荷可能 7日目   当日出荷可能 4日目   4日目～   在庫品1日目   当日出荷可能 5日目～   4日目～   4日目
                            種類 ノブ無し 標準ノブ 標準ノブ 標準ノブ 標準ノブ ノブ無し レバータイプ レバータイプ レバータイプ 特殊ノブ 標準ノブ 標準ノブ 標準ノブ
                            ロック機構 リターンタイプ - - リターン リターンタイプ リターンタイプ レバー式 ロック機構付き - ノック式 - リターン なし
                            取付方法 ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み 圧入 ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み フランジ
                            全長 標準 標準 ショート 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準
                            先端熱処理 焼入 焼入 焼入 - 焼入 焼入 焼入 - - 焼入 焼入 - -

                            インデックスプランジャ　ノブなしタイプ　スタンダードのレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            加工ワークの位置決め、固定用途
                            評価 4.0満足度：4.02019/10/30
                            外販設備にて加工ワークの位置決め、固定用途で使用しています。設備導入先が水回りでの設置環境となるため、防錆効果を考慮しSUS440C製のこの商品を採択しました。以前利用していた他社類似品との比較でも性能に遜色は無く、満足しています。ミスミの短納期対応に利便性の高さを感じており、型番：SXNKN10Lも含め平素より多くの商品を購入しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワークの位置決めに
                            評価 5.0満足度：5.02019/06/25
                            径の大きいものをということで、鍋屋バイテックのインデックスップランジャPLXを使用していましたが、お客様よりノブが滑って使いにくいというご指摘を受けてノブなしタイプを選定し、ノブはT字型を作って取り付けています。先端の強度が弱いのか、ピンが削れてしまったり、あまりうまくいかないところがあり困っています。現状はノブも替えて満足していますが、もう少し良い方法を検討中です。もう少し大きいサイズのラインナップがあるとよいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            インデックスプランジャカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
