検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ
  • 検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ
評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

ワークの位置を決めたい場合にご利用できる、ダイヤ形状を指定する検査ピンです。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ターンテーブル原点出し機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定66件の候補があります。

Loading...

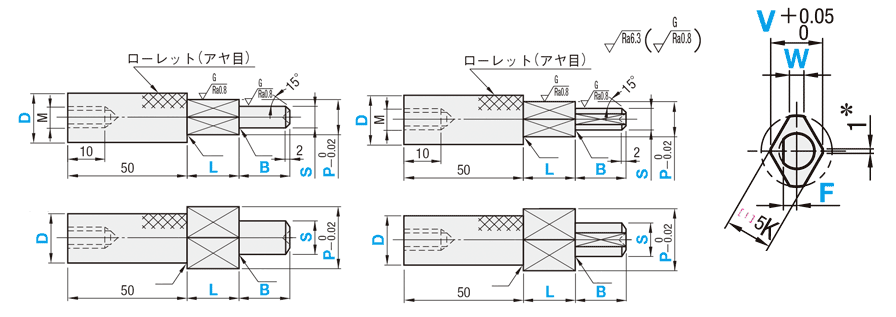

外形図・規格表

①先端丸タイプ
　小頭型：D＝8～25

②先端欠円タイプ
　小頭型：D＝8～25

大頭型：D＝10L～20L[ ! ]3

大頭型：D＝10L～20L[ ! ]3

＊ダイヤ形状指定タイプのダイヤは、
 L寸部分に 1mmのフラット面が あります。

[ ! ]2

[ ! ]4

[ ! ]4

[ ! ]2

[ ! ]4

[ ! ]4

[ ! ]2

[ ! ]4

[ ! ]4

[ ! ]2

[ ! ]4

[ ! ]4


[ ! ]大頭型（D＝10L～20L）は、S45Cのみ適用。
[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]1 無電解ニッケルメッキは追加工MNをご利用ください。
[ ! ]2 持ち手を短くする場合は追加工ZCをご利用ください。
[ ! ]3 大頭型の図面で特に表記の無い部分は、小頭型と同じです。
[ ! ]4 幅1mm程度のニゲ溝（深さ0.2mm程度）がつきます。ニゲ溝なしは追加工NMNをご利用ください。
[ ! ]5 K≧（S＋0.3）
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像
　指定したサイズが注文可能かWOSにて確認いただけます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、角度寸法公差は除く。
[ M ]材質[ ! ]1[ H ]硬度①先端丸タイプ②先端欠円タイプ
TYPETYPE
S       0
−0.02		Sg6S       0
−0.02/F       0
−0.05		Sg6/F       0
−0.03
S45C相当ーKJPVMKJPGVMKJPVKJPGV
S45C相当45HRC～ーーKJPVHKJPGVH
SUS304ーーーーKJPGVS

規格表

型式(TYPE・D)−P−S−F−L−B−V−W
KJPV16−P8.00−S4.00−F1.0−L10−B10−V7.0−W5.0
Sg6
3.00−0.002
−0.008
3.01〜 6.00−0.004
−0.012
6.01〜10.00−0.005
−0.014
10.01〜18.00−0.006
−0.017
18.01〜28.00−0.007
−0.020
型式指定0.01mm単位指定0.1mm単位指定1mm単位指定0.1mm単位指定0.5mm単位M
（並目）
①先端丸タイプ②先端欠円タイプDPS(P−1≧S)F(F＜S/2)
②先端欠円タイプのみ指定		LBV　P＞V
V≧S＋1		W(V＞W)
(S       0
−0.02)		(Sg6)(S       0
−0.02/F       0
−0.05)		(Sg6/F       0
−0.03)
(S45C)
KJPVM		(S45C)
KJPGVM		(S45C)
KJPV

(S45C　焼入)
KJPVH		(S45C)
KJPGV

(S45C　焼入)
KJPGVH

(SUS304)
KJPGVS		84.00〜 6.003.00〜 4.000.3〜 2.05〜105〜154.0〜 5.01.0〜 4.5M4
104.00〜 8.003.00〜 6.000.3〜 3.05〜25
SUS304の
場合
L≦P×5		5〜25
SUS304の
場合
B≦S×5		4.0〜 7.01.0〜 6.5M5
124.00〜10.003.00〜 8.000.3〜 4.04.0〜 9.01.0〜 8.5M5
168.00〜14.003.00〜12.000.5〜 6.04.0〜13.01.0〜12.5M5
2010.00〜18.005.00〜16.001.0〜 8.06.0〜17.01.0〜16.5M5
2515.00〜23.008.00〜21.002.0〜10.09.0〜22.01.0〜21.5M5
10L10.00〜16.005.00〜14.001.0〜 7.06.0〜15.01.0〜14.5M5
12L12.00〜20.006.00〜18.002.0〜 9.07.0〜19.01.0〜18.5M5
16L16.00〜25.008.00〜23.002.0〜11.09.0〜24.01.0〜23.5M5
20L20.00〜30.0010.00〜28.002.0〜14.011.0〜29.01.0〜28.5M5
[ ! ] ダイヤ部からS寸がはみ出ぬよう、V寸・W寸・S寸を選択してください。

追加工

型式−P−S−F−L−B−V−W−(CH・KH・PKC…etc.)
KJPV16
KJPVM20		−
−		P8.00
P16.55 		−
−		S4.00
S10.00		−F1.0 −
−		L10
L7		−
−		B10
B7		−
−		V7.0
V12.2 		−
−		W5.0
W1.0		−
−		CH
ZC30
 3 日目出荷
[ NG ]ストーク不可
AlterationsCodeSpec.￥/1Code
チェーン追加工
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像		CH紛失防止用のチェーン(長さ600
mm)をゲージ本体にセットします。
[ ! ]チェーン単体のみはこちらをご利用ください。		500
表面処理追加
(無電解ニッケルメッキ)		MN無電解ニッケルメッキを追加します。
[ ! ]材質S45Cのみ適用
[ NG ]STCとの併用不可		300
表面処理追加
(四三酸化鉄皮膜)		STC四三酸化鉄皮膜を追加します。
[ ! ]材質S45Cのみ適用
[ NG ]MNとの併用不可		200
P寸刻印
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像		KHローレット部に平取りをして
P寸法を刻印します。(文字の向きは任意となります。)
[ NG ]持ち手長さ10は適用不可		300
AlterationsCodeSpec.￥/1Code
P寸公差変更
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像		PKCP寸公差をg6に変更します。200
ニゲ溝なし追加工
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像		NMNローレットとストレート部の間にあるニゲ溝をなしにします。
[ NG ]大頭型は適用不可		300
持ち手長さ変更
検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ:関連画像		ZC持ち手長さ50を10,20,30,40に変更します。
指定方法 ZC20
[ ! ]持ち手長さ10および20は、
P≧5かつピン全長L＋B≦30
の場合のみ適用。
[ ! ]大頭型は持ち手長さ30，40のみ適用
[ NG ]持ち手長さ10のときはタップ穴はつきません。
[ NG ]持ち手長さ10のときKHとの併用不可。		200

型番リスト
