仕様・寸法を表示する

追加工・オプション

指定文字刻印[KF]はEカタログでの指定ができません。文字制約があるため、追加工欄で注意事項をご確認頂いた上で、確定型番で注文へ進み、WOSで直接追加入力・確認ください。

ミスミ

ミスミ

検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ
  • 検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】・ダイヤ形状を指定できるテーパ検査ピンです。・形状は2種類からお選びい...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ターンテーブル原点出し機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定128件の候補があります。

Loading...

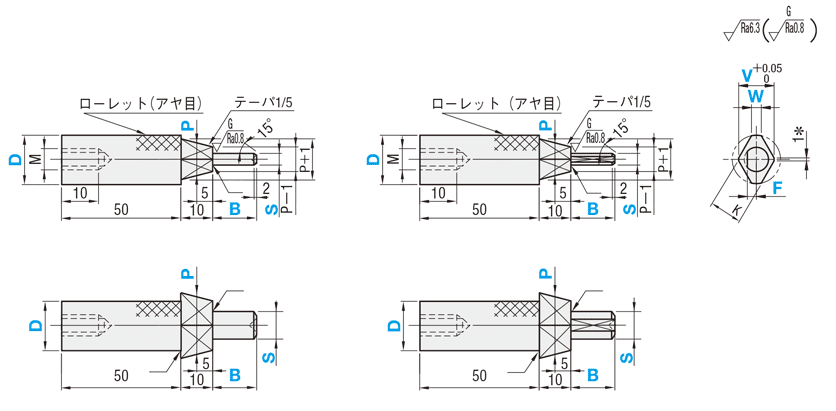

外形図・規格表

①先端丸タイプ
　小頭型：D＝8～25

②先端欠円タイプ
　小頭型：D＝8～25

大頭型：D＝10L～20L[ ! ]4

大頭型：D＝10L～20L[ ! ]4

＊ダイヤ形状指定タイプのダイヤは、
1mmのフラット面があります。

[ ! ]3

[ ! ]6

[ ! ]5

[ ! ]5

[ ! ]3

[ ! ]3

[ ! ]6

[ ! ]5

[ ! ]6

[ ! ]5

[ ! ]5

[ ! ]3

[ ! ]5

[ ! ]5

[ ! ]6

[ ! ]5

[ ! ]7

[ ! ]1 無電解ニッケルメッキは追加工MNをご利用ください。
[ ! ]2 SUS440Cまたは13CrステンレスはD部に識別用の溝がつきます。
[ ! ]3 持ち手を短くする場合は追加工ZCをご利用ください。
[ ! ]4 大頭型の図面で特に表記の無い部分は、小頭型と同じです。
[ ! ]5 幅1mm程度のニゲ溝（深さ0.2mm程度）がつきます。
[ ! ]6 P寸部分（テーパ部）は研磨していません。

[ ! ]7 K≧（S＋0.3）

[ ! ]大頭型（D＝10L～20L）は、S45Cのみ適用。
[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、角度寸法公差は除く。
[ M ]材質[ ! ]1[ H ]硬度①先端丸タイプ②先端欠円タイプ
TYPETYPE
S       0
−0.02		Sg6S       0
−0.02/F       0
−0.05		Sg6/F       0
−0.03
S45C相当ーKJPDTMVKJPGDTMVKJPDTVKJPGDTV
S45C相当45HRC～KJPDTMVHKJPGDTMVHKJPDTVHKJPGDTVH
SUS304ーKJPDTMVSKJPGDTMVSKJPDTVSKJPGDTVS
[ ! ]2 SUS440Cまたは
13Crステンレス		45～50HRCKJPDTMVCKJPGDTMVCKJPDTVCKJPGDTVC

規格表

型式(TYPE・D)−P−S−F−B−V−W
KJPDTMV16−P10.20−S6.80  −B20−V8.0−W6.0
Sg6
3.00−0.002
−0.008
3.01〜 6.00−0.004
−0.012
6.01〜10.00−0.005
−0.014
10.01〜18.00−0.006
−0.017
18.01〜29.00−0.007
−0.020
型式指定0.01mm単位指定0.1mm単位1mm単位0.1mm単位0.5mm単位M
（並目）
①先端丸タイプ②先端欠円タイプDPS(P−1≧S)F(F＜S/2)
②先端欠円タイプのみ		BV
(P＞V,V≧S＋1)		W(V＞W)
S       0
−0.02		Sg6S       0
−0.02/F       0
−0.05		Sg6/F       0
−0.03
(S45C)
KJPDTMV

(S45C　焼入)
KJPDTMVH

(SUS304)
KJPDTMVS

(SUS440C
または
13Crステンレス)
KJPDTMVC		(S45C)
KJPGDTMV

(S45C　焼入)
KJPGDTMVH

(SUS304)
KJPGDTMVS

(SUS440C
または
13Crステンレス)
KJPGDTMVC		(S45C)
KJPDTV

(S45C　焼入)
KJPDTVH

(SUS304)
KJPDTVS

(SUS440C
または
13Crステンレス)
KJPDTVC		(S45C)
KJPGDTV

(S45C　焼入)
KJPGDTVH

(SUS304)
KJPGDTVS

(SUS440C
または
13Crステンレス)
KJPGDTVC		 84.00〜6.003.00〜4.000.3〜2.05〜154.0〜5.01.0〜4.5M4
104.00〜8.003.00〜6.000.3〜3.05〜25

SUS304の
場合
B≦S×5		4.0〜7.01.0〜6.5M5
124.00〜10.003.00〜8.000.3〜4.04.0〜9.01.0〜8.5
168.00〜14.004.00〜12.000.5〜6.04.0〜13.01.0〜12.5
2010.00〜18.005.00〜16.001.0〜8.06.0〜17.01.0〜16.5
2515.00〜23.008.00〜21.002.0〜10.09.0〜22.01.0〜21.5
10L10.00〜16.005.00〜14.001.0〜7.06.0〜15.01.0〜14.5
12L12.00〜20.006.00〜18.002.0〜9.07.0〜19.01.0〜18.5
16L16.00〜25.008.00〜23.002.0〜11.09.0〜24.01.0〜23.5
20L20.00〜30.0010.00〜28.002.0〜14.011.0〜29.01.0〜28.5
[ ! ] 大頭型（D＝10L〜20L）は、S45Cのみ適用。 [ ! ] ダイヤ部からS寸がはみ出ぬよう、V寸・W寸・S寸を選択してください。

追加工

型式−P−S−F−B−V−W−(CH・KH…etc.)
KJPDTMV16−P10.20−S6.80  −B20−V8.0−W6.0−CH
KJPDTV12−P9.50−S5.00−F2.0−B18−V8.0−W4.0−ZC10
 3 日目出荷
[ NG ]ストーク不可
AlterationsCodeSpec.￥/1Code
表面処理追加
(無電解ニッケルメッキ)		MN無電解ニッケルメッキを追加します。
[ ! ]材質S45Cのみ適用
[ NG ]STCとの併用不可		300
表面処理追加
(四三酸化鉄皮膜)		STC四三酸化鉄皮膜を追加します。
[ ! ]材質S45Cのみ適用
[ NG ]MNとの併用不可		200
指定文字刻印
KFアルファベットまたは数字を刻印します。
指定方法
KF−MISUMI0034
印字種類：アルファベット・
数字・．(ピリオド)
[ NG ]持ち手長さ10は適用不可

[ ! ]刻印にハイフン(ー)等、上記
以外の記号は刻印できません。

Z(持ち手)最大文字数
小頭大頭
205−
30105
401210
50
[ ! ]刻印の文字に対してピンの向きは任意になります。
[ ! ]KH併用時には、裏側に刻印します。
[ ! ]数字は連続最大8文字まで適用
[ ! ]他のオプションと併用する際は最後に入力ください。		800
P寸刻印
KHローレット部に平取りをしてP寸法を刻印します。
(文字の向きは任意となります。)
[ NG ]持ち手長さ10は適用不可
[ ! ]KF併用時には裏側に刻印します。		300
AlterationsCodeSpec.￥/1Code

チェーン
追加工

CH紛失防止用のチェーン(長さ600mm)をゲージ本体にセットします。

[ ! ]チェーン単体のみはこちらをご利用ください。

500
持ち手長さ変更
ZC持ち手長さを10,20,30,40に変更します。
指定方法 ZC20

[ ! ]持ち手長さ10および20は、P≧5かつピン全長 (10＋B)≦30の場合のみ適用。

[ ! ]大頭型は持ち手長さ30, 40のみ適用。

[ NG ]持ち手長さ10のときはタップ穴はつきません。

[ NG ]持ち手長さ10のときKHとの併用不可。

200
ニゲ溝なし追加工
NMNローレットとストレート部の間にあるニゲ溝をなしにします。
[ NG ]大頭型は適用不可		300

KF追加工（指定文字刻印）注意点

①「KF-」のあとに指定したい文字を入れてください。
②印字種類は、アルファベット、数字、ピリオド(.)です。
③数字は最大8文字までの適用になります。
④他の追加工と併用する際はKFは最後に入力ください。
⑤ピリオド(.)は2つ以上使用できません。
【例】
　OK：KJPGSH16-P9.34-L30-STT-KH-KF-246625.5020
　NG：KJPGSH16-P9.34-L30-STT-KH-KF-246625..5020
　NG：KJPGSH16-P9.34-L30-STT-KH-KF-246.625.5020

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
特性・用途
先端形状
材質
詳細材質
硬度
大頭／小頭
挿入部S寸公差
外径D(φ)
B(mm)
F(mm)
P(mm)
S(mm)
V(mm)
W(mm)
材質証明書
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
8
5 ～ 15
-
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
10
5 ～ 25
-
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
10
5 ～ 25
-
10 ～ 16
5 ～ 15
5 ～ 15
1 ～ 14
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
12
5 ～ 25
-
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
12
5 ～ 25
-
12 ～ 20
6 ～ 19
6 ～ 19
1 ～ 18
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
16
5 ～ 25
-
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
16
5 ～ 25
-
16 ～ 25
8 ～ 24
8 ～ 24
1 ～ 23
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
20
5 ～ 25
-
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
20
5 ～ 25
-
20 ～ 30
10 ～ 28
10 ～ 29
1 ～ 28
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
25
5 ～ 25
-
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象外
-
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
8
5 ～ 15
-
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
10
5 ～ 25
-
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
12
5 ～ 25
-
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
16
5 ～ 25
-
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
20
5 ～ 25
-
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
円形
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
25
5 ～ 25
-
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
8
5 ～ 15
-
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
10
5 ～ 25
-
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
10L
5 ～ 25
-
10 ～ 16
5 ～ 15
5 ～ 15
1 ～ 14
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
12
5 ～ 25
-
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
12L
5 ～ 25
-
12 ～ 20
6 ～ 19
6 ～ 19
1 ～ 18
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
16
5 ～ 25
-
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
16L
5 ～ 25
-
16 ～ 25
8 ～ 24
8 ～ 24
1 ～ 23
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
20
5 ～ 25
-
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
20L
5 ～ 25
-
20 ～ 30
10 ～ 29
10 ～ 29
1 ～ 28
対象外
-
10

1個

-( - )

3日目

該当なし
円形
[鉄] S45C相当
S45C相当
45～50HRC
小頭型
0/-0.02
25
5 ～ 25
-
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象外
-
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
8
5 ～ 15
-
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
10
5 ～ 25
-
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
12
5 ～ 25
-
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
16
5 ～ 25
-
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
20
5 ～ 25
-
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
円形
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
25
5 ～ 25
-
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象
SUS304
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
8
5 ～ 15
0.3 ～ 2
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
10
5 ～ 25
0.3 ～ 3
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
10
5 ～ 25
1 ～ 7
10 ～ 16
5 ～ 15
5 ～ 15
1 ～ 14
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
12
5 ～ 25
0.3 ～ 4
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
12
5 ～ 25
2 ～ 9
12 ～ 20
6 ～ 19
6 ～ 19
1 ～ 18
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
16
5 ～ 25
0.5 ～ 6
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
16
5 ～ 25
2 ～ 11
16 ～ 25
8 ～ 24
8 ～ 24
1 ～ 23
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
20
5 ～ 25
1 ～ 8
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
大頭型
0/-0.02
20
5 ～ 25
2 ～ 14
20 ～ 30
10 ～ 29
10 ～ 29
1 ～ 28
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
焼入無し
小頭型
0/-0.02
25
5 ～ 25
2 ～ 10
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象外
-
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
8
5 ～ 15
0.3 ～ 2
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
10
5 ～ 25
0.3 ～ 3
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
12
5 ～ 25
0.3 ～ 4
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
16
5 ～ 25
0.5 ～ 6
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
20
5 ～ 25
1 ～ 8
10 ～ 18
6 ～ 17
6 ～ 17
1 ～ 16
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

耐食性・耐薬品
Dカット
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
45～50HRC
小頭型
0/-0.02
25
5 ～ 25
2 ～ 10
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象
SUS440Cまたは13Crステンレス
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
8
5 ～ 15
0.3 ～ 2
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
10
5 ～ 25
0.3 ～ 3
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
大頭型
0/-0.02
10
5 ～ 25
1 ～ 7
10 ～ 16
5 ～ 15
5 ～ 15
1 ～ 14
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
12
5 ～ 25
0.3 ～ 4
4 ～ 10
3 ～ 9
3 ～ 9
1 ～ 8
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
大頭型
0/-0.02
12
5 ～ 25
2 ～ 9
12 ～ 20
6 ～ 19
6 ～ 19
1 ～ 18
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
16
5 ～ 25
0.5 ～ 6
8 ～ 14
4 ～ 13
4 ～ 13
1 ～ 12
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
大頭型
0/-0.02
16
5 ～ 25
2 ～ 11
16 ～ 25
8 ～ 24
8 ～ 24
1 ～ 23
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
20
5 ～ 25
1 ～ 8
10 ～ 18
5 ～ 17
6 ～ 17
1 ～ 16
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
大頭型
0/-0.02
20
5 ～ 25
2 ～ 14
20 ～ 30
10 ～ 29
10 ～ 29
1 ～ 28
対象外
-
10

1個

-( - )

3日目

該当なし
Dカット
[鉄] S45C相当
S45C相当
45HRC～
小頭型
0/-0.02
25
5 ～ 25
2 ～ 10
15 ～ 23
8 ～ 22
8 ～ 22
1 ～ 21
対象外
-
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
Dカット
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
8
5 ～ 15
0.3 ～ 2
4 ～ 6
3 ～ 5
3 ～ 5
1 ～ 4
対象
SUS304
10

1個

-( - )

3日目

耐食性・耐薬品 / 非磁性
Dカット
[ステンレス] SUS304
SUS304
焼入無し
小頭型
0/-0.02
10
5 ～ 25
0.3 ～ 3
4 ～ 8
3 ～ 7
3 ～ 7
1 ～ 6
対象
SUS304
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

【特長】・ダイヤ形状を指定できるテーパ検査ピンです。・形状は2種類からお選びいただけます。

(i)ご注意

  • KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D①先端丸タイプ ￥基準単価②先端欠円タイプ ￥基準単価
S       0
−0.02		Sg6S       0
−0.02/F       0
−0.05		Sg6/F       0
−0.03
KJPDTMVKJPDTMVHKJPDTMVSKJPDTMVCKJPGDTMVKJPGDTMVHKJPGDTMVSKJPGDTMVCKJPDTVKJPDTVHKJPDTVSKJPDTVCKJPGDTVKJPGDTVHKJPGDTVSKJPGDTVC
小頭型82,9403,3604,5205,0703,0503,4704,6205,1803,4703,8905,0405,6003,5703,9905,1505,700
102,9403,3604,5205,0703,0503,4704,6205,1803,4703,8905,0405,6003,5703,9905,1505,700
123,0503,5704,5705,1203,1503,6804,6705,2303,5704,1005,0905,6503,6804,2005,2005,750
163,2603,8904,8605,4603,3603,9904,9705,5703,7804,4105,3905,9903,8904,5205,4906,090
203,5704,1005,1905,8303,6804,2005,2905,9304,1004,6205,7106,3504,2004,7305,8206,460
253,7804,3105,6506,3403,8904,4105,7506,4504,3104,8306,1706,8704,4104,9406,2806,970
大頭型10L4,4104,940--4,5205,120--5,3305,860--5,4406,070--
12L4,6705,200--4,8305,440--5,6506,170--5,8106,440--
16L4,9905,510--5,2005,810--6,0206,540--6,2306,860--
20L5,3605,880--5,6206,230--6,4406,960--6,7007,330--
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜1920〜3435〜4950〜99100～200201～
値引率基準単価5%10%23%28%お見積り
出荷日通常＋9日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

大　口
出荷日		+9日目出荷数量
100～200
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

    【クリーン洗浄品】検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

    【クリーン洗浄品】検査治具用差し込みピン　ダイヤテーパ　形状指定タイプ

      検査治具用差し込みピン　ダイヤテーパ形状固定タイプ

      検査治具用差し込みピン　ダイヤテーパ形状固定タイプ

        【クリーン洗浄品】検査治具用差し込みピン　ダイヤテーパ形状固定タイプ

        【クリーン洗浄品】検査治具用差し込みピン　ダイヤテーパ形状固定タイプ

          検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

          検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

            【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

            【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

              検査治具用差し込みピン　おねじピン

              検査治具用差し込みピン　おねじピン

                検査治具用差し込みピン　ストレート 持ち手長さ固定タイプ

                検査治具用差し込みピン　ストレート 持ち手長さ固定タイプ

                  検査治具用差し込みピン　ストレートロング

                  検査治具用差し込みピン　ストレートロング

                    検査治具用差し込みピン　ストレート 持ち手長さ選択タイプ

                    検査治具用差し込みピン　ストレート 持ち手長さ選択タイプ

                      検査治具用差し込みピン　段付ストレート 持ち手長さ固定タイプ

                      検査治具用差し込みピン　段付ストレート 持ち手長さ固定タイプ

                        【クリーン洗浄品】検査治具用差し込みピン　おねじピン

                        【クリーン洗浄品】検査治具用差し込みピン　おねじピン

                          検査治具用差し込みピン　おねじテーパ回転ダイヤタイプ

                          検査治具用差し込みピン　おねじテーパ回転ダイヤタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   6日目   3日目   6日目   2日目   3日目   3日目   3日目   3日目   5日目   5日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            種類 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン
                            形状 段付 段付 テーパ テーパ 段付 段付 ストレート ストレート ストレート ストレート 段付 ストレート 段付
                            先端種類 ストレート ストレート ストレート ストレート ストレート ストレート おねじ ストレート ストレート ストレート ストレート おねじ おねじ
                            段付部形状 ダイヤ ダイヤ ダイヤ ダイヤ ダイヤ ダイヤ 円形 円形 円形 円形 円形 円形 ダイヤ

                            検査治具用差し込みピン　ダイヤテーパ　形状指定タイプのレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            プレス製品の検査ゲージ
                            評価 5.0満足度：5.02021/10/22
                            プレス製品の検査ゲージに使用しましたが、みじかて側とながて側の精度がしっかりでていましたので安心して使用できました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            検査治具
                            評価 5.0満足度：5.02019/08/23
                            品質はもちろんですが、短納期でしかも安価です。
                            いつも安心して利用してます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            検査治具用ピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
