トグルクランプ用二股金具

トグルクランプ用二股金具

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常単価(税別)
1,820円
税込単価
2,002円

トグルクランプ本体とお使い頂くことで、両サイドを押えることが出来ます。

詳細情報を確認する

  • 商品：
    ブラケット
  • 装着方法：
    フランジベース
  • 本体材質：
    SS400
  • クランプボルトサイズ：
    M10
  • クランプボルト：
    調整可能

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

FTK 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表


FTK
 


規格表

型式
MC06−1
FTK
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。[ ! ]カタログ記載の締圧力は、先端ボルトの位置を一番ハンドル側に寄せた際の数値となります。
ボルトの先端がゴムの場合、ゴムより力が吸収されるため締圧力が約半分になります。
先端ボルトをスライドさせることで締圧力は低下傾向になります。
スライド量と締圧力の関係性を示すデータはご用意ありません。

[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html
型式FTK
本体材質SS400
表面処理三価クロメート
自重(g)550
トグルクランプ
アーム取付幅		最大22
最小16
左右移動量(mm)40〜70
前後移動量(mm)17
￥基準単価1,820
[ ! ]カタログ記載の締圧力は、先端ボルトの位置を一番ハンドル側に寄せた際の数値となります。
ボルトの先端がゴムの場合、ゴムより力が吸収されるため締圧力が約半分になります。
先端ボルトをスライドさせることで締圧力は低下傾向になります。
スライド量と締圧力の関係性を示すデータはご用意ありません。

[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

FTK

10

1個

1,820円( 2,002円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

トグルクランプ本体とお使い頂くことで、両サイドを押えることが出来ます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435～4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

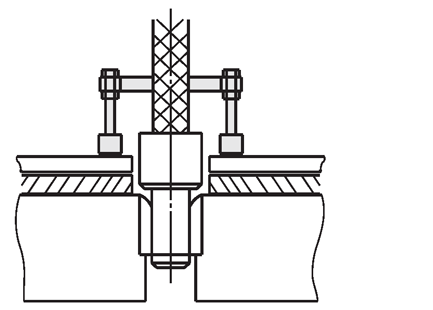

使用例

製品

治具本体

差し込みピンの両サイドをおさえることができます。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


類似品

類似品をすべて見る

閉じる

FTKで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ用二股金具の型番FTKのページです。
型番FTKに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ用二股金具

トグルクランプ用二股金具

    クランプ２股パーツ

    クランプ２股パーツ

      トグルクランプ用先端金具（スプリング付ゴムボルト）

      トグルクランプ用先端金具（スプリング付ゴムボルト）

        トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

        トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

          トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

          トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

            トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

            トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

              トグルクランプ用座金（スチール製・2枚1組）

              トグルクランプ用座金（スチール製・2枚1組）

                トグルクランプ用座金（ステンレス製・2枚1組）

                トグルクランプ用座金（ステンレス製・2枚1組）

                  ユニバーサルボルト

                  ユニバーサルボルト

                    クランプブラケット

                    クランプブラケット

                      ゴム付きボルト

                      ゴム付きボルト

                        クランプアーム延長キット

                        クランプアーム延長キット

                          トグルクランプ用先端金具（ユニバーサルタイプ）

                          トグルクランプ用先端金具（ユニバーサルタイプ）
                            メーカー ミスミ ミスミ ミスミ スーパーツール スーパーツール スーパーツール スーパーツール スーパーツール カクタ ミスミ カクタ ミスミ ミスミ
                            通常価格 1,820円 - 1,440円～ 488円～ 228円～ 686円～ 114円～ 197円～ 838円～ - 489円～ - 560円～
                            通常出荷日 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能
                            商品 ブラケット 延長アーム クランプボルト クランプボルト クランプボルト クランプボルト ワッシャ ワッシャ クランプボルト ブラケット クランプボルト ワッシャ クランプボルト
                            装着方法 フランジベース フランジベース - - - - - - - - - - -
                            本体材質 SS400 SS400 - スチール スチール SUS304 スチール SUS304 スチール SS400 スチール(SPCC) SS400 -
                            クランプボルトサイズ M10 - M8 - - - - - - - - - -
                            クランプボルト 調整可能 - - - - - - - - - - - -
