ステージ用アクセサリ ブレッドボード
- 通常価格(税別)
- -
- 税込価格
- -
除振台の上に置き、小スペースで実験系ユニットを構成できます。 ！2014年カタ...
-
- 種類：
- ベースプレート
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

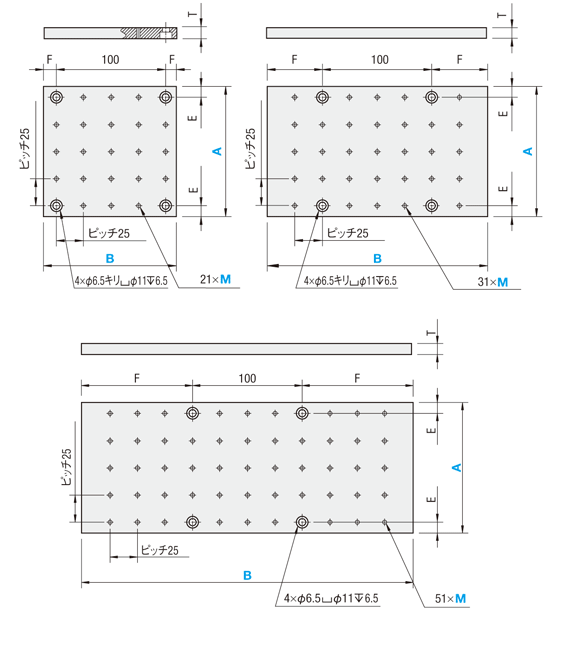

外形図・規格表
①A＝B
②B＝200
③B＝300
[ S ]表面処理 黒アルマイト
規格表
| 型式 | − | A | − | B | ||
| Type | M | |||||
| BBA | 4 | − | 120 | − | 200 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | 図面 | タップ 穴数 | T | E | F | ￥基準単価 | |
| Type | M | 1〜10コ | |||||||
| BBA | 4 6 | 120 | 120 | ① | 21 | 10 | 10 | 10 | 9,800 |
| 150 | 150 | 10 | 25 | 25 | 11,800 | ||||
| 200 | 200 | 45 | 10 | 50 | 50 | 15,800 | |||
| 120 | 200 | ② | 31 | 10 | 10 | 50 | 12,800 | ||
| 150 | 10 | 25 | 50 | 14,800 | |||||
| 120 | 300 | ③ | 51 | 10 | 10 | 100 | 13,800 | ||
| 150 | 10 | 25 | 100 | 16,800 | |||||
| 200 | 73 | 10 | 50 | 100 | 18,800 | ||||
型番リスト
- 表示件数:
| 型番 |
タップ穴 M(mm) |
A寸(mm) |
B(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
120
|
120 ～ 300
| 10 | 1個 | -( -
) | 7日目 | |
4
|
150
|
150 ～ 300
| 10 | 1個 | -( -
) | 7日目 | |
4
|
200
|
200 ～ 300
| 10 | 1個 | -( -
) | 7日目 | |
6
|
120
|
120 ～ 300
| 10 | 1個 | -( -
) | 7日目 | |
6
|
150
|
150 ～ 300
| 10 | 1個 | -( -
) | 7日目 | |
6
|
200
|
200 ～ 300
| 10 | 1個 | -( -
) | 7日目 |
Loading...
詳細情報
基本情報
除振台の上に置き、小スペースで実験系ユニットを構成できます。 ！2014年カタログと相違があります。！New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | 図面 | タップ 穴数 | T | E | F | 自重 （kg） | ￥基準単価 | |
| Type | M | 1〜10コ | ||||||||
| BBA | 4 6 | 120 | 120 | ① | 21 | 10 | 10 | 10 | 0.43 | 9,800 |
| 150 | 150 | 10 | 25 | 25 | 0.54 | 11,800 | ||||
| 200 | 200 | 45 | 10 | 50 | 50 | 1.1 | 15,800 | |||
| 120 | 200 | ② | 31 | 10 | 10 | 50 | 0.63 | 12,800 | ||
| 150 | 10 | 25 | 50 | 0.8 | 14,800 | |||||
| 120 | 300 | ③ | 51 | 10 | 10 | 100 | 0.95 | 13,800 | ||
| 150 | 10 | 25 | 100 | 1.2 | 16,800 | |||||
| 200 | 73 | 10 | 50 | 100 | 1.65 | 18,800 | ||||
納期
| 7 | 日目出荷 |
■数量別出荷日
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～10 | 11～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
