ミスミ

ミスミ

【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
19,100円 ～ 35,950円
税込価格
21,010円 ～ 39,545円

アルミ合金を使用した、軽量で高精度なクロスローラ式ステージです。＜手動ステージ...

詳細情報を確認する

  • 種類：
    本体
  • 送り方式：
    マイクロメータヘッド
  • 移動ガイド：
    クロスローラ
  • テーブル材質：
    アルミ合金
  • テーブル真直度(μm)：
    3
  • テーブル平行度(μm)：
    10
  • 送りツマミ位置：
    サイド
  • クランプ：
    標準
  • 勝手違い：
    標準
  • 透過穴(テーブルセンタ穴)：
    なし
  • テーブル表面処理：
    黒アルマイト
  • 送り方式（マイクロメータ種類）：
    標準
  • 送り方式（ハンドル1回転 移動量）(mm)：
    0.5

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス ​にて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜THK×ミスミ＞多点連続検査機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

外形図

XPG 【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像
●テーブル上取付穴寸法 A25 A40 A60 A80 A100 A120 【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像
[ ! ]A25・80・100は送り用ブラケット形状が異なります。詳細形状はCADデータをご確認ください。
A25 A80・A100 【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像
[ ! ]送り用ブラケットの単品販売には対応しておりません。
[ ! ]本製品は天地逆転、側面水平、側面垂直方向への取付に対応しております。
 ※垂直での使用は水平時よりも耐荷重が小さくなります。耐荷重の値は規格表「耐荷重（垂直）」を参照ください。
■姿勢の定義
天地逆転側面水平側面垂直
[ M ] 材 質アルミ合金
[ S ] 表面処理黒アルマイト

規格表

型式
XPG60
型式上面図正面図側面図
TypeA(B)移動量(mm)EFJKDGTT1PQXd1d2ℓ
XPG2525±3.24.56.56.615.09.38.5154.5610.5202.54.752.0
4026±6.512.018.511.328.013.012.8206.51014.5323.56.03.5
6019.812.018.511.342.513.012.8206.51014.5504.58.04.0
8043.5±12.517.022.011.355.018.010.8205.71014.5704.58.04.5
10028.517.022.011.367.518.010.8205.71014.5904.58.04.5
12067.5±2513.020.011.567.521.018.0309.51018.01004.58.04.5
[ ! ]標準ステージ類似品：XCRS（一部サイズのみ）
[ ! ]移動量の詳細については下部「移動量について」を参照ください。
◦性能表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		自重
(kg)		付属品
(4本)		￥基準単価
TypeNo.Type（M－L）
XPG2525×250.04SCB2−617,850
4040×400.14SCB3−621,000
6060×600.25SCB4−623,520
8080×800.5027,720
100100×1000.7
120120×1201.6SCB4−1033,600
[ ! ]マイクロメータヘッド最小読取：10μm/目盛、ハンドル1回転移動量0.5mm。単品販売はございません。
＊1 ミスミカタログでは、参考値として、（　）内に静荷重を併記しています。詳細はこちらをご参照ください。

移動量について

移動量は上面テーブルの移動する量です。

型式移動量
（mm）
TypeNo.
XPG25±3.2
40±6.5
60
80±12.5
100
120±25
※移動量の「±」表記について
図面記載の寸法は、ストローク0mm（ストロークセンター）の状態です。
寸法が（）で記載されている場合はストロークの移動に応じて寸法の値が変化することを示します。
例：XPG25の場合、外形図の位置を中心として片側に(+)3.2mm、反対側に(-)3.2mm移動します。この場合、全移動量は6.4mmとなります。

耐荷重について

ワークの重心がステージ中央部にある際にステージが耐えうる力です。
耐荷重を超えてご使用になった場合、ステージがスムーズに動作しなくなるおそれがあります。
水平に設置した場合の耐荷重は「水平」、垂直に設置した場合の耐荷重は「垂直」の値をご参照ください。
*1（）内数値は静荷重で、ワークの重心がステージ中央部にある際に、静止状態でステージが耐えうる荷重です。
型式耐荷重（N）＊1
TypeNo.水平垂直
XPG259.8(14.7)4.9(14.7)
4019.6(49)9.8(49)
6049(196)19.6(49)
8098(392)49(49)
100147(490)
120196(588)

移動精度について

型式移動精度平行度
TypeNo.真直度運動の平行度ピッチングヨーイング
XPG253μm10μm30″30″30μm
4025″15″
60
80
100
12050″30″
真直度：

運動の平行度：

ピッチング・ヨーイング：
平行度：
直動ステージをフルストロークさせたときに、始点と終点を結ぶ直線（理想移動軸）に対してどれだけズレるかを表す数値のこと。
理想移動軸からの最大の変位量を真直度とします。
直動ステージをフルストロークさせたときに、取り付け面に対してどれだけズレるかを表す数値のこと。
測定した変位量の最大値と最小値の差を運動の平行度とします。
直動運動をする際の基準面に対するステージ面の傾きのこと。垂直方向の最大値を「ピッチング」、水平方向の最大値を「ヨーイング」とする。
ステージの基準位置（図面記載の位置）において、ステージ上面とステージを固定した基準平面の平行度のこと。
移動精度に関する技術情報は>>こちら



許容モーメント荷重・モーメント剛性

型式許容モーメント荷重（N・m）モーメント剛性(″/N・cm)
TypeNo.ピッチングヨーイングローリングピッチングヨーイングローリング
XPG251.10.80.43.032.851.8
400.72.22.00.380.420.28
605.24.35.50.120.110.07
8019.215.117.30.050.050.04
1003630330.060.070.05
12057.244.766.70.030.020.01
許容モーメント荷重：


モーメント剛性：
ワークの重心がステージ中央部から離れた位置にある際にステージが耐えうる力です。
中央部より離れた位置にワークの重心がある（＝オーバーハング）状態では、耐荷重と合わせて許容モーメント荷重も併せてご確認ください。
この数値が高い商品を「高剛性」と呼びます。
単位モーメント荷重（1N・cm）をかけたときにステージ面が傾く角度（″[秒]）のことです。
モーメント剛性は、3方向(ピッチング、ヨーイング、ローリング)で規定されています。

追加工

型式－（CR・CZ・A…etc）
XPG40－CZ
Alterationsマイクロメータヘッド位置変更マイクロメータヘッド無
Spec.サイド左右勝手違いサイド上下勝手違い＊2センターマイクロメータヘッド無
【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像
[ NG ]XPG100・120は適用不可		【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像【高精度】Ｘ軸　クロスローラ　マイクロメーターヘッド:関連画像

[ ! ]マイクロメータヘッドとブラケットを外して出荷します。

[ ! ]ばねが入っている為、クランプをしめ込まないとステージ面が固定されません。

CodeCRCZAMN
￥/1Code無料無料無料-4,000
＊2CZ：上面テーブルにマイクロメータヘッドを取り付けます。（標準品は固定プレートに取付）
[ ! ]マイクロメータヘッドやクランプの取付寸法が標準品と異なります。詳細寸法はCADデータでご確認ください。
[ ! ]マイクロメータヘッドのその他の位置が必要な場合は、>>仕様選択タイプでお選び頂けます。
[ ! ]ハンドルカバー>>HDCVR13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルに取り付けるだけで、ハンドル径を大きくすることができます。
[ ! ]延長カバー>>HDEXT13（別売）：φ13のマイクロメータヘッド、送りねじのハンドルを延長することができます。

関連部品

φ13用ハンドルカバーステージ用アクセサリ
マイクロメータヘッド延長ハンドル		ステージ用アクセサリ
ブレッドボード

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

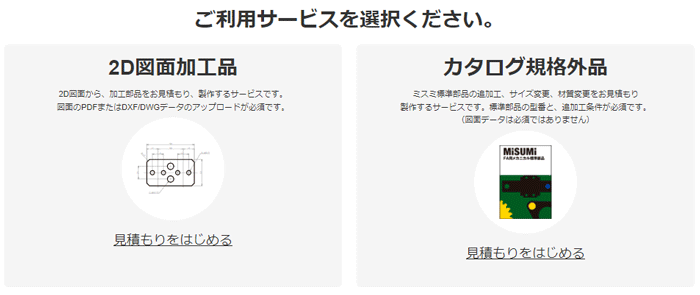

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
移動量（範囲選択）(mm)
耐荷重（範囲）(N)
テーブル長さ（範囲）(mm)
テーブル幅（範囲）(mm)
高さ（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
耐荷重(N)
移動量(X距離)(mm)
テーブルサイズ(厚み) H(mm)
種類詳細
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～±10.0
5.1～30.0
～25
～25
～15.0
25
25
9.8(14.7)
±3.2
15
X軸
3.03
2.85
1.8
10

1個

19,100円( 21,010円 )

3日目

～±10.0
5.1～30.0
26～40
26～40
15.1～20.0
40
40
19.6(49)
±6.5
20
-
0.38
0.42
0.28
10

1個

22,470円( 24,717円 )

3日目

～±10.0
30.1～50.0
41～60
41～60
15.1～20.0
60
60
49(196)
±6.5
20
X軸
0.12
0.11
0.07
10

1個

25,170円( 27,687円 )

3日目

±10.1～30.0
50.1～100.0
61～90
61～90
15.1～20.0
80
80
98(392)
±12.5
20
X軸
0.05
0.05
0.04
10

1個

29,660円( 32,626円 )

3日目

±10.1～30.0
100.1～
91～120
91～120
15.1～20.0
100
100
147(490)
±12.5
20
X軸
0.06
0.07
0.05
10

1個

29,660円( 32,626円 )

5日目

±10.1～30.0
100.1～
91～120
91～120
25.1～30.0
120
120
196(588)
±25
30
X軸
0.03
0.02
0.01
10

1個

35,950円( 39,545円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

アルミ合金を使用した、軽量で高精度なクロスローラ式ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス ​にて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Aステージ面
(mm)		耐荷重(N)＊1移動精度許容モーメント荷重(N・m)モーメント剛性(″/N・cm)平行度自重
(kg)		付属品(4本)￥基準単価
水平垂直真直度運動の平行度ピッチングヨーイングピッチングヨーイングローリングピッチングヨーイングローリングTypeM−L
2525×259.8(14.7)4.9(14.7)3μm10μm30″30″1.10.80.43.032.851.8030μm0.04SCB2−617,850
4040×4019.6(49)9.8(49)25″15″2.72.22.00.380.420.280.14SCB3−621,000
6060×6049(196)19.6(49)5.24.35.50.120.110.070.25SCB4−623,520
8080×8098(392)49
(49)		19.215.117.30.050.050.040.50SCB4−627,720
100100×100147(490)36.030.033.00.060.070.050.70SCB4−627,720
120120×120196(588)50″30″57.244.766.70.030.020.011.60SCB4−1033,600

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量
区分		標準対応個別対応
小口大口
数　量1～45～1011～
値引率基準単価5%10%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●A25・40・60・80
   ご注文締切
 3 日目出荷 急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら


ストークA

翌日出荷300円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●A25・40・60・80
   ご注文締切
 3 日目出荷 急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら


ストークA

翌日出荷300円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
