【高精度】回転 すりあわせ式 マイクロメータヘッド
- 納期短縮
- 当日出荷可能
- 通常価格(税別)
- 22,600円 ～ 48,020円
- 税込価格
- 24,860円 ～ 52,822円
マイクロメータヘッドを使用して微調整ができる回転ステージです。お客様からよくい...
-
- テーブル形状：
- 円形
-
- 送り方式：
- マイクロメータヘッド＋粗動ハンドル
-
- 移動ガイド：
- すり合わせ
-
- 移動量(deg)：
- 360°
-
- テーブル材質：
- アルミ合金
-
- 透過穴(テーブルセンタ穴)：
- 透過穴付
-
- 送りツマミ位置：
- サイド
-
- クランプ：
- P(対向クランプ)
-
- 勝手違い：
- 標準
-
- 移動量(微動)(deg)：
- ±5°
-
- テーブル表面処理：
- 黒アルマイト
-
- 送り方式（マイクロメータ種類）：
- 標準
-
- 送り方式（送りピッチ）(mm)：
- 0.5
(i)ご注意
- マイクロメータヘッドの仕入先変更に伴い、手動ステージに付属するマイクロメータヘッドが変更となります。
詳細は手動ステージのマイクロメータヘッド変更についてをご参照ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
| RPG38 | RPG60 |
 |  |
| RPG85 | RPG110 |
 |  |
| Type | [ M ]材 質 | [ S ]表面処理 |
| RPG | アルミ合金 | 黒アルマイト |
規格表
| 型式 |
| RPG38 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 | 最小読取 | 耐荷重(N) (テーブル中心) | 許容モーメント 荷重(N・m) | モーメント剛性 ("/N・cm) | 偏芯量 (mm) | 自重 (kg) | 付属品(4本) | ￥基準単価 | |||
| Type | No. | テーブル | バーニア | マイクロメータ | 水平 | TypeM−L | |||||||
| RPG | 38 | φ38 | 粗動360° 微動±5° | 2° | 0.2° | ≒1′26″/目盛 | 9.8 | 0.3 | 3.56 | 0.05 | 0.09 | SCB3−8 | 21,120 |
| 60 | φ60 | 1° | ≒ 55″/目盛 | 29.4 | 0.7 | 0.41 | 0.28 | SCB4−10 | 26,880 | ||||
| 85 | φ85 | 0.1° | ≒ 43″/目盛 | 39.2 | 1.2 | 0.22 | 0.48 | SCB4−8 | 32,880 | ||||
| 110 | φ110 | ≒ 34″/目盛 | 49 | 1.5 | 0.17 | 0.75 | SCB4−8 | 44,880 | |||||
[ ! ]マイクロメータヘッドの最小読取値は、マイクロメータヘッドの中心位置から1目盛(0.01mm)移動した場合の目安の回転量です。（参考値）
手動ステージ総合情報のFAQ(B)使用方法について、Q7・A7をご参照ください。
[ ! ]ハンドルカバー HDCVR13（別売）：φ13のマイクロメータヘッドのハンドルに取り付けるだけで、ハンドル径を大きくすることができます。
[ ! ]延長カバー HDEXT13（別売）：φ13のマイクロメータヘッドのハンドルを延長することができます。
[ ! ]粗動クランプ／対向クランプは特注扱いにて単品販売も可能です。ご要望の場合は「カタログ規格外品サービス」にてお問い合わせください。
追加工
 |
|  |  |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alteration | マイク口メータヘッド位置変更 | ||
Spec. |  | サイド左右勝手違い | |
Code | NR | ||
￥/1Code | 無料 | ||
[ ! ]マイクロメータヘッドやクランプの取付寸法が標準品と異なります。
詳細寸法はＣＡＤデータをご確認ください。
姿勢の定義と使用条件
天地逆転や側面水平、側面垂直取り付けなど、平面設置以外でご使用の場合は注意が必要です。耐荷重や精度は取り付け姿勢により大きく変わってきます。
使用可否については、以下の「姿勢の定義」「使用条件」「商品別特性表」を参考にしてください。
 |  |  |
| 天地逆転 | 側面水平 | 側面垂直 |
下表「商品別特性表」の耐荷重は次の条件下での使用が前提となります。
①ステージ面中心とワーク重心の距離がステージ面サイズの1/2以下（例：ステージサイズ□40ならば20mm、□25ならば12.5mm）
②ワークの重心位置がステージ面内にある
③ストロークが±0
| NG |

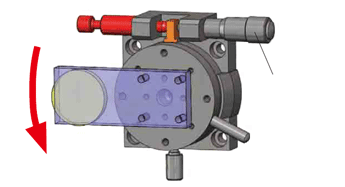

モーメント荷重 マイクロメータ  |
・回転方向のモーメント荷重が生じる使い方をする場合、
マイクロメータ側で負荷を受ける向きに限り使用可能です。
■商品別特性表
| 型番 | 天地 逆転 | 側面 | |
| 標準 | 水平 | 垂直 | |
| RPG | △ | △ | |
△：水平耐荷重の約1/3を目安とする。
×：使用不可
関連リンク
手動ステージ総合情報ページのご案内
商品ラインナップや使用事例・技術情報・FAQなど、多くのお客さまからミスミの手動ステージが選ばれている理由を紹介します。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
5.1～30.0
|
～40
|
15.1～20.0
|
9.8
|
38
|
20
| 10 | 1個 | 22,600円(
24,860円
) | 在庫品1日目 当日出荷可能 | |
5.1～30.0
|
41～70
|
20.1～25.0
|
29.4
|
60
|
25
| 10 | 1個 | 28,760円(
31,636円
) | 在庫品1日目 当日出荷可能 | |
30.1～50.0
|
71～100
|
20.1～25.0
|
39.2
|
85
|
25
| 10 | 1個 | 35,180円(
38,698円
) | 在庫品1日目 当日出荷可能 | |
30.1～50.0
|
101～
|
20.1～25.0
|
49
|
110
|
25
| 10 | 1個 | 48,020円(
52,822円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
マイクロメータヘッドを使用して微調整ができる回転ステージです。
お客様からよくいただくお問い合わせをまとめました。カタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
＞特設サイト「よくあるご質問」New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
(i)ご注意
- マイクロメータヘッドの仕入先変更に伴い、手動ステージに付属するマイクロメータヘッドが変更となります。
詳細は手動ステージのマイクロメータヘッド変更についてをご参照ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 | 最小読取 | 耐荷重(N) | 許容モーメント 荷重(N・m) | モーメント剛性 ("/N・cm) | 偏芯量 (mm) | 自重 (kg) | 付属品(4本) | ￥基準単価 | ||
| Type | No. | バーニア | マイクロメータ | 水平 | TypeM−L | |||||||
| RPG | 38 | φ38 | 粗動360° 微動±5° | 0.2° | ≒1′26″/目盛 | 9.8 | 0.3 | 3.56 | 0.05 | 0.09 | SCB3−8 | 21,120 |
| 60 | φ60 | ≒ 55″/目盛 | 29.4 | 0.7 | 0.41 | 0.28 | SCB4−10 | 26,880 | ||||
| 85 | φ85 | 0.1° | ≒ 43″/目盛 | 39.2 | 1.2 | 0.22 | 0.48 | SCB4−8 | 32,880 | |||
| 110 | φ110 | ≒ 34″/目盛 | 49.0 | 1.5 | 0.17 | 0.75 | SCB4−8 | 44,880 | ||||
納期
カタログ
あと6項目で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【高精度】回転 すりあわせ式 マイクロメータヘッドのレビュー
この製品を選びました他のステージと取り付け穴のサイズ、ピッチが
同じなのでスペーサなどを製作せずに既存の部品の間に簡単に
追加できました。
