【簡易調整】Ｘ軸　押しねじ式　スタンダードタイプ

カタログP.1-2083

数量スライド割引
当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 4,590円～ 8,140円

税込価格: 5,049円～ 8,954円

押しねじ式を採用し、ばねを利用しバックラッシを抑えています。超軽量物の調整にど...

詳細情報を確認する

耐荷重（範囲）(N)：

5～30
送り方式：

押しねじ
テーブル材質：

アルミ合金
テーブル表面処理：

黒アルマイト
移動ガイド：

シャフトスライド
送り方式（押しねじ種類）：

ハンドル操作
送り方式（送りピッチ）(mm)：

0.5

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定24件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

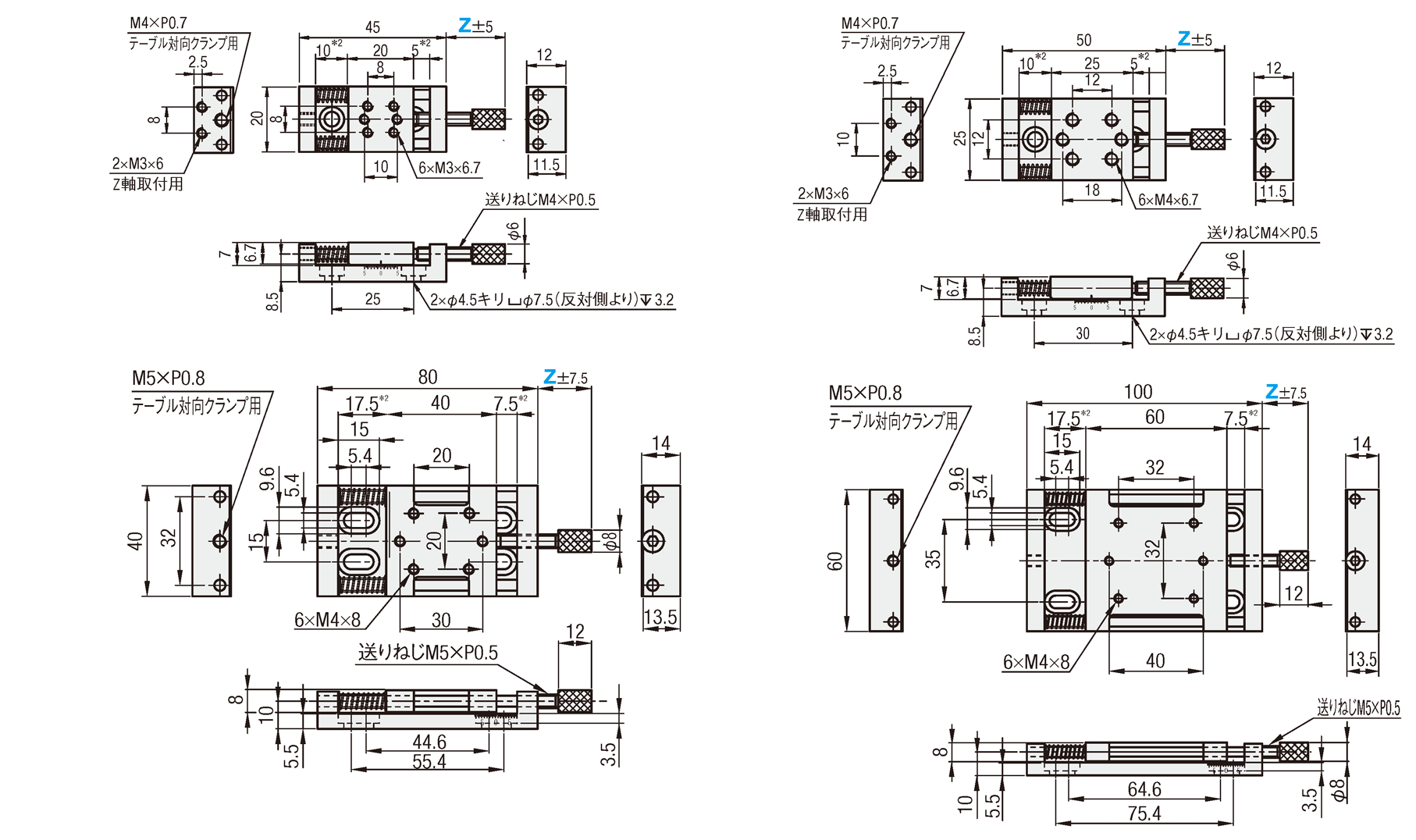

外形図・規格表

[ ! ]図面＊2は目盛を0に合わせた時の寸法
[ ! ]ストロークは、ばねの最大たわみ量より設定しています。 [ ! ]ストロークを超えたご使用は精度劣化を引き起こす恐れがあります。

No.20

No.25

No.40

No.60

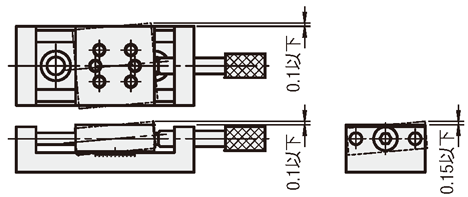

■精度基準

	[ ! ]左図基準でガタがありますので、精密な位置決めにはあまり適しません。

■取付方法
①押しねじを外す　②A側をボルトで固定　③テーブルを手でA側に移動　④B側のボルトを固定　⑤押しねじを戻す

[ ! ]One Point
押しねじ・クランプにナットを組み付けるとダブルナットでクランプを強化することができます。

Z寸指定	Type	本体		シャフト	バネ	押しねじ		[ A ]付属品^＊1
		[ M ]材質	[ S ]表面処理	[ M ]材質	[ M ]材質	[ M ]材質	[ S ]表面処理
スタンダード(Z寸固定)	XKNG	アルミ合金	黒アルマイト	SUS303	SUS304	S45C	無電解ニッケルメッキ	No.：20・25 CBS4−6 2本 No.：40・60 CBSS5−8 4本
ねじ長さ指定(Z寸選択)	XKNGZ^＊3

^＊1低頭六角穴付ボルトCBS　こちら_、極低頭六角穴付ボルトCBSS こちら

規格表

型式	−	Z
XKNG20 XKNGZ40	−	Z40

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Z XKNGZのみ選択		Z XKNG 固定	ステージ面 (mm)	移動量 (mm)	耐荷重(N)		自重 (kg)	￥基準単価
Type	No.						水平	垂直		XKNG	XKNGZ
(スタンダードタイプ) XKNG (ねじ長さ指定タイプ) XKNGZ^＊3	20	28	38	18	20×20	±5	9.8	2	0.04	4,290	4,820
	25				25×25				0.06	5,060	5,590
	40	40	60	27	40×40	±7.5	14.7	8	0.10	5,830	6,360
	60				60×60				0.20	6,800	7,330

[ ! ]最小読取：0.5mm　　[ ! ]ハンドル1回転移動量0.5mm
[ ! ]ばねの力を利用しているため、送りねじ式に比べ垂直荷重は弱くなります。
[ ! ]＊3 XKNGZは、XKNGの押しねじと選択したZ寸の押しねじの2本が納入されます。ご注意ください。

追加工

型式	−	Z	−	（CL）
XKNG20			−	CL
XKNGZ60	−	Z60	−	CL

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteration	テーブル固定用対向クランプボルト付属
Spec.	テーブル固定用の対向クランプボルト（No.20・25：M4、ピッチ0.7、全長30mm、 No.40・60：M5、ピッチ0.8、全長44mm）を付属させます。
Spec.
Code	CL
￥/1Code	300

型番リスト

表示件数:

型番	テーブルサイズ(長さ) L(mm)	テーブルサイズ(幅) W(mm)	テーブルサイズ(厚み) H(mm)	移動量(X距離)(mm)	テーブル固定用クランプボルト	Z(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

XKNG20	20	20	12	±5	標準（クランプボルトなし）	18（標準）	10	1個	4,590円( 5,049円 )	在庫品1日目当日出荷可能
XKNG20-CL	20	20	12	±5	CL(対向クランプボルト付属)	18（標準）	10	1個	4,890円( 5,379円 )	在庫品1日目当日出荷可能
XKNG25	25	25	12	±5	標準（クランプボルトなし）	18（標準）	10	1個	5,410円( 5,951円 )	在庫品1日目当日出荷可能
XKNG25-CL	25	25	12	±5	CL(対向クランプボルト付属)	18（標準）	10	1個	5,710円( 6,281円 )	在庫品1日目当日出荷可能
XKNG40	40	40	14	±7.5	標準（クランプボルトなし）	27（標準）	10	1個	6,240円( 6,864円 )	在庫品1日目当日出荷可能
XKNG40-CL	40	40	14	±7.5	CL(対向クランプボルト付属)	27（標準）	10	1個	6,540円( 7,194円 )	在庫品1日目当日出荷可能
XKNG60	60	60	14	±7.5	標準（クランプボルトなし）	27（標準）	10	1個	7,280円( 8,008円 )	在庫品1日目当日出荷可能
XKNG60-CL	60	60	14	±7.5	CL(対向クランプボルト付属)	27（標準）	10	1個	7,580円( 8,338円 )	在庫品1日目当日出荷可能
XKNGZ20-Z28	20	20	12	±5	標準（クランプボルトなし）	28	10	1個	5,160円( 5,676円 )	在庫品1日目当日出荷可能
XKNGZ20-Z28-CL	20	20	12	±5	CL(対向クランプボルト付属)	28	10	1個	5,460円( 6,006円 )	在庫品1日目当日出荷可能
XKNGZ20-Z38	20	20	12	±5	標準（クランプボルトなし）	38	10	1個	5,160円( 5,676円 )	在庫品1日目当日出荷可能
XKNGZ20-Z38-CL	20	20	12	±5	CL(対向クランプボルト付属)	38	10	1個	5,460円( 6,006円 )	在庫品1日目当日出荷可能
XKNGZ25-Z28	25	25	12	±5	標準（クランプボルトなし）	28	10	1個	5,980円( 6,578円 )	在庫品1日目当日出荷可能
XKNGZ25-Z28-CL	25	25	12	±5	CL(対向クランプボルト付属)	28	10	1個	6,280円( 6,908円 )	在庫品1日目当日出荷可能
XKNGZ25-Z38	25	25	12	±5	標準（クランプボルトなし）	38	10	1個	5,980円( 6,578円 )	在庫品1日目当日出荷可能
XKNGZ25-Z38-CL	25	25	12	±5	CL(対向クランプボルト付属)	38	10	1個	6,280円( 6,908円 )	在庫品1日目当日出荷可能
XKNGZ40-Z40	40	40	14	±7.5	標準（クランプボルトなし）	40	10	1個	6,810円( 7,491円 )	在庫品1日目当日出荷可能
XKNGZ40-Z40-CL	40	40	14	±7.5	CL(対向クランプボルト付属)	40	10	1個	7,110円( 7,821円 )	在庫品1日目当日出荷可能
XKNGZ40-Z60	40	40	14	±7.5	標準（クランプボルトなし）	60	10	1個	6,810円( 7,491円 )	在庫品1日目当日出荷可能
XKNGZ40-Z60-CL	40	40	14	±7.5	CL(対向クランプボルト付属)	60	10	1個	7,110円( 7,821円 )	在庫品1日目当日出荷可能
XKNGZ60-Z40	60	60	14	±7.5	標準（クランプボルトなし）	40	10	1個	7,840円( 8,624円 )	在庫品1日目当日出荷可能
XKNGZ60-Z40-CL	60	60	14	±7.5	CL(対向クランプボルト付属)	40	10	1個	8,140円( 8,954円 )	在庫品1日目当日出荷可能
XKNGZ60-Z60	60	60	14	±7.5	標準（クランプボルトなし）	60	10	1個	7,840円( 8,624円 )	在庫品1日目当日出荷可能
XKNGZ60-Z60-CL	60	60	14	±7.5	CL(対向クランプボルト付属)	60	10	1個	8,140円( 8,954円 )	在庫品1日目当日出荷可能

基本情報

押しねじ式を採用し、ばねを利用しバックラッシを抑えています。超軽量物の調整にどうぞ。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Z XKNGZのみ選択		Z XKNG 固定	ステージ面 (mm)	移動量 (mm)	耐荷重(N)		自重 (kg)	￥基準単価
Type	No.						水平	垂直		XKNG	XKNGZ
(スタンダードタイプ) XKNG (ねじ長さ指定タイプ) XKNGZ^＊3	20	28	38	18	20×20	±5	9.8	2	0.04	4,290	4,820
	25				25×25				0.06	5,060	5,590
	40	40	60	27	40×40	±7.5	14.7	8	0.10	5,830	6,360
	60				60×60				0.20	6,800	7,330

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～2	3～5	6～9	10～20	21～
値引率	基準単価	10%	15%	20%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

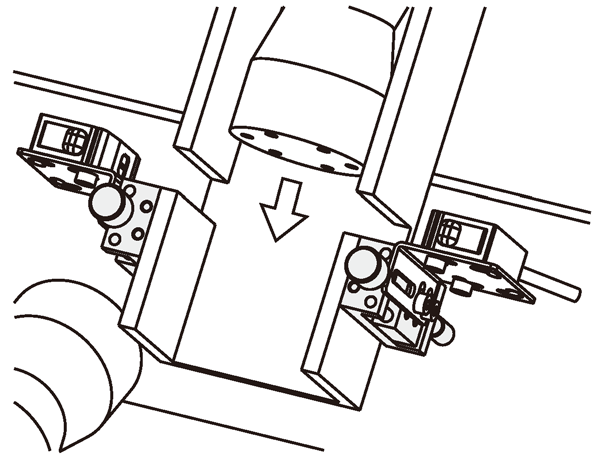

使用例

製品カウンタ用センサ調整
【簡易調整】Ｘ軸　押しねじ式　スタンダードタイプ:関連画像

カタログ

ダウンロード (PDF)

カタログ（見開き版）

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
