ステージメンテナンス用部品　バーニア目盛

ステージメンテナンス用部品　バーニア目盛

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
1,770円 ～ 2,000円
税込価格
1,947円 ～ 2,200円

バーニア目盛の単品販売です。移動量に応じてサイズをお選びください。New!!!...

詳細情報を確認する

(i)ご注意

  • 主尺、副尺それぞれの単品販売はございません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

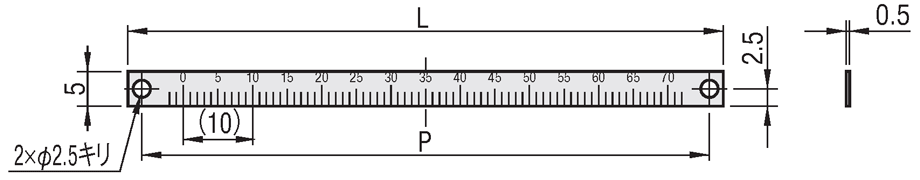

目盛板（主尺）

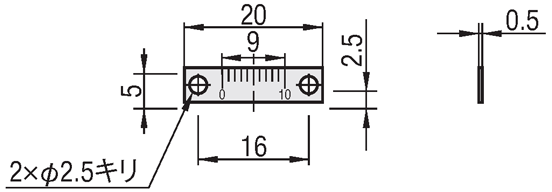

目盛板（副尺）

[ M ] 材質　　A1050
[ ! ]付属品：十字穴付きなべ小ねじM2×3L (P=0.4) 4本

規格表

型式
STRONG3
VNIR60
TypeNo.LP適用ステージ
VNIR403632XWG・XYWG・XSL・XSLC・XSC・XSSL・XSSLC
[ ! ]No.が対応するサイズをご利用ください。
605652
908682
140136132
[ ! ]最小読取目盛：0.1mm
[ ! ]バーニア目盛の読み方はXYステージ概要ページへ>>こちら

型番リスト

表示件数:
  1. 1
型番
No.(全長L)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40(36)
10

1個

1,770円( 1,947円 )

在庫品1日目

当日出荷可能

60(56)
10

1個

1,880円( 2,068円 )

在庫品1日目

当日出荷可能

90(86)
10

1個

1,880円( 2,068円 )

在庫品1日目

当日出荷可能

140(136)
10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

バーニア目盛の単品販売です。移動量に応じてサイズをお選びください。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 主尺、副尺それぞれの単品販売はございません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式自重(g)￥基準単価
TypeNo.
VNIR4011,500
6011,600
9011,600
1401.51,700
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1～1011～2021～
値引率基準単価10%20%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにて
ご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
