ミスミ

検査スタンド用ホルダ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2239

数量スライド割引
当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 9,600円～ 11,600円

税込価格: 10,560円～ 12,760円

測定器具用のシャフトの取付に適します。スプリングを内蔵しており、固定もスムーズ...

詳細情報を確認する

種類：

クランプ・ホルダー・取付部品
マグネットベース：

なし

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

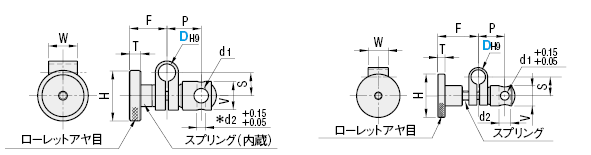

外形図・規格表

KSHL

D12・16・20

D10

＊D16と20には
d₂穴はありません。

[ M ]材質	[ S ]表面処理
S45C	四三酸化鉄皮膜

規格表

型式	−	D1
MGNBS80 KSHL12 MGNBSH12 MGNBSD	−	8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			d₁			d₂	P	F	H	S	V	T	W	￥基準単価	¥スライド単価
Type	D_H9		径	公差		d₂	P	F	H	S	V	T	W	1〜9コ	10〜20コ
KSHL	10	＋0.036 0	8		＋0.15 ＋0.05	6	18.4	28	30	13	14	5	14	8,000	7,600
	12	＋0.043 0	10	H9	＋0.036 0	6	24	26	35	16	20	8	20	8,250	7,840
	16	＋0.043 0	12	H9	＋0.043 0	−	27.5	32	40	22	22	8	28	8,840	8,400
	20	＋0.052 0	12	H9	＋0.043 0	−	38.5	40	50	28	28	10	30	9,670	9,190

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:

型番	D(φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KSHL10	10	10	1個	9,600円( 10,560円 )	在庫品1日目当日出荷可能
KSHL12	12	10	1個	9,900円( 10,890円 )	在庫品1日目当日出荷可能
KSHL16	16	10	1個	10,610円( 11,671円 )	在庫品1日目当日出荷可能
KSHL20	20	10	1個	11,600円( 12,760円 )	在庫品1日目当日出荷可能

基本情報

測定器具用のシャフトの取付に適します。スプリングを内蔵しており、固定もスムーズです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■数量別出荷日

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	1～2	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■ダイヤル取付金具使用例
検査スタンド用ホルダ:関連画像

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
