仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

シャフト取付用ホルダ

シャフト取付用ホルダ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（8件）
通常価格(税別)
1,630円 ～ 3,100円
税込価格
1,793円 ～ 3,410円

測定器具用のシャフトの取付に適します。安価でご利用いただけます。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

内径芯ズレ測定ゲージ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

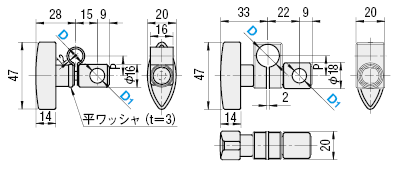

外形図・規格表



MGNBSH

■D＝10・12

■D＝16

シャフト取付用ホルダ:関連画像

部品名[ M ]材質[ S ] 表面処理
D部(D＝10・12)SK5四三酸化鉄皮膜
D部(D＝16)、D1部SUM22四三酸化鉄皮膜
ノブABS−


規格表

型式−D1
MGNBS80
KSHL12
MGNBSH12
MGNBSD

−


8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式D1P自重(g)￥基準単価¥スライド単価
TypeD1〜9コ10〜20コ
MGNBSH10814501,3601,290
10
12816.5501,5601,480
10
1610141002,5802,450
12
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:
  1. 1
型番
D(φ)
D1(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
8
10

1個

1,630円( 1,793円 )

在庫品1日目

当日出荷可能

10
10
10

1個

1,630円( 1,793円 )

在庫品1日目

当日出荷可能

12
8
10

1個

1,870円( 2,057円 )

在庫品1日目

当日出荷可能

12
10
10

1個

1,870円( 2,057円 )

在庫品1日目

当日出荷可能

16
10
10

1個

3,100円( 3,410円 )

在庫品1日目

当日出荷可能

16
12
10

1個

3,100円( 3,410円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

測定器具用のシャフトの取付に適します。安価でご利用いただけます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■数量別出荷日
数量区分標準対応個別対応
小口大口
数　量1～2021～
出荷日1～2お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

■ダイヤル取付金具使用例
シャフト取付用ホルダ:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト取付用ホルダ

シャフト取付用ホルダ

    検査スタンド用ホルダ

    検査スタンド用ホルダ

      インジケータ取付金具

      インジケータ取付金具

        ダイヤル取付金具

        ダイヤル取付金具

          フリーガイドアーム用ベース

          フリーガイドアーム用ベース

            フリーガイドアーム用ホルダー

            フリーガイドアーム用ホルダー

              フリーガイドアームセット　固定アーム

              フリーガイドアームセット　固定アーム

                ダイヤルホルダ

                ダイヤルホルダ

                  フリーガイドアーム　固定アーム

                  フリーガイドアーム　固定アーム

                    フリーガイドアーム　ボルト

                    フリーガイドアーム　ボルト

                      マグネットベース

                      マグネットベース

                        フレキシブルアーム

                        フレキシブルアーム

                          RK ROSE+KRIEGER 固定用部品 193000358C66 壁用

                          RK ROSE+KRIEGER 固定用部品 193000358C66 壁用
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ スガツネ工業
                            通常価格 1,630円～ 9,600円～ 5,760円 2,260円 860円～ 870円～ 17,300円～ 2,810円 10,680円～ - 2,480円～ 1,930円～ 14,571円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目～   3日目～   10日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目
                            種類 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 マグネットベース（アームセット） クランプ・ホルダー・取付部品 ガイドアーム単体 ガイドアーム単体 マグネットベース単体 ガイドアーム単体 クランプ・ホルダー・取付部品
                            マグネットベース なし なし なし なし なし なし あり なし なし なし あり なし -

                            シャフト取付用ホルダのレビュー

                            評価 4.0 平均満足度：4.0 8件のレビュー
                            1. 星５
                              38%
                            2. 星４
                              38%
                            3. 星３
                              13%
                            4. 星２
                              13%
                            5. 星１
                              0%
                            製品
                            評価 3.0満足度：3.02023/01/26
                            この商品は自社の製品のシャフトのホルダーとして使用しています。自社製品の規格にあっているように思いましたので購入したのですが、使い心地などは普通でした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            マグネットベースに追加取付
                            評価 2.0満足度：2.02022/07/22
                            補修部品としてはもちろんのこと、1台のマグネットベースに複数の機器を持たせたい場合があり、パイプと共に追加購入しました。
                            一応使えてはいるのですが、ねじのノブが大き過ぎて取付機器と干渉する場合があります。
                            ねじを交換しようにも、インチネジなので融通が利きません。
                            小型のノブとか、ミリねじのタイプもラインナップして頂くと助かります。
                            ただ小型になると締付けに苦労しそうでもあるので、力が入りやすい形状でご検討をお願いしたいと思います。

                            もっと読む 閉じる

                            ミスミからのコメント

                            貴重なご意見をいただきありがとうございます。
                            多彩な利用方法に対応できるようバリエーションを増やすことを検討させていただきます。

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械組み立て用治具
                            評価 4.0満足度：4.02022/04/27
                            マグネットベースと一緒に購入しました。
                            しっかりクランプできるので、組立がしやすかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械部品
                            評価 4.0満足度：4.02021/12/21
                            もっと太いシャフトに対応したものがあればさらに良い
                            角度固定方法でノッチで噛合うタイプが欲しい

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            机上テスト
                            評価 5.0満足度：5.02020/12/24
                            机上テスト用の画像検査装置の取り付けに使いました。
                            （他の部品と組み合わせて）
                            フレキシブルに稼働できるのでテストするには最適です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
