アリ溝式ステージ用アクセサリ　ステージ用ベース

アリ溝式ステージ用アクセサリ　ステージ用ベース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,050円 ～ 3,430円
税込価格
3,355円 ～ 3,773円

アリ溝ステージと組み合わせることができ、クランプ付の多様な支柱取付用ステージが...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

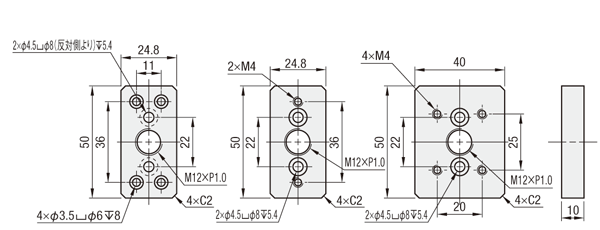

外形図・規格表


・アリ溝ステージ（こちら・こちら・
こちら・こちら）と、XPST1・2・3
（下記）を連結するためのベースです。

・適用ステージは本ページ中央の
対応ステージ表をご参照ください。

XPPT1

XPPT2

XPPT3


[ M ] 材質アルミ合金
[ S ] 表面処理黒アルマイト


規格表

型式
XPPT1
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式対応ステージ付属品 Type M−L(数量)自重
（kｇ）		￥基準単価
TypeNo.
XPPT1XSSL・XSSLCSCB4−8(2本) SCB3−6(4本)0.0253,110 
2XSPSCB4−8(4本)0.0282,850 
3XSL・XSLC・XSBSCB4−8(6本)0.0483,210 

型番リスト

表示件数:
  1. 1
型番
組合せ適用ステージ（上）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
XSSL・XSSLC
10

1個

3,330円( 3,663円 )

在庫品1日目

当日出荷可能

XSP
10

1個

3,050円( 3,355円 )

在庫品1日目

当日出荷可能

XSL・XSLC・XSB
10

1個

3,430円( 3,773円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

アリ溝ステージと組み合わせることができ、クランプ付の多様な支柱取付用ステージが完成します。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式対応ステージ付属品 Type M−L(数量)自重
（kg）		￥基準単価
TypeNo.
XPPT1XSSL・XSSLCSCB4−8(2本) SCB3−6(4本)0.0253,110 
2XSPSCB4−8(4本)0.0282,850 
3XSL・XSLC・XSBSCB4−8(6本)0.0483,210 
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数量1～1011～2021～
値引率基準単価10%20%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認
ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

概要・仕様

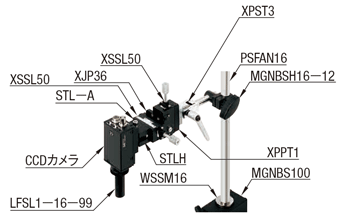

使用例

アリ溝式ステージ用アクセサリ　ステージ用ベース:関連画像
アリ溝式ステージ用アクセサリ　ステージ用ベース:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
