【自動】Ｘ軸　リニアボール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2205

規格変更

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 74,100円～ 237,500円

税込価格: 81,510円～ 261,250円

【特長】高精度・高剛性で薄さ20mmの自動X軸ステージです。

詳細情報を確認する

種類：

自動X軸ステージ
材質：

SUS440C
ガイド：

リニアボールガイド
テーブル送り方式：

ボールねじ
テーブル高さ(mm)：

20
表面処理：

無電解ニッケルメッキ
透過穴(テーブルセンター穴)：

なし
耐荷重（範囲）(N)：

50.1～100
耐荷重(N)：

98
テーブル平行度(μm)：

15

(i)ご注意

【規格変更のご案内1】2019年4月1日のご注文より、現行仕様のサーボモータの生産終了に伴うモータ型式の変更がございます。
変更後のサーボモータオプション記号は「UA」となり現行仕様のサーボモータのオプション記号「U」は2019年7月末のご注文をもって廃止となります。
ミスミ製自動ステージ　サーボモータ変更について
【規格変更のご案内2】2017年4月1日のご注文より一部ステッピングモータ、センサの仕様を変更しております。
仕様変更詳細は下記リンクを参照ください。
【重要なお知らせ】ミスミ製自動ステージ　フォトセンサ・モータ変更について
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定576件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

XMSG413 XMSG513 XMSG615 XMSG715 XMSG430 XMSG530 XMSG650 XMSG750 【自動】Ｘ軸　リニアボール:関連画像

[ ! ]図面はカバー位置Lです。

材　　質　SUS440C相当
表面処理　無電解ニッケルメッキ
付属品　XMSG413/513/430/530：SCB3−8 4本
XMSG615/715/650/750：SCB4−8 4本

規格表

型式	−	センサ選択	−	モータ	−	ケーブル
XMSG413	−	LA5	−	C	−	N

型式		センサ選択			モータ	ケーブル	機械規格			精度規格
Type	No.	カバー位置	論理	電圧 (V)			ステージ面 (mm)	移動量 (mm)	自重^＊3 (kg)	一方向位置決め精度(単軸水平設置時)	モーメント剛性[''/N・cm]			ピッチング	ヨーイング
											ピッチング	ヨーイング	ローリング
XMSG	413	Ｌ (正勝手) R (勝手違い)	A (すべてN.C.) B (すべてN.O.) C (リミットスイッチはN.C. 原点センサはN.O.)	5^＊¹ 24^＊¹	C(標準) D(高トルク) E(高分解能) MA^＊² (ブレーキ付) PA^＊² (αステップ) UA^＊² (サーボモータ)	N(ケーブルなし、別売) M^＊² (ブレーキ付用) P^＊² (αステップ用) U^＊² (サーボモータ用) モータ・ケーブルの組合せは概要・仕様をご参照ください。	40×40	13	0.5	6μm以内	0.22	0.17	0.12	15''以内	10''以内
	513						50×50		0.6		0.14	0.1	0.06
	615						60×60	15	0.7		0.08	0.07	0.03
	715						70×70		0.9		0.03	0.03	0.01
	430						40×60	30	0.6	12μm以内	0.24	0.18	0.26	20''以内	15''以内
	530						50×70		0.8		0.12	0.13	0.1
	650						60×100	50	1.1		0.05	0.05	0.05
	750						70×110		1.2		0.03	0.03	0.03

＊1：センサ電圧が24Vの場合、MSCTL102/112（コントローラ）で動作させることはできません。また、センサ電圧5V選択時に5Vを超える電圧をかけると破損します。
＊2：モータ選択MA、PAはドライバ、UAはアンプがセットになっております。ケーブルはそれぞれM、P、Uのみ選択可能で、N（ケーブルなし）は選択できません。
＊3：モータ選択C使用時の値です。
[ ! ]モータ（C,D,E）選択時はケーブルが付属されません。>>こちらのMSCB□をご利用ください。

型番リスト

表示件数:

型番	モータ・モータ特性	分解能(μm)	テーブル長さ(mm)	テーブル幅(mm)	ストローク(X距離)(mm)	最高速度(mm/sec)	位置決め精度(μm)	テーブル真直度(μm)	モーメント剛性（ピッチング）("/N・cm)	モーメント剛性（ヨーイング）("/N・cm)	モーメント剛性（ローリング）("/N・cm)	センサ	センサ選択	ケーブル	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

XMSG413-LA5-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA5	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LA5-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA5	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LA5-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA5	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LA5-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA5	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LA5-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LA5	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LA5-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LA5	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-LA24-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA24	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LA24-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA24	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LA24-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA24	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LA24-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LA24	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LA24-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LA24	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LA24-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LA24	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-LB5-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB5	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LB5-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB5	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LB5-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB5	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LB5-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB5	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LB5-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LB5	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LB5-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LB5	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-LB24-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB24	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LB24-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB24	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LB24-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB24	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LB24-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LB24	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LB24-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LB24	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LB24-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LB24	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-LC5-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC5	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LC5-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC5	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LC5-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC5	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LC5-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC5	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LC5-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LC5	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LC5-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LC5	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-LC24-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC24	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-LC24-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC24	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-LC24-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC24	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-LC24-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	LC24	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-LC24-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LC24	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-LC24-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	LC24	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-RA5-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA5	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-RA5-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA5	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-RA5-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA5	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-RA5-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA5	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-RA5-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RA5	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-RA5-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RA5	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-RA24-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA24	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-RA24-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA24	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-RA24-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA24	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-RA24-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RA24	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-RA24-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RA24	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-RA24-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RA24	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-RB5-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB5	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-RB5-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB5	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-RB5-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB5	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-RB5-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB5	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-RB5-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RB5	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-RB5-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RB5	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目
XMSG413-RB24-C-N	5相ステッピングモータ	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB24	ケーブルなし（別売）	10	1個	74,100円( 81,510円 )	5日目
XMSG413-RB24-D-N	5相ステッピングモータ高トルク	2μm	40	40	13	15	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB24	ケーブルなし（別売）	10	1個	76,950円( 84,645円 )	5日目
XMSG413-RB24-E-N	5相ステッピングモータ高分解能	1μm	40	40	13	12.5	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB24	ケーブルなし（別売）	10	1個	75,050円( 82,555円 )	5日目
XMSG413-RB24-MA-M	5相ステッピングモータブレーキ付き	2μm	40	40	13	10	6	1	0.22	0.17	0.12	リミット+原点+近接原点	RB24	ブレーキ付用（付属）	10	1個	164,350円( 180,785円 )	5日目
XMSG413-RB24-PA-P	[αステップモータ] αステップモータ	1μm	40	40	13	17.5	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RB24	αステップ用（付属）	10	1個	143,450円( 157,795円 )	5日目
XMSG413-RB24-UA-U	ACサーボモータ	1μm	40	40	13	25	6	1	0.22	0.17	0.12	リミットセンサー、原点センサー	RB24	サーボモータ用（付属）	10	1個	209,950円( 230,945円 )	5日目

基本情報

【特長】高精度・高剛性で薄さ20mmの自動X軸ステージです。

(i)ご注意

【規格変更のご案内1】2019年4月1日のご注文より、現行仕様のサーボモータの生産終了に伴うモータ型式の変更がございます。
変更後のサーボモータオプション記号は「UA」となり現行仕様のサーボモータのオプション記号「U」は2019年7月末のご注文をもって廃止となります。
ミスミ製自動ステージ　サーボモータ変更について
【規格変更のご案内2】2017年4月1日のご注文より一部ステッピングモータ、センサの仕様を変更しております。
仕様変更詳細は下記リンクを参照ください。
【重要なお知らせ】ミスミ製自動ステージ　フォトセンサ・モータ変更について
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	No.	モータ
Type	No.	C	D	E	MA	PA	UA
XMSG	413	74,100	76,950	75,050	164,350	143,450	209,950
	513	76,900	79,800	77,900	167,200	146,300	212,800
	615	77,900	80,750	78,850	168,150	147,250	213,750
	715	82,600	85,500	83,600	172,900	152,000	218,500
	430	88,300	91,200	89,300	178,600	157,700	224,200
	530	92,100	95,000	93,100	182,400	161,500	228,000
	650	97,800	100,700	98,800	188,100	167,200	233,700
	750	101,600	104,500	102,600	191,900	171,000	237,500

納期

■数量別出荷日

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～4	5～
出荷日	通常	お見積り

表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表

モータ	ケーブル
C,D,E	N(なし)
MA	M
PA	P
UA	U

■最大速度

モータ選択	(mm/sec)	モータ選択	(mm/sec)
C	10	MA	20
D	30	PA	35
E	25	UA	50

[ ! ]お客様の使用条件により、速度、位置決め時間は
異なりますのでご注意ください。
弊社既定の参考値ですので、動作を保証するものではありません。

[ ! ]C,D,E用のケーブルは（こちら）のMSCB□参照

■共通スペック

送りねじ	ボールねじφ6、リード1
ガイド	リニアボールガイド
分解能^＊1	2μm/パルス(Full) 1μm/パルス(Half)
真直度	1μm以内(No.413〜715) 2μm以内(No.430〜750)
繰返位置決め精度	±0.5μm以内
耐荷重^＊2	98N
ロストモーション	1μm以内
バックラッシ	0.5μm以内
平行度	15μm以内

＊1 1パルスの信号に対してのステージの移動量です。
＊2 Z軸（垂直）使用時の耐荷重は49Nに低下します。

■電気仕様

モータ	タイプ	5相ステッピングモータ 0.75A/相(オリエンタルモーター(株))
モータ	ステップ角	0.72°(Eのみ0.36°)
受側適合コネクタ		HR10A−10P−12S(73)(ヒロセ電機㈱)
センサ	消費電流	100mA以下(1センサあたり25mA)
	制御出力	NPNオープンコレクタ出力　DC5〜24V 16mA以下
	制御出力	残留電圧0.4V以下(負荷電流16mA時)
	出力論理	N.C.…入光時ON N.O.…遮光時ON ＜内部回路＞ K : 発光側カソード V : 受光側電源＋ A : 発光側アノード O : 出力 G : 受光側電源－

[ ! ]モータ選択C,D,E使用時の仕様です。モータ選択MA、PA、UA使用時の仕様は
自動リニアボールステージ概要②（こちら）をご参照ください。

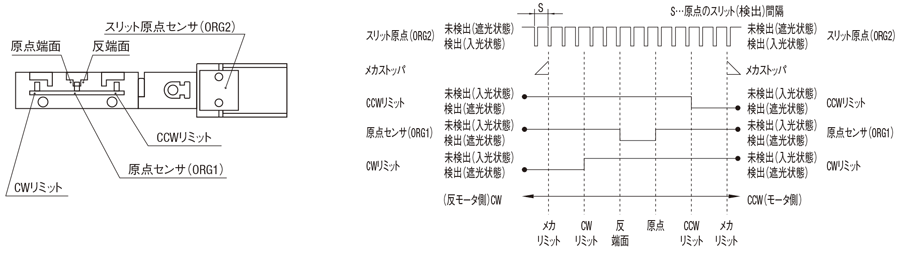

■付属センサタイミングチャート（センサ論理Aの場合）
【自動】Ｘ軸　リニアボール:関連画像

CW方向【自動】Ｘ軸　リニアボール:関連画像 CCW方向

移動量	座標基準	メカリミット	CWリミット	反端面	原点	CCWリミット	メカリミット
13	原点復帰	8	7.5	2	0	6.5	7
15	原点復帰	9	8.5	2	0	7.5	8
30	原点復帰	16.5	16	2	0	15	15.5
50	原点復帰	26.5	26	2	0	25	25.5
共通	スリット原点(検出)間隔 S＝1

[ ! ]原点復帰はMSCTL102/112（コントローラ）を用いて原点復帰タイプ3を行った場合。
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。

(単位：mm)

■推奨の原点復帰方法（MSCTL102/112を使用した場合）

Type3	CCW方向へ検出し、ORG信号のCCWサイドの検出工程を行います。
Type4	CW方向へ検出し、ORG信号のCWサイドの検出工程を行います。
Type9	Type3の実行後、TIMING信号のCCWサイドの検出工程を行います。
Type10	Type４の実行後、TIMING信号のCWサイドの検出工程を行います。

[ ! ]原点復帰方法の詳細はこちらをご参照ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【自動】Ｘ軸　リニアボール	【エコノミーシリーズ】自動Ｘ軸　リニアボール	スライドガイドステージ（KXS）	モータレスリニアボールガイド CAVE-X POSITIONER（KXG）	リニアボールガイドステージ（KXG）	クロスローラガイドステージ（KS102）	クロスローラガイドステージ（KS101）	クロスローラガイドステージ（KXC）	リニアボールガイドステージ（PG）	【NEW】リニアボールガイドステージ（KXT）	モータレスクロスローラガイドステージ（KXC）	【自動】X軸リニアボール	Xステージボールねじ仕様（自動ステージ）
メーカー	ミスミ	ミスミ	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	駿河精機	ミスミ	中央精機
通常価格	74,100円～	48,270円～	204,680円～	94,122円～	82,560円～	210,860円～	159,430円～	103,200円～	80,840円～	64,950円～	109,740円～	76,000円～	134,130円
通常出荷日	5日目	19日目～	4日目～	6日目～	4日目～	4日目～	4日目～	在庫品1日目～当日出荷可能	4日目～	4日目～	6日目	8日目	41日目
種類	自動X軸ステージ	自動X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	X軸ステージ	自動X軸ステージ	Xステージ
材質	SUS440C	SUS440C相当	アルミニウム	-	-	アルミニウム	アルミニウム	アルミニウム	ステンレス	スチール	アルミニウム	SCM420相当	ステンレス
ガイド	リニアボールガイド	リニアボールガイド	スライドガイド	リニアボールガイド	リニアボールガイド	クロスローラガイド	クロスローラガイド	クロスローラガイド	リニアボールガイド	リニアボールガイド	クロスローラガイド	リニアボールガイド	ボールウェイ
テーブル送り方式	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	ボールねじ	送りねじ
テーブル高さ(mm)	20	20	75	30	30	46	30	30	20	20	30	-	-

back next
