【自動】XY軸 リニアボール

【自動】XY軸 リニアボール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【自動】XY軸 リニアボール
  • 【自動】XY軸 リニアボール
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
155,610円 ～ 501,740円
税込価格
171,171円 ～ 551,914円

ガイド方式に一体型リニアボールを採用し、高精度・高剛性を実現しました。 ...

詳細情報を確認する

(i)ご注意

  • 【仕様変更のご案内】2025年4月出荷分より一部仕様（位置決めピン用穴・タップ穴追加、モータブラケット形状、モーター他）が変更されます。
    詳細は［詳細情報］タブの［概要・仕様］にてご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定576件の候補があります。

Loading...

外形図・規格表

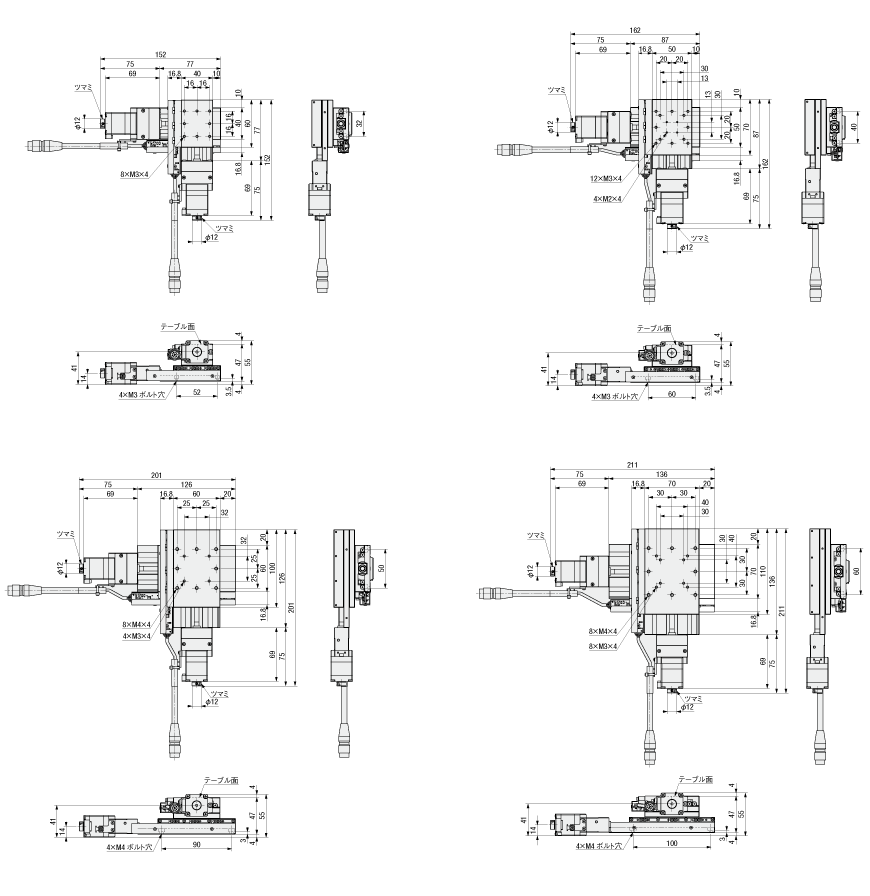

外形図

XYMSG413 XYMSG513 XYMSG615 XYMSG715 【自動】XY軸 リニアボール:関連画像
XYMSG430 XYMSG530 XYMSG650 XYMSG750 【自動】XY軸 リニアボール:関連画像

[ ! ]図面はカバーLです。

材　　質　SUS440C相当
表面処理　無電解ニッケルメッキ
付属品　XYMSG413/513/430/530：SCB3−8 4本
      XYMSG615/715/650/750：SCB4−8 4本

規格表

型式−センサ選択−モータ−ケーブル
XYMSG413−LA5−C−N



型式センサ選択モータケーブル機械規格精度規格*3
TypeNo.カバー位置論理電圧(V)ステージ面
(ｍｍ)		移動量
(ｍｍ)		自重*2
(kg)		耐荷重
(N)		一方向位置決め
精度		モーメント剛性[''/N・cm]ピッチングヨーイング
ピッチングヨーイングローリング
XYMSG413L
(正勝手)

R
(勝手違い)		A (すべてN.C.)
B (すべてN.O.)
C (リミットスイッチはN.C.
原点センサはN.O.)		5
24		C (標準)
D (高トルク)
E (高分解能)
MA*1 (ブレーキ付)
PA*1 (αステップ)
UA*1 (サーボモータ)		N
(ケーブルなし,別売)
M*1
(ブレーキ付用)
P*1
(αステップ用)
U*1
(サーボモータ用)

[ ! ]モータ・ケーブルの組合せは概要・仕様をご参照ください。

40X40131.093.16μm0.220.170.1215''以内10''以内
51350X501.2292.10.140.10.06
61560X60151.4691.10.080.070.03
71570X701.7289.20.030.030.01
43040X60301.4090.512μm0.240.180.2620''以内15''以内
53050X701.7288.50.120.130.1
65060X100502.4984.40.050.050.05
75070X1102.9282.70.030.030.03

＊1：モータ選択MA、PAはドライバ、UAはアンプがセットになっております。ケーブルはそれぞれM、P、Uのみ選択可能でN（ケーブルなし）は選択できません。
＊2：モータ選択C使用時の値です。
＊3：単軸（水平置き）での精度仕様となります。
[ ! ]モータ（C,D,E）選択時はケーブルが付属されません。>>こちらのMSCB□をご利用ください。

関連部品

[ ! ]コントローラ制御ソフトウェアは[Windows 2000/XP/7/8/10］に対応しております。
[ ! ]自動ステージ用コントローラの取扱説明書は>>こちら
[ ! ]モータ（C,F,G）選択時は自動ステージ用ケーブル（MSCB□）をご利用ください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 10
  8. 次へ
型番
モータ・モータ特性
分解能(μm)
テーブル長さ(mm)
テーブル幅(mm)
ストローク(X距離)(mm)
ストローク(Y距離)(mm)
耐荷重(N)
最高速度(mm/sec)
位置決め精度(μm)
テーブル真直度(μm)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
センサ
センサ選択
ケーブル
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA5
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA5
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA5
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA5
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LA5
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LA5
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA24
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA24
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA24
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LA24
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LA24
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LA24
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB5
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB5
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB5
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB5
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LB5
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LB5
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB24
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB24
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB24
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LB24
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LB24
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LB24
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC5
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC5
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC5
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC5
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LC5
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LC5
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC24
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC24
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC24
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
LC24
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LC24
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
LC24
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA5
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA5
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA5
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA5
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RA5
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RA5
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA24
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA24
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA24
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RA24
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RA24
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RA24
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB5
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB5
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB5
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB5
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RB5
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RB5
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

5相ステッピングモータ
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB24
ケーブルなし（別売）
10

1個

155,610円( 171,171円 )

5日目

5相ステッピングモータ高トルク
2μm
40
40
13
13
93.1
15
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB24
ケーブルなし（別売）
10

1個

161,600円( 177,760円 )

5日目

5相ステッピングモータ高分解能
1μm
40
40
13
13
93.1
12.5
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB24
ケーブルなし（別売）
10

1個

157,610円( 173,371円 )

5日目

5相ステッピングモータブレーキ付き
2μm
40
40
13
13
93.1
10
6
1
0.22
0.17
0.12
リミット+原点+近接原点
RB24
ブレーキ付用（付属）
10

1個

345,140円( 379,654円 )

5日目

αステップモータ
1μm
40
40
13
13
93.1
17.5
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RB24
αステップ用（付属）
10

1個

301,250円( 331,375円 )

5日目

ACサーボモータ
1μm
40
40
13
13
93.1
25
6
1
0.22
0.17
0.12
リミットセンサー、原点センサー
RB24
サーボモータ用（付属）
10

1個

440,900円( 484,990円 )

5日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 10
  8. 次へ

Loading...

詳細情報

基本情報

ガイド方式に一体型リニアボールを採用し、高精度・高剛性を実現しました。

◆自動ステージ技術ページ はこちら↓
https://jp.misumi-ec.com/maker/misumi/mech/special/actuator_portal/msg/


※ご不明点のある方はこちらまでご連絡ください。

(i)ご注意

  • 【仕様変更のご案内】2025年4月出荷分より一部仕様（位置決めピン用穴・タップ穴追加、モータブラケット形状、モーター他）が変更されます。
    詳細は［詳細情報］タブの［概要・仕様］にてご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
CDEMAPAUA
XYMSG413155,610161,600157,610345,140301,250440,900
513161,490167,580163,590351,120307,230446,880
615163,590169,580165,590353,120309,230448,880
715173,460179,550175,560363,090319,200458,850
430188,530194,510190,520378,050334,160473,810
530196,510202,490198,500386,030342,140481,790
650208,480214,460210,470398,000354,110493,760
750216,460222,440218,450405,980362,090501,740

納期

【自動】XY軸 リニアボール:関連画像

■数量別出荷日
数量区分標準対応個別対応
小口大口
数 量1～23～
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■共通スペック
送りねじボールねじφ6、リード1
ガイドリニアボールガイド
分解能*12μm/パルス(Full)
1μm/パルス(Half)
繰返位置決め精度±0.5μm以内
ロストモーション1μm以内
バックラッシ0.5μm以内
平行度15μm以内
*1 1パルスの信号に対してのステージの移動量です。
[ ! ]単軸（水平置き）での精度仕様となります。

■モータ・ケーブル対応表
モータケーブル
C,D,EN(なし)
MAM
PAP
UAU
[ ! ]C、D、E用のケーブルはこちらのMSCB□参照

■最大速度
モータ選択(mm/sec)モータ選択(mm/sec)
C10MA20
D30PA35
E25UA50
[ ! ]お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。弊社規定の参考値ですので、動作を保証するものではありません。
■電気仕様

[ ! ]モータ選択C、D、E使用時の仕様です。モータ選択MA、PA、UA使用時の
仕様は自動リニアボールステージ概要（こちら）をご参照ください。

モータタイプ5相ステッピングモータ 0.75A/相（オリエンタルモーター（株））
ステップ角0.72°（Eのみ0.36°）
受側適合コネクタHR10A−10P−12S（73）（ヒロセ電機㈱）
センサ消費電流100mA以下（1センサあたり25mA）
制御出力NPNオープンコレクタ出力　DC5～24V±5%
残留電圧0.3V以下(負荷電流2mAの場合)
出力論理

N.C.…入光時ON
N.O.…遮光時ON

＜内部回路＞

【自動】XY軸 リニアボール:関連画像
K : 発光側カソード
V : 受光側電源＋
A : 発光側アノード
O : 出力
G : 受光側電源－
■付属センサ　タイミングチャート（センサ論理Aの場合）
(単位：mm)CW方向  CCW方向
移動量座標基準メカリミットCWリミット反端面原点CCWリミットメカリミット
13原点復帰87.5206.57
15原点復帰98.5207.58
30原点復帰16.516201515.5
50原点復帰26.526202525.5
[ ! ]原点復帰はMSCTL102/112シリーズコントローラを用いて原点復帰タイプ3を行った場合。
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ]推奨の原点復帰方法は、XMSG（こちら）をご参照ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【自動】XY軸 リニアボール

【自動】XY軸 リニアボール

    【エコノミーシリーズ】 自動ステージXY軸　リニアボール

    【エコノミーシリーズ】 自動ステージXY軸　リニアボール

      【自動】ＸＹ軸　リニアボール

      【自動】ＸＹ軸　リニアボール

        【自動】XY軸クロスローラ式

        【自動】XY軸クロスローラ式

          【自動】XY軸クロスローラ式　－ストローク30－

          【自動】XY軸クロスローラ式　－ストローク30－

            X・Yステージ ボールねじ仕様（自動ステージ）

            X・Yステージ ボールねじ仕様（自動ステージ）

              モータレス XY軸リニアボールガイド CAVE-X POSITIONER（KYG）

              モータレス XY軸リニアボールガイド CAVE-X POSITIONER（KYG）

                マイクロスキャニングステージ 顕微鏡用XYステージ

                マイクロスキャニングステージ 顕微鏡用XYステージ

                  スライドガイドステージ（KYS）

                  スライドガイドステージ（KYS）

                    リニアボールガイドステージ（PMG）

                    リニアボールガイドステージ（PMG）

                      クロスローラガイドステージ（KS201）

                      クロスローラガイドステージ（KS201）

                        クロスローラガイドステージ（KYC）

                        クロスローラガイドステージ（KYC）

                          リニアボールガイドステージ CAVE-X POSITIONER（KYL）

                          リニアボールガイドステージ CAVE-X POSITIONER（KYL）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ 中央精機 駿河精機 中央精機 駿河精機 駿河精機 駿河精機 駿河精機 駿河精機
                            通常価格 155,610円～ 99,910円～ 152,000円～ 230,000円～ 318,900円 268,250円 210,140円～ 664,110円～ 409,360円～ 170,310円～ 318,860円～ 206,400円～ 200,200円～
                            通常出荷日 5日目   19日目～   8日目   8日目   8日目   41日目   6日目～   19日目   4日目～   4日目～   4日目～   4日目～   4日目～
                            種類 自動XY軸ステージ 自動XY軸ステージ 自動XY軸ステージ 自動XY軸ステージ 自動XY軸ステージ XYステージ XY軸ステージ 顕微鏡用XYステージ XY軸ステージ XY軸ステージ XY軸ステージ XY軸ステージ XY軸ステージ
                            材質 SUS440C SUS440C相当 SCM420相当 アルミ アルミ ステンレス 特殊鋼 アルミ合金 アルミニウム ステンレス アルミニウム アルミニウム ステンレス
                            ガイド リニアボールガイド リニアボールガイド リニアボールガイド クロスローラ クロスローラ ボールウェイ リニアボールガイド V溝とクロスローラ スライドガイド リニアボールガイド クロスローラガイド クロスローラガイド リニアボールガイド
                            テーブル送り方式 ボールねじ ボールねじ ボールねじ ボールねじ ボールねじ 送りねじ ボールねじ ボールねじ ボールねじ ボールねじ ボールねじ ボールねじ ボールねじ
                            表面処理 無電解ニッケルメッキ 無電解ニッケルメッキ 無電解ニッケルメッキ 黒アルマイト 黒アルマイト 鋼質黒色クロム 無電解ニッケルメッキ 黒アルマイト梨地 黒アルマイト 無電解ニッケルメッキ 黒アルマイト 黒アルマイト 無電解ニッケルメッキ

                            【自動】XY軸 リニアボールのレビュー

                            この商品のレビューはありません レビューを書く

                            自動XY軸カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
