【高精度】自動回転ウォームギヤ式

【高精度】自動回転ウォームギヤ式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【高精度】自動回転ウォームギヤ式
  • 【高精度】自動回転ウォームギヤ式
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
114,000円 ～ 116,000円
税込価格
125,400円 ～ 127,600円

【特長】高精度・広域角度での位置決めや、360゜連続回転させたい場合に最適です...

詳細情報を確認する

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • 一部結線図に関して変更がございます。詳細はこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

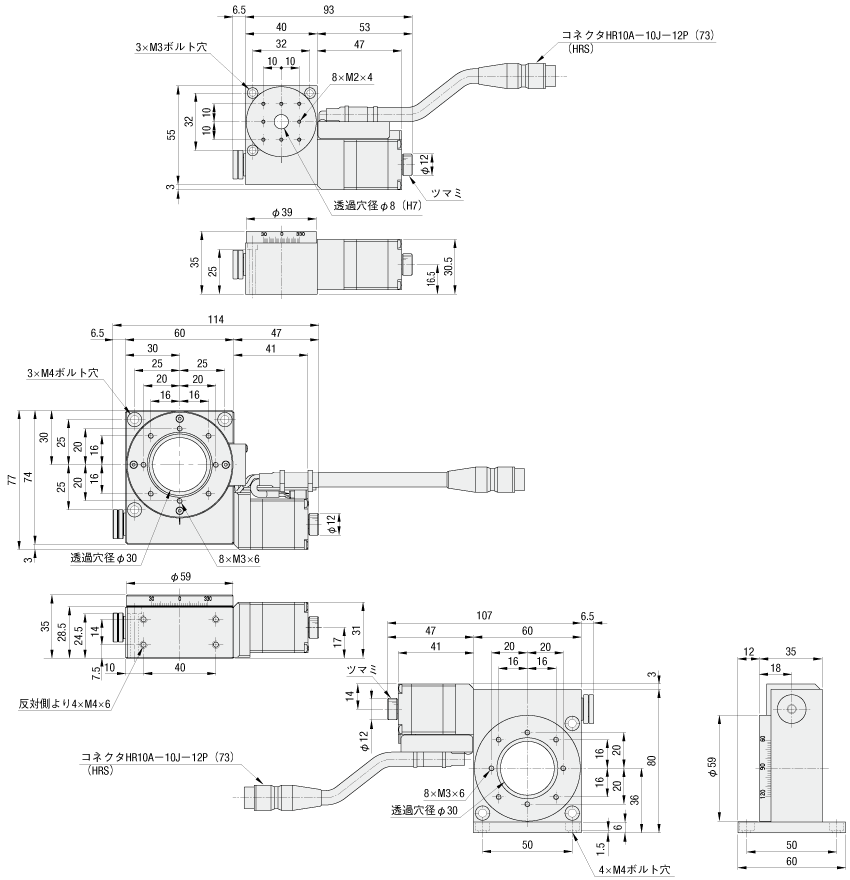

外形図・規格表

RMPG40W RMPG60WC RMPG60ZC 【自動】回転:関連画像
材　　質　アルミ合金
表面処理　黒アルマイト
付属品　RMPG40W：SCB3−30　3本
RMPG60WC：SCB4−30　3本
RMPG60ZC：SCB4−6　4本

規格表

型式−ケーブル
RMPG40W−N
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ケーブル機械規格精度規格￥基準単価
TypeNo.ステージ面
(mm)		移動量
(°)		自重
(ｋｇ)		位置決め精度モーメント剛性("/N・cm)
RMPG40WN(ケーブルなし、別売)
別売のケーブルについては
こちらのMSCB□選定をご参照ください。		φ39360°0.40.05°以内0.74114,000
60WCφ590.60.84114,000
60ZC0.7116,000

型番リスト

表示件数:
  1. 1
型番
最小分解能(角度)(deg)
テーブル外径(φ)
耐荷重(N)
取り付け
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.006
39
29.4
水平
10

1個

114,000円( 125,400円 )

5日目

0.004
59
29.4
水平
10

1個

114,000円( 125,400円 )

5日目

0.004
59
9.8
垂直
10

1個

116,000円( 127,600円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】高精度・広域角度での位置決めや、360゜連続回転させたい場合に最適です。

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • 一部結線図に関して変更がございます。詳細はこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式センサ
電圧(V)		メカ仕様精度仕様￥基準単価
ステージ
面(mm)		移動量自重
(kg)		移動機構
(減速比)		ガイド位置決め
精度		モーメント剛性(″/N・㎝)分解能
(/パルス)		MAXスピード
/sec[5kHz]		繰返位置
決め精度		耐荷重
(N)		ロスト
モーション		バック
ラッシ		平行度
(μm)		偏芯量
(μm)		面振れ量
(μm)
TypeNo.1〜4コ
RMPG40WDC5〜24Vφ39360°0.4ウォームギア
(減速比1/120)		深溝
玉軸
受け		0.05°
以内		0.740.006°
(Full)		30°±0.01°
以内		29.40.05°
以内		0.1°
以内		50以内5以内30以内114,000
60Wφ590.6ウォームギア
(減速比1/180)		0.840.004°
(Full)		20°0.05°
以内
60Z0.79.8116,000
表示数量超えはお見積り

納期

【自動】回転:関連画像


出荷日については、コチラをご覧ください。

概要・仕様

仕様・概要

■共通仕様
No.40W60WC60ZC
送り方式（減速比）ウォームギヤ(1/120)ウォームギヤ(1/180)
ガイド深溝玉軸受
分解能(パルス)≒0.006°(Full)≒0.004°(Full)
MAXスピード30°/sec[5khz]20°/sec[5khz]
繰り返し位置決め精度±0.01°以内
耐荷重29.4N9.8N
ロストモーション0.05°以内
バックラッシ0.1°以内0.05°以内
平行度50μm以内
偏心量5μm以内
面振れ量30μm以内
■電気仕様
モータタイプ5相ステッピングモータ 0.75A/相 （オリエンタルモーター(株)）
型式C005C－90215P－1
ステップ角度0.72°
コネクタ型式HR10A－10J－12P(73) ヒロセ電機(株)
受側適合コネクタHR10A－10P－12S(73) ヒロセ電機(株)
センサリミットセンサ無
原点センサ
(ORG1)		有
スリット原点センサ
(ORG2)		無
型式フォトマイクロセンサ：EE－SX4320 オムロン(株)
電源電圧DC5～24V ±5％
消費電流35mA以下
制御出力NPNオープンコレクタ出力 DC30V以下 10mA以下
残留電圧0.3V以下 (負荷電流2mA時)
出力ロジック検出(遮光)時：出力トランジスタOFF(非導通)
センサ型番EE－SX4134は生産終了となり、2018年11月より後続型番はEE－SX4320となります。
■コネクタピン配列
【自動】回転:関連画像

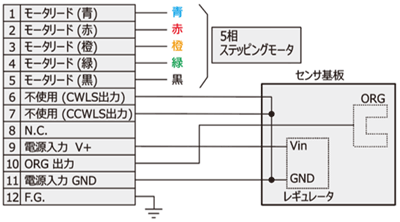

■配線図
【自動】回転:関連画像
■タイミングチャート
[ ! ]原点復帰はMSCTL102/112シリーズコントローラを用いて原点復帰タイプ4を行った場合、原点は目盛0[°]で検出（遮光）します。
原点検出目盛位置[°]
RMPG40W0（原点端面：遮光板のCCW側エッジ）
8（反端面：遮光板のCW側エッジ）
RMPG60WC0（原点端面：遮光板のCCW側エッジ）
8（反端面：遮光板のCW側エッジ）
[ ! ]タイミングチャート表でのCW/CCW方向は、モータの回転方向を示します。モータがCW回転する際、上面プレートはCW回転となります。
[ ! ]原点復帰の詳細は（こちら）をご参照ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • RMPG60□-Nは外形寸法の変更に伴い型式を変更いたします。変更後の型式はRMPG60□の後にCが付きRMPG60□C-Nとなります。
    （変更前）側面2-M4深さ4mm→（変更後）該当する穴を廃止。
    詳細は図面にてご確認ください。ステージ本体の取付寸法従来通りです。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
