フリーガイドアーム　ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2238

納期短縮

評価 3.5平均満足度3.5 この商品のレビューをみる（7件）

通常価格(税別): -

税込価格: -

それぞれの関節ごとに角度を自由に調整することができます、ユニット数も必要に応じ...

詳細情報を確認する

種類：

ガイドアーム単体
アーム種類：

固定アーム
マグネットベース：

なし

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■ボルト固定
FXMAA
FXMBAA
(黒クロムメッキ品)

■ボルト固定
FXCAA
FXCBAA
(黒クロムメッキ品)

FXMBB

FXCBB

FXMAB
FXMBAB
(黒クロムメッキ品)

FXCAB
FXCBAB
(黒クロムメッキ品)

図はすべて1ユニットです。
＊1ユニット増えるごとに①④⑥⑦が1つずつ増えます。（下記ユニット数例参照）

図はすべて1ユニットです。
＊1ユニット増えるごとに①④⑥⑦が1つずつ増えます。（下記ユニット数例参照）
[ ! ]ローレット部分を動かした際、切粉など出る場合があります。

型式						[ M ]材質	[ S ]表面処理
ボルト固定			蝶ボルト固定
両端おねじ	両端ホルダ	片端おねじ片端ホルダ	両端おねじ	両端ホルダ	片端おねじ片端ホルダ
FXMAA	FXMBB	FXMAB	FXCAA	FXCBB	FXCAB	SUS304	−
FXMBAA	−	FXMBAB	FXCBAA	−	FXCBAB	SUS304	黒クロムメッキ

部品No.	[ M ]材質	備考
部品No.	[ M ]材質	ボルト固定	蝶ボルト固定
①	SUS304	球径φ12	球径φ12
②
③
④		M5×20	M6×20
⑤		SLBNR5	SLBNR5
⑥		スプリングワッシャ	スプリングワッシャ
⑦		プレス品	プレス品

規格表

型式	−	ユニット数
FXMAA	−	5

■ボルト固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	ユニット数	1	2	3	4	5	6	7	8	9
FXMAA	L寸法	161	220	279	338	397	456	515	574	633
FXMAA	￥基準単価	1,200	1,700	2,200	2,700	3,200	3,700	4,200	4,700	5,200
FXMBB	L寸法	153	212	271	330	389	448	507	566	625
FXMBB	￥基準単価	1,500	2,000	2,500	3,000	3,500	4,000	4,500	5,000	5,500
FXMAB	L寸法	157	216	275	334	393	452	511	570	629
FXMAB	￥基準単価	1,400	1,900	2,400	2,900	3,400	3,900	4,400	4,900	5,400

＊黒クロムメッキ品の基準単価は、単価表×1.3（1円単位切り捨て）となります。
■蝶ボルト固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	ユニット数	1	2	3	4	5	6	7	8	9
FXCAA	L寸法	161	220	279	338	397	456	515	574	633
FXCAA	￥基準単価	1,700	2,420	3,100	3,850	4,560	5,280	6,000	6,700	7,430
FXCBB	L寸法	153	212	271	330	389	448	507	566	625
FXCBB	￥基準単価	2,030	2,750	3,460	4,180	4,900	5,620	6,300	7,050	7,760
FXCAB	L寸法	157	216	275	334	393	452	511	570	629
FXCAB	￥基準単価	1,860	2,580	3,300	4,020	4,730	5,450	6,160	6,880	7,600

＊黒クロムメッキ品の基準単価は、単価表×1.3（1円単位切り捨て）となります。

型番リスト

表示件数:

型番	フリーガイドアーム端部形状	ユニット数(個)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FXCAA-[1-9/1]	両端おねじ	1 ～ 9	10	1個	-( - )	4日目
FXCAB-[1-9/1]	片端おねじ・片端ホルダ	1 ～ 9	10	1個	-( - )	4日目
FXCBAA-[1-9/1]	両端おねじ	1 ～ 9	10	1個	-( - )	4日目
FXCBAB-[1-9/1]	片端おねじ・片端ホルダ	1 ～ 9	10	1個	-( - )	4日目
FXCBB-[1-9/1]	両端ホルダ	1 ～ 9	10	1個	-( - )	4日目
FXMAA-[1-9/1]	両端おねじ	1 ～ 9	10	1個	-( - )	4日目
FXMAB-[1-9/1]	片端おねじ・片端ホルダ	1 ～ 9	10	1個	-( - )	4日目
FXMBAA-[1-9/1]	両端おねじ	1 ～ 9	10	1個	-( - )	4日目
FXMBAB-[1-9/1]	片端おねじ・片端ホルダ	1 ～ 9	10	1個	-( - )	4日目
FXMBB-[1-9/1]	両端ホルダ	1 ～ 9	10	1個	-( - )	4日目

基本情報

それぞれの関節ごとに角度を自由に調整することができます、ユニット数も必要に応じてご選定いただけます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜30	31～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

1ユニット

2ユニット

3ユニット

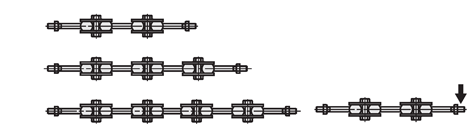

■ユニット数例■許容参考荷重（N）

アーム1ユニットのボルトを5.5Nm（蝶ボルトは5.0Nm）で上図の姿勢の様に水平に締め、荷重をかけた場合の保持力になります。（保証値ではありません。）
[ ! ]2ユニット以降は1ユニット増えるごとに係数0.7を上記ユニット時の許容荷重にかけてください。

表面処理	ボルト型式
表面処理	ボルト固定	蝶ボルト固定
－	7.7	14
黒クロムメッキ	8.4	15.4

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
